ローレット加工

ローレット加工は、通常旋盤で行われる製造工程で、直線、斜め、または交差した線のパターンが材料に転がされます。ローレット加工は、ローレット模様のある材料を指すこともあります。^[1]

knurlとknurledという用語は、古い語源であるknur「木の節」と、中期英語のknaurまたはknarre 「木の節、ねじれた岩、岩山」の小辞典 -leに由来する。^[2]これは古期英語のcnearraに由来するが、中期英語の母音は古期ノルウェー語のknǫrr「商船」の影響を受けた可能性があり、これは古期英語ではcnearrとして知られていた。^[要出典]現代のgnarl はgnarledの逆形成であり、それ自体はシェイクスピアの作品で初めて確認されており、明らかにknurledの変形である。^[3]

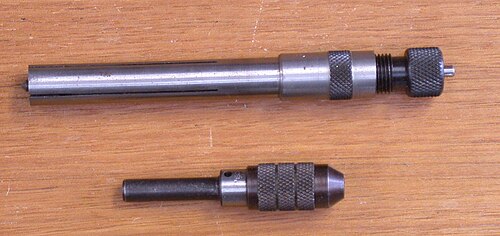

ローレット加工により、ワークピースの一部にくぼみができ、ローレット加工された物体を、元の滑らかな表面よりも手や指でしっかりと掴むことができます。ローレット加工のパターンは、一般的な十字形のパターンではなく、直線状の隆起やらせん状の「直線」 隆起になることもあります。

ローレット加工は修理方法として使われることもある。ローレット加工された表面は凹んだ部分の周囲に隆起部分があるため、これらの隆起部分で部品の摩耗を補うことができる。人件費が安く部品が高価だった時代には、この修理方法は内燃機関のピストンに実行可能で、摩耗したピストンのスカート部分をローレット加工で公称サイズまで広げていた。自動車部品が安価になったため、ローレット加工は以前ほど普及しなくなり、特に高性能エンジンの製造業者からは推奨されなくなった。^[4]

ローレット加工は、金属ピンをプラスチック成形品に組み込むなど、部品を低精度部品に組み込む場合にも使用できます。金属ピンの外側の表面にローレット加工が施されているため、プラスチックの穴のサイズがピンの直径とほぼ一致するかどうかに関係なく、隆起した部分がプラスチックに「食い込む」ようになります。

工具のハンドル、シャープペンシル、ピストルのグリップ、バーベルバー、オートバイのハンドルバーのクランプ面、電子機器のコントロールノブには、ローレット加工が施されていることが多い。ローレット加工は、ダーツのグリップ^[5]やBMX自転車のフットペグにも使用されている。ローレット加工は、多くの外科用器具にも見られ、器具の識別や、ブラシで簡単にきれいにできるという理由で使用されている。

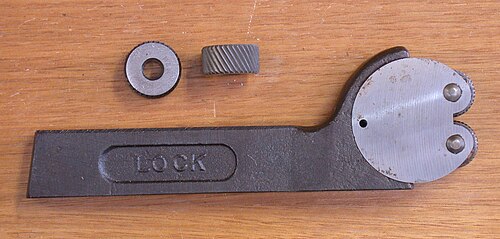

ローレット加工はローレット加工よりも一般的ですが、通常は、押し付けるパターンの逆のパターンを含む 1 つ以上の非常に硬いローラーを使用して行われます。 1 つのローラーで「まっすぐな」ローレット (交差していない) をプレスすることは可能ですが、変形を防ぐために材料を適切にサポートする必要があります。 交差パターンは、次のいずれかを使用して実現できます。

• 希望するパターンの裏側が入った単一のローラー。これらは「男性」または「女性」のパターンを形成するために使用できます。
• 左巻きストレートローラーの後に右巻きストレートローラー（またはその逆）が続く、または
• 1 つ以上の左利き用ローラーを 1 つ以上の右利き用ローラーと同時に使用します。

円周が円ピッチの倍数である素材、または円ピッチの π を超える直径を持つ素材を使用します。ブランクの直径は、高品質のローレット加工に重要です。ブランクの直径が間違っていると、ローレットが二重にトラックし、ローレットが設計したパターンよりも細かいパターンになり、一般的に満足のいくものではありません。正しい素材の直径を選択することは、同じ直径ピッチの 2 つのギアを組み合わせることに非常に似ています。歯を追加するたびに、直径は離散的量だけ増加します。適切に機能する中間の直径はありません。ローレットとローレット加工されるブランクについても同じことが言えますが、幸いなことに、ローレットは問題が発生する前にある程度の誤差を許容します。^{[6] [7]}特定の直径に対するローレットの整数の数は、通常、パターンの下部から上部に向かって 3 回の繰り返しで変化します。比較すると、カットローレットの場合、カットの間隔は事前に設定されておらず、ワークピースの直径に関係なく、ワークピースの周囲に整数個のパターンができるように調整できます。

手動ローレット加工ツールも販売されています。これらはパイプカッターに似ていますが、切断ホイールではなくローレット加工ホイールが付いています。通常、ツールには 3 つのホイールが付いています。2 つは左利き用ホイール、1 つは右利き用ホイール、またはその逆です。

カットローレット加工では、自動送りが使用されることが多い。カットローレット加工の工具は、ローレットに鋭いエッジがあり、鋭いエッジでワークを切断できるように斜めにワークに向けられている点を除けば、ロールローレット加工の工具と似ている。カットローレット加工では、角度付き、ダイヤモンド型、直線型のローレット加工がすべてサポートされている。^[8]旋盤のギア列がそのような縦方向の速度をサポートせず、適切な切削速度を達成することが不可能であるため、「極端に粗いピッチのねじのように」ローレット加工をすることは不可能である。

環状リング

嵌合部分がプラスチックの場合によく使用されます。リングにより嵌合は容易になりますが、隆起により部品を引き離すのが難しくなります。

リニアローレット

噛み合うプラスチック部品と一緒に使用すると、線形ローレットによりコンポーネント間のねじれが大きくなります。

ダイヤモンドローレット

環状リングと直線ローレットを組み合わせたもので、ダイヤモンド形状を形成します。部品のグリップ力を高めるために使用され、日常の物品に使用される最も一般的なタイプです。

ストレートローレット

出典: ^[9]
