ショックマウント

ショックマウントまたはアイソレーションマウントは、 2 つの部品を弾性的に接続して衝撃や振動を遮断する機械的なファスナーです。

分離マウントを使用すると、機器を基礎やフレームにしっかりと取り付けることができ、同時に、機器を基礎やフレームから独立して浮かせることができます。

ショックマウントはさまざまな用途に使用されています。

これらは、搭載された機器の振動から基礎や基板を分離するために使用できます。これは、静粛性が任務の成功に不可欠な潜水艦では不可欠です。ヨットでも、機械的なノイズ（主に構造全体に伝わる）を減衰させ、快適性を高めるためにショックマウントが使用されています。これは通常、弾性サポートとトランスミッションカップリングによって行われます。^[1]

その他の一般的な例としては、現在製造されているほぼすべての自動車に使用されているモーター マウントとトランスミッション マウントが挙げられます。アイソレーション マウントがなければ、車内の騒音と快適性のレベルは大きく異なります。このような衝撃および振動アイソレーション マウントは、機器によって生成されるダイナミクスの性質と機器の重量によって選択されることがよくあります。

ショックマウントは、基礎や基板の望ましくない振動から敏感な機器を隔離することができます。敏感な実験室機器は、取り扱いによる衝撃や周囲の振動から隔離する必要があります。軍事機器や船舶は、近くで起こる爆発に耐えられる必要があります。

ショックマウントは一部のディスクドライブやコンパクトディスクプレーヤーに使用されており、ディスクとディスクマウントは外部の振動やねじれなどの外部の力から分離する柔らかいブッシングで保持されています。 ^[2]この場合、機器の衝撃（脆弱性）と振動（固有振動数）に対する感度と機器の重量によって分離マウントが選択されることが多いです。

ショックマウントを効果的にするには、入力衝撃と振動を一致させる必要があります。衝撃パルスは、ピーク加速度、持続時間、形状（半正弦波、三角波、台形など）によって特徴付けられます。衝撃応答スペクトルは、機械的衝撃をさらに評価する方法です。^[3]

建物全体を地震から隔離するために使用されるショックマウントは、基礎免震装置と呼ばれます。

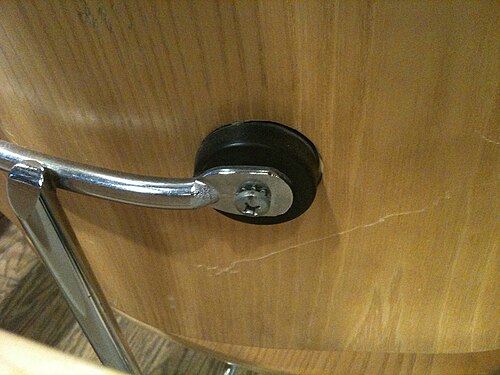

同様のアイデアは、ショックマウントとしても知られ、チャールズとレイ・イームズによって家具デザインに導入されました。これは、ある程度の衝撃吸収性があり、リビングヒンジとして機能して、座席の背もたれを回転させることができます。

ショックマウントは、自転車のサドル、^[4]、ハンドルバー、シャーシにも使用されることがあります。

粘弾性のマクスウェルモデルとケルビン・フォークトモデルでは、それぞれ直列回路と並列回路にスプリングとダッシュポットを使用します。用途に応じて油圧部品と空気圧部品を含めることもできます。^[5]

一般的なアイソレーションマウントの 1 つは、ラミネートパッドです。通常、これらのパッドは、リブ付きネオプレンシート 2 枚の間にラミネートされたコルクまたはポリマーフォームコアで構成されています。

成形ゴム製アイソレーション マウントは、通常、特定の用途向けに製造されます。その最たる例は、自動車のエンジン マウントとトランスミッション マウントです。ゴム製ブッシングは、ボルトの合成ゴムリングを圧縮してある程度のアイソレーションを提供します。動作温度が要因となる場合もあります。その他のショック マウントには、特定の機械的衝撃や振動からアイテムを隔離するように設計された機械式スプリングまたはエラストマー(引張または圧縮) があります。通常、何らかの形のダッシュポットがスプリングとともに使用され、粘性減衰が提供されます。粘弾性材料が一般的です。温度はゴムの動的応答の要因です。一般に、成形ゴム マウントは、高周波振動を生じる重い負荷に最適です。

ケーブルマウントは、上部と下部のマウントバーに固定されたワイヤーロープのコイルをベースにしています。^{[6] [7]} 負荷に適切に適合すると、これらのマウントは広い周波数範囲にわたって絶縁を提供します。これらは通常、オフロード車両や船舶に高感度の計測機器を搭載するなど、高性能アプリケーションに適用されます。

コイル スプリング アイソレーション マウントは、一般に、最大の可動範囲と最高の低周波性能を提供します。特に、空調装置、濾過装置、空調および冷蔵システム、大型パイプなどの建物内の機器の取り付けによく使用されます。可動範囲が広いため、高い屈曲や伸縮が考慮される用途に最適です。

マイクのショックマウントは、基本的な損傷防止には役立ちますが、その主な用途は、機械的に伝達されるノイズからマイクを隔離することです。このノイズは、フロアスタンドを通じて伝達される床の振動、またはブームポール上の「指」やその他のハンドリングノイズとして発生することがあります。すべてのマイクはある程度加速度計として動作し、最も敏感な軸はダイアフラムに対して垂直です。さらに、一部のマイクには真空管や変圧器などの内部要素が含まれており、本質的にマイクロフォニックになる可能性があります。これらは、外部の隔離マウントの使用に加えて、弾力性のある内部方法によって緩衝されることがよくあります。

初期のマイクは「リングとスプリング」マウントを使用していました。これは、1 つの剛性リングがマウントされ、通常 4 個または 8 個のコイル スプリングの間にマイクを取り付けたものです。初期のマイクが重く、無指向性だったときは、これで十分でした。しかし、サスペンションが 1 面だったため、マイクは非常に簡単にねじれてしまいました。マイクが指向性を持つようになると、このねじれによって信号が減衰しました。より立体的で平面性が低いサスペンションが必要になりました。

大型のサイドアドレス スタジオ マイクは、通常、布で巻いたゴム弾性要素を使用して「キャット クレイドル」マウントに取り付けられ、遮音性を高めます。弾性要素は時間の経過とともに劣化してたるむことがありますが、マウントが安価で弾性要素の交換が容易なため、経年劣化の影響を受けにくいエラストマー ベースの設計が導入されても、依然として主流となっています。

エンドファイア マイクでも同じことが起こります。エンドファイア マイクは、主にロケハンに使用されますが、モバイル環境での位置の一貫性の問題により、エラストマー ベースの代替品が普及しています。エラストマー ベースの代替品は、主軸に沿った変位 (位置の柔軟性) が大きく、他の軸に沿った動きをより適切に制限し、動きの後も振動し続ける傾向が低いため、マイクの正確な位置をより適切に制御できます。
