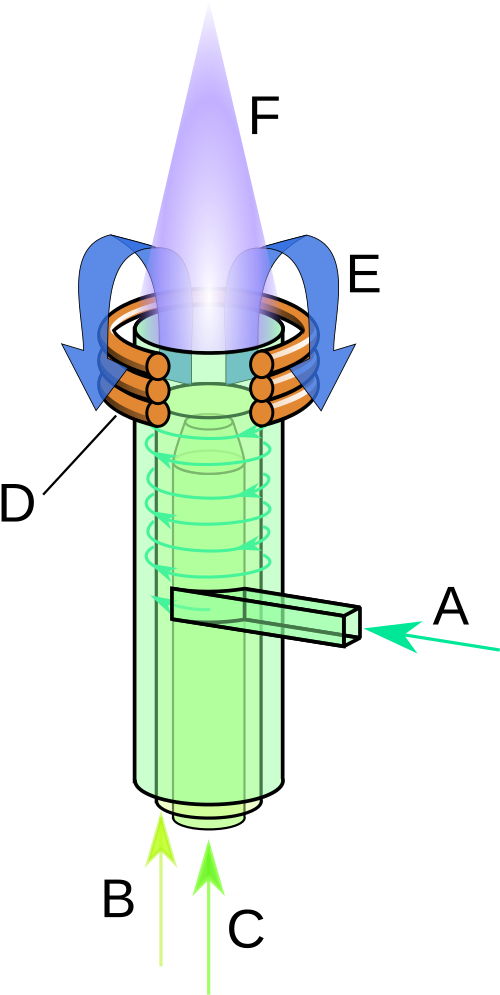

手術 図2. 誘導結合プラズマトーチの構造。[ 3 ] ICPの形状には、平面型（図3（a））、円筒型[ 4 ] [ 5 ]
図3．従来のプラズマインダクタ 平面形状の場合、電極は平らな金属片を螺旋状に巻いたものです。円筒形状の場合、それはらせん状の バネのようなものです。半トロイダル形状の場合、それは主直径に沿って2等分されたトロイダルソレノイドです。
コイルに時間的に変化する電流が流れると、その周囲に時間的に変化する磁場が発生し、磁束が変化する。
Φ = π r 2 H = π r 2 H 0 コス ω t {\displaystyle \Phi =\pi r^{2}H=\pi r^{2}H_{0}\cos \omega t}
ここで、r はコイル（および石英管）の中心までの距離である。
ファラデー・レンツの誘導法則 によれば、これは希薄 ガス中に方位角方向の 起電力を 生み出す。
U = − d Φ d t {\displaystyle U=-{\frac {d\Phi }{dt}}}
これは、電界 強度が
E = U 2 π r = ω r H 0 2 罪 ω t {\displaystyle E={\frac {U}{2\pi r}}={\frac {\omega rH_{0}}{2}}\sin \omega t} 6 ]
これにより電子軌道が形成され[ 5 ]、 プラズマ が生成されます。rへの依存性から、ガスイオンの運動は炎の外側領域で最も激しく、そこでは温度が最も高くなります。実際のトーチでは、炎は外部からの冷却ガスによって冷却されるため、最も高温の外側部分は熱平衡状態にあります。そこでの温度は5,000～6,000 Kに達します。[ 7 ] ハミルトン・ヤコビ方程式を参照してください。
コイルを含む RLC 回路 で使用される交流の周波数は通常 27〜41 MHz です。プラズマを誘起するために、ガス出口の電極で火花を発生させます。アルゴンは、一般的に使用される希薄ガスの一例です。プラズマの高温により分子の原子化が可能になり、多くの元素を定量できます。さらに、約 60 種類の元素では、トーチ内でのイオン化度が 90% を超えます。ICP トーチは約 1250〜1550 W の電力を消費し、これはサンプルの元素組成 (イオン化エネルギーが 異なるため) によって異なります。[ 7 ]
ICPには、プラズマ密度が低い容量性（E）モードとプラズマ密度が高い誘導性（H）モードという2つの動作モードがあります。E加熱モードからH加熱モードへの遷移は、外部入力によって発生します。[ 8 ]
アプリケーション プラズマ電子の温度は 、約6,000 Kから約10,000 Kの範囲で、通常は中性粒子の温度よりも数桁高い。アルゴンICPプラズマ放電の温度は、典型的には約5,500～6,500 Kであり、太陽の表面（光球）で到達する温度（約4,500 K～約6,000 K）に匹敵する。ICP放電は、 10¹⁵ cm⁻³オーダーの比較的高い電子密度を持つ。そのため、ICP放電は、 高密度プラズマ（HDP）が必要とされるあらゆる場所で幅広く利用されている。
ICP放電のもう一つの利点は、電極が反応室の外部に完全に配置されているため、汚染が比較的少ないことです。これに対し、容量結合プラズマ （CCP）では、電極は反応室内部に配置されることが多く、プラズマやそれに続く反応性化学種 に曝されます。
参考文献 ↑ 誘導結合プラズマにおけるシリコンの高密度フッ素系炭素エッチング：厚い定常状態のフッ素系炭素層を貫通するエッチングのメカニズム2016年2月7日にWayback Machine に アーカイブ済みTEFM Standaert、M. Schaepkens、NR Rueger、PGM Sebel、およびGS Oehrleinc ↑ A. Montaser および DW Golightly 編 (1992).分析原子分光法における誘導結合プラズマ . VCH Publishers, Inc., ニューヨーク. ↑ Lajunen, LHJ; Perämäki, P. (2004). Spectrochemical Analysis by Atomic Absorption and Emission (2nd ed.). Cambridge: RSC Publishing. p. 205. ISBN 978-0-85404-624-9 。↑ パスカル・シャンベール、ニコラス・ブレイスウェイト (2011) 『高周波プラズマの物理学』 ケンブリッジ大学出版局、ケンブリッジ、 219–259 頁 。ISBN 978-0521-76300-4 。1 2 Shun'ko, Evgeny V.; Stevenson, David E.; Belkin, Veniamin S. (2014). "Inductively Coupling Plasma Reactor With Plasma Electron Energy Controllable in the Range From ~6 to ~100 eV". IEEE Transactions on Plasma Science . 42 (3): 774– 785. Bibcode : 2014ITPS...42..774S . doi : 10.1109/TPS.2014.2299954 . ISSN 0093-3813 . S2CID 34765246 . ↑ Бабузкин、А. А.; Бажулин、П. А.; Королёв、Ф。 А.; Левлин、Л。 В.; Прокофьев、В. К。 Стриганов、А. Р。 （1962年）。 「Эмиссионный спектральный анализ」。 Гольденберг、Г。 С. （編）。 Методы спектрального анализа 。 Москва: Издательство МГУ. p. 58. 1 2 Dunnivant, FM; Ginsbach, JW (2017). Flame Atomic Absorbance and Emission Spectrometry and Inductively Coupled Plasma — Mass Spectrometry . Whitman College . 2018年 1月10日 取得 。 ↑ Hyo-Chang Lee (2018) 誘導結合プラズマのレビュー：ナノ応用と双安定ヒステリシス物理学 5 011108 https://doi.org/10.1063/1.5012001
