SN441011

SN 441011（2019年まではSEV 1011）^{[1]は、家庭用および類似の用途の}AC 電源プラグのスイス国家規格です。プラグSN 441011タイプ12とソケットSN 441011タイプ13は、国際的にはタイプJとしても知られており、すべてのスイスのソケットに適合します。^[2]

250 V / 440 V交流電圧50 Hzの規格で定義されているプラ​​グインシステムは、「階層的に下位互換性がある」ように構成されています。^[3]つまり、16アンペア用に設計されたソケットは10アンペアのプラグも受け入れますが、その逆はできません。また、2極または3極（単相）プラグは5極（三相）ソケットでも使用できます。ユーロプラグ（2.5 A）も、4つのソケットタイプすべてに適合します。

3本または5本のコンタクトピンを備えたすべてのバージョン（タイプ12/13、15、23、25）では、中央の極が保護コンタクトです。コンタクトピンの長さは同じですが、中性線と相導体のソケットがソケットのより深いところにあるため、保護コンタクトが先行しています。コンタクトのオフセット配置により、逆極性保護が保証されます（ソケットでは、相導体が右側にあり、保護導体が下にあります）。^[4]すべての新しいソケットには保護カラーが装備されています。保護カラーのないソケットは、2016年までウェットルームの外で許可されていましたが、このタイプの既存のソケットは引き続き使用できます。

スイス規格は、SEV 1011 (ASE1011/1959 SW10A-R) で初めて説明されました。2009 年 12 月 4 日、TK23 技術委員会は、10 A プラグおよび 11/12 ソケット用のスイス規格 SEV 1011:2009 の新しい改訂版を発行し、特に、部分的に絶縁されたピンとの接触に対する保護を向上しました。2013 年 1 月 1 日現在、タイプ 11 およびタイプ 12 プラグのスイスへの輸入は、部分的に絶縁されたプラグ ピンのみが許可されています。2016 年以降は、凹型ソケット ホールを備えたタイプ 13 ソケットのみが市場に投入できます。

^{1937 年に提案され[5]} 、1953 年に導入されたタイプ 12 から、1986 年に国際規格IEC 60906-1が派生しました。この規格は、ブラジル (NBR 14136 またはタイプ N)と南アフリカ (SANS 164-2)の国内規格のみがベースとしています。非常によく似ているにもかかわらず、これらは SN 441011 とは互換性がありません。IEC 60906-1 では極性が逆になっており、アース接点が中心線から 5 mm ではなく 3 mm しかオフセットされていないためです。(ただし、SN 441011 と IEC 60906-1 の両方のプラグを受け入れる複合ソケットは、以前の中央の穴の反対側に、より短い距離のアース接点用の穴を追加するだけで済むため、実装は簡単です。) ユーロ プラグ (2.5 A) の六角形も、スイス規格に由来しています。これはコネクタ タイプ 11 (10 A) とわずかに異なります。

スイスの規格はSN 441011「家庭用および類似の目的のためのプラグとソケット」^[6]に記載されており、これには以下の標準シートが含まれています。

• SN 441011-1: リスク分析とIEC 60884シリーズからの各国の逸脱を伴うシステムの説明
• SN 441011-2-1: 保護等級 IP20 および IP55 のプラグイン デバイスの標準シートおよび構造仕様
• SN 441011-2-2: 複数および中間アダプタ、延長ケーブル、ソケットストリップ、移動および固定アダプタ
• SN 441011-2-3: アドバイス

旧規格 SEV 1011:2009 に準拠した製品は、2022 年 2 月 28 日までしか製造または輸入できません。

2019 年までは、SEV 1011:2009 (ASE1011 / 1959 SW10A-R) が関連規格でした。

2009 年 12 月 4 日、技術委員会 TK23 は、部分的に絶縁されたコネクタ ピンとの接触に対する保護を強化することなどを目的として、タイプ 11/12 の 10 A プラグおよびソケット用の当時の標準 SEV 1011:2009 の新しい改訂版を発行しました。

2013 年 1 月 1 日より、タイプ 11 およびタイプ 12 のプラグのスイスへの輸入は、部分的に絶縁されたピンが付いているもののみ許可されます。2016 年以降は、ソケット穴が凹んだタイプ 13 のソケットのみが市場に投入できます。

ソケット保護カラーの寸法

T11 および T21 準拠のソケットのカラーの幅は少なくとも 16 mm (+1 mm) で、T13 および T23 準拠のカラーの幅は少なくとも 21 mm (+2 mm) です。これらのタイプのカラーはすべて、長さが少なくとも 36.5 mm です。それぞれの角度は 45 度です。3 相ソケットのカラーの寸法は 37.2 (± 0.7) × 39.5 (± 1) mm です。

ソケットの保護カラーの深さ

単相ソケット (T11、T13、T21、T23) の場合、保護カラーの深さは 13 mm (+5 mm)、三相ソケット (T15、T25) の場合、保護カラーの深さは 17.5 mm (+1 mm) です。

コネクタの寸法

T11 および T21 のプラグの幅は 13 mm ～ 14.5 mm、T13 および T23 のプラグの幅は 14.5 mm ～ 20 mm です。T11 および T13 のコネクタの長さは 35 mm ～ 36 mm です。それぞれの角度は 45 度です。3 相プラグの寸法は 35.4 (± 0.7) × 30 (± 0.7) mm です。

コネクタのピンの長さ

すべてのタイプのピンの長さは 19 mm (± 0.5 mm) です。コネクタ ピンの絶縁体の長さは 8 mm (± 0.25 mm) です。

ピンと開口部の直径

10 A コネクタのピンの直径は 4 mm (± 0.06 mm) です。ソケットの開口部の直径は 4.5 mm (+0.2 mm) です。16 A プラグのピンは幅 4 (± 0.06) x 5 (± 0.06) mm の長方形で、対応する開口部は幅 4.5 (+0.2) x 5.5 (+0.2) mm の長方形です。

導体間の距離

10 A および 16 A の両方のバージョンで、相導体と中性導体間の距離は 19 mm (± 0.15 mm) です。保護導体は 5 mm (± 0.1 mm) オフセットされています。3 相プラグとソケット (T15 および T25) では、L2 と L3 は保護導体から 8 mm (± 0.1 mm) オフセットされています。つまり、L1 と L2 の間、または N と L3 の間の距離は 13 mm です。

10 A シリーズは段階的に標準化されています。

• 1937年のT12、
• 1952年のT11、
• 1953年のT13、
• 1979年のT15。

その後、1997 年に 16 A バリアント (タイプ 21、23、25) が導入されました。

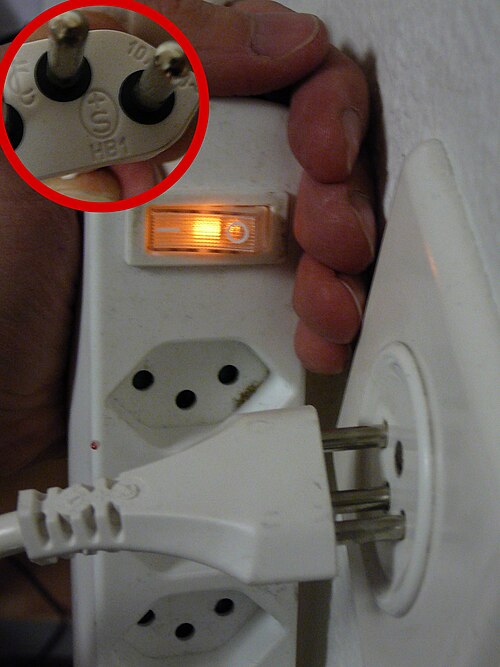

もともと、T12 プラグとソケット (家庭で最も一般的に使用されている) は安全性に関する懸念がありました。T12 ソケットは平らで、プラグのピンには絶縁体がないため、完全に挿入されておらず、ピンにアクセスできる状態であっても、ピンに電気的な接触が確立されていました。

T13 ソケットは凹んでいるため、このリスクはありません。電気接点が確立されると、ピンは完全に凹みの中に収まるため、アクセスできません。T13 ソケットは、湿気の多い場所 (浴室、キッチンなど) や多くの職場環境で必要とされていました。

そのため、2009 年の SEV 1011 規格の改訂では、次の 2 つの対策が導入されました。

1. T12 ソケット (2016 年 12 月 31 日以降は販売および設置が禁止) を廃止し、代わりにすべてのケースで T13 ソケットを義務付けます。
2. ユーロプラグと同様に、T12 および T11 プラグには部分的に絶縁されたピンが必要です。絶縁されていないピンを備えたプラグは、2012 年 12 月 31 日以降は輸入および製造が禁止され、2016 年 12 月 31 日以降は販売が禁止されました。

対策 1 のみでは、新規設備の電気安全は確保されますが、既存の設備の安全性は向上しません。ただし、電気コンセントは数十年にわたってそのまま使用されることがよくあります。対策 2 により、既存の T12 ソケットを使用する際の安全性を向上させることができます。部分的に絶縁されたピンで電気接触が行われると、非埋め込みソケットであっても導電部分にアクセスできなくなります。電気器具は比較的頻繁に交換されるため (ソケットよりも頻繁に)、状況は数年で全体的に改善されるはずです。
