IBM 2321 データセル

IBM 2321 データ セルは 、IBM System/360用の直接アクセス記憶装置(DASD)で、1964 年 4 月に System/360 と同時に発表されました。最大 400メガバイトのデータを保持でき、アクセス時間は、アドレス指定されたストリップの位置と各データ セル内のデータ配置に応じて、95 ミリ秒から 600 ミリ秒です。^[1]データは磁気テープの短いストリップに保存され、ストリップがパスタの麺に似ていることから、このシステムには「ヌードル ピッカー」というニックネームが付けられました。2321 は 1975 年 1 月に販売終了となりました。

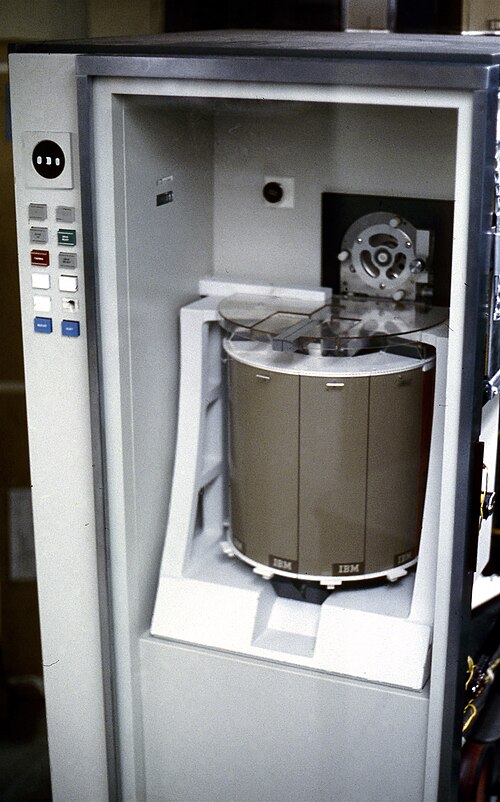

2321には、最大10個の取り外し可能で交換可能なデータセルが収容されており、各セルには40メガバイトの容量があります。各データセルには、基本的な記録媒体である磁気テープのストリップが200本含まれています。ストリップは2本です。+幅1⁄4インチ（5.7 cm）、長さ13インチ（33 cm）です。 ^{[2]総記憶容量}は400メガバイト、つまり8億桁の10進数です。最大8台の2321をIBM 2841制御装置 に接続でき、総容量は3GBを超えます。 [ ^3]

当時のIBM 2311 ディスク デバイスと比較すると、IBM 2321 データ セル デバイスは 55 倍のデータを保持できますが、速度は 7 倍しか遅くありません (それぞれ 85 ミリ秒と 600 ミリ秒のアクセス時間)。8 つの IBM 2321 データ セル デバイスに接続された 1 つのフル装備の IBM 2841 コントロール ユニットは、441 の IBM 2311 ディスク デバイスを収容できますが、これは 56 の IBM 2841 コントロール ユニットに接続する必要があり、7 つのデータ チャネルが必要になります。

データ セルは、同時に動作する 3 つの独立したシーク システムを使用します。1 つは、ビンを回転させて適切なサブセルを選択するためのサーボ油圧式システム、もう 1 つはソレノイド駆動式システムです。1 つはサブセル内の 10 個のストリップ タブから正しいストリップ タブを選択し、もう 1 つは 20 要素ヘッド (ストリップあたり 100 トラック) の 5 つのヘッド位置のいずれかを選択します。油圧流体(工作機械の循環油である Mobil DTE Light) は 1500 psiで加圧されており、オイル漏れに関する言い伝えは多いものの、漏れは非常にまれでした。オイル サンプの容量は 5 米ガロン (19 L) です。

2321 は、その記憶媒体がテープであるにもかかわらず、従来のテープ ドライブのようにテープ全体をスキャンしてレコードを探すのではなく、レコードに直接アクセスできる直接アクセス ストレージ デバイスに分類されます。IBMの System/360 チャネルは、 2321 を直接アクセス ストレージ デバイス、つまりディスク ドライブとしてアドレス指定し、6 バイトのシーク アドレスを ØBBSCH (16 進数) の形式で指定します。最初のバイトは 0 で、残りのバイトは Bin (セルとサブセル)、ストリップ、シリンダー、およびヘッドを指定します。^{[3] [4]}

2321は、取り外し可能な磁気ストリップが柔軟でラザニアの麺に似ていたため、「ヌードルピッカー」という気まぐれな名前で呼ばれていました。^[5]
