静電気防止装置

静電気防止装置とは、静電気の蓄積または放電である静電放電（ESD）を軽減、減衰、または抑制する装置です。^{[1] [2]} ESDは、コンピューターのハードドライブなどの電気部品を損傷したり、可燃性の液体やガスを発火させたりする可能性があります。

静電気を中和する方法は数多くあり、用途に応じて使用方法や有効性が異なります。帯電防止剤は、静電気の蓄積や放電を防ぐために、物体または物体の包装に添加できる化合物です。^[3]工場の床、半導体クリーンルーム、作業場などの広いエリアの静電気を中和するために、帯電防止システムは、コロナ放電や光電子放出などの電子放出効果を利用して、そのエリアにイオンを導き、帯電した物体と結合して中和します。^{[4]多くの場合、十分な ESD 保護は}電気接地で実現できます。

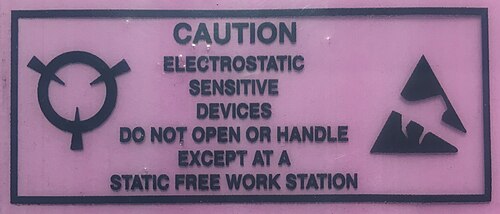

製品には、静電気に敏感な電気部品のように製品が静電気に敏感であることや、静電気防止バッグのように静電気防止保護が施されていることを示すさまざまなシンボルが付いています。

ANSI/ESD 規格 S8.1-2007 は、電子機器関連のアプリケーションで最もよく見られます。いくつかのバリエーションは、三角形の中に負のスペースを使用して手を伸ばす様子が描かれたものです。

シンボルのバージョンでは、保護されているコンポーネントに対する警告として、手に×印が付いていることが多く、ESD に敏感であり、静電気防止対策を講じない限り触れてはいけないことを示しています。

このシンボルの別のバージョンでは、三角形が円弧で囲まれています。このバージョンは、保護されているコンポーネントではなく、帯電防止リストストラップなどの帯電防止保護装置を示しています。通常、手が×印で囲まれておらず、コンポーネントに接触しても安全であることを示しています。^[5]

もう一つの一般的なシンボルは、太い円と3つの矢印が交差した形です。これは米国の軍事規格に由来し、業界全体で採用されています。矢印で示される静電気によってデバイスまたはコンポーネントが破損している様子を表しています。^[5]

静電気防止装置の種類には以下のものがあります。

静電気防止バッグは、ESD による損傷を受けやすい 電子部品を保管または輸送するために使用されるバッグです。

イオン化バーは、静電バーとも呼ばれ、生産ラインから静電気を除去し、生産ラインを混乱させる静電気やその他の現象を消散させるために使用される産業用機器の一種です。製造業や印刷業界で重要ですが、他の用途にも使用できます。^{[6] [7]}

イオン化バーは、生産ラインのベルトコンベアやその他の装置の上に吊り下げられ、製品がその下を通過できるようになっています。距離は通常、特定の用途に合わせて調整されます。^[4]バーは、イオン化されたコロナをその下の製品に放出することで機能します。^{[4 ] [8]}生産ライン上の製品が正または負の静電気を帯びている場合、バーによって生成されたイオン化されたオーラを通過すると、それに応じて帯電した正または負のイオンを引き寄せ、電気的に中性になります。^{[8] [9]}

帯電防止衣類または帯電防止衣料は、電気部品の損傷を防止したり、可燃性の液体やガスを扱う際に火災や爆発を防ぐために使用できます。帯電防止衣類は、電子機器、通信、電気通信、防衛用途など、多くの業界で使用されています。^{[引用が必要]}

帯電防止衣類には導電性の糸が使用されており、着用可能なファラデーケージを形成します。帯電防止衣類は、ウール、シルク、合成繊維などの衣類から発生する有害な静電気から、ESDに敏感なデバイスを保護します。これらの衣類が適切に機能するには、ストラップで接地する必要もあります。ほとんどの衣類は導電性が不十分で、個人の接地ができないことから、帯電防止リストストラップと静電気防止フットストラップも着用します。ANSI/ESD S20.20-2014規格に準拠した静電気制御衣類には、1) 静電気制御衣類、2) 接地可能な静電気制御衣類、3) 接地可能な静電気制御衣類システムの3種類があります。^[10]

帯電防止フロアマットまたは接地マットは、静電気を除去するために設計された数ある帯電防止装置の 1 つです。この装置は、制御された低抵抗によって静電気を除去します。金属製マ​​ットは部品を接地したままにしますが、露出した部品をショートさせます。絶縁マットは接地基準を提供しないため、接地を提供しません。一般的な抵抗は、マット上の点と地面の間で10 ⁵～ 10 ^{8オームのオーダーです。 [11] [12]}マットは接地(アース) する必要があります。これは通常、電源コンセントの接地線に差し込むことによって行われます。放電速度を遅くすることが重要であるため、マットの接地には抵抗器を使用する必要があります。抵抗器は、高電圧の電荷を地面に漏らすだけでなく、低電圧の部品を扱っているときに感電の危険を防ぎます。一部の接地マットには、静電気防止リストストラップを接続できます。床と机の両方に置けるバージョンがあります。

静電気防止リストストラップ、ESD リストストラップ、またはアース ブレスレットは、非常に敏感な電子機器を扱う作業員を安全にアースし、ESD の原因となる静電気の蓄積を防ぐために使用される静電気防止装置です。これは、 ESD によって損傷を受ける可能性のある電子機器を扱う電子業界で使用され、爆発物周辺で作業する人が爆発を引き起こす可能性のある電気火花を防ぐために使用されることもあります。これは、細い導電性繊維が織り込まれた布の弾性バンドで構成され、端に接地導体に接続するためのクリップが付いたワイヤに取り付けられています。繊維は通常、カーボンまたはカーボン充填ゴムでできており、ストラップはステンレス製の留め金またはプレートで結ばれています。これらは通常、作業台の静電気防止マット、または作業台の表面に特殊な静電気拡散プラスチック ラミネートと組み合わせて使用​​されます。 ^[要出典]

リストストラップは通常、利き手ではない手（右利きの人の場合は左手首）に装着されます。リストストラップは、コイル状の引き込み式ケーブルと 1 メガオームの 抵抗器を介して接地されており、高電圧電荷は漏れますが、低電圧部品を扱っているときに感電の危険はありません。高電圧が存在する場合、過度の電流から着用者を保護するために、接地経路に追加の抵抗（250 V あたり 0.75 メガオーム）が追加されます。これは通常、コイル状のケーブル内の 4 メガオームの抵抗器の形をとります（または、より一般的には、両端に 2 メガオームの抵抗器）。^{[引用が必要]}

産業用に設計されたリスト ストラップは、通常、標準の 4 mm プラグまたは 10 mm プレス スタッドを介して職場に組み込まれた接地接続に接続しますが、消費者向けに設計されたストラップには、接地接続用の ワニ口クリップが付いていることがよくあります。

手首ストラップに加え、足首やかかとのストラップも、体内に蓄積された電荷を逃がすために産業界で使用されています。これらのデバイスは通常、アースに繋がれておらず、構造に高抵抗が組み込まれており、特殊な床タイルに電荷を放散することで機能します。このようなストラップは、作業者が作業エリア内を移動する必要があり、接地ケーブルが邪魔になる場合に使用されます。特に、酸素や爆発性麻酔ガスが使用される手術室で使用されます。 ^{[引用が必要]}

リストストラップの中には「ワイヤレス」または「静電気拡散性」のものもあり、通常は空気イオン化またはコロナ放電によってアース線を必要とせずにESDから保護すると主張しています。これらは、詐欺ではないにしても効果がないと考えられており^{[13] [14]}、いくつかの例がテストされ、機能しないことが示されています。^{[15] [16]}専門的なESD規格はすべて、有線リストストラップを必要としています。^[13]
