図1:(a)ジブロック共重合体、(b)グラジエント共重合体、(c)ランダム共重合体の例 高分子化学 において、グラジエント共重合体 は、モノマー 組成が一方の種から他方の種へと徐々に変化する共重合体 である[ 1 ]。 これは、組成が急激に変化するブロック共重合体 [ 2 ] [ 3 ] や、組成が連続的に変化しないランダム共重合体(図1参照)[ 4 ] [ 5 ] とは異なる。グラジエント共重合体では、ポリマー鎖の長さに沿って組成が徐々に変化するため、鎖内および鎖間の反発力が少なくなる[ 6 ] 。
1990年代に合成手法として制御ラジカル重合 が開発されたことにより、この新規ポリマー群の合成が容易になったため、勾配共重合体の概念と特性に関する研究が進展した。
勾配共重合体はブロック共重合体と同様の特性を持つため、既存の他の共重合体の用途において費用対効果の高い代替品として考えられてきた。[ 6 ]
合成 制御ラジカル重合 (CRP)の開発以前は、グラジエント共重合体(統計的共重合体とは区別される)は合成的に不可能でした。2つのモノマーの反応性の違いによる組成ドリフトによって「グラジエント」は達成できますが、このドリフトは可能な組成範囲全体を網羅するものではありません。原子移動ラジカル重合 や可逆的付加開裂連鎖移動重合 を含む一般的なCRP法[ 8 ]、 およびアニオン付加重合 や開環重合を含むその他の リビング重合 技術はすべて、グラジエント共重合体の合成に使用されてきました。[ 6 ]
勾配は、自発的勾配または強制勾配のいずれかによって形成できます。自発的勾配重合は、モノマーの反応性の違いによって生じます。重合全体を通して組成が変化することで、ポリマーに沿って不均一な勾配が形成されます。強制勾配重合では、反応時間を通して供給原料のコモノマー組成を変化させます。2番目のモノマーの添加速度は重合、ひいては形成されるポリマーの特性に影響を与えるため、ポリマー組成に関する継続的な情報が不可欠です。オンライン組成情報は、多くの場合、重合反応の自動連続オンラインモニタリング によって収集されます。このプロセスは、所望の勾配組成を達成するために組成を継続的に調整できるin situ 情報を提供します。
物件 グラジエントポリマーでは、組み込まれるモノマーの種類と組成の変化により、幅広い組成が可能となり、その結果、非常に多様な特性が得られます。一般に、ガラス転移温度 (Tg)はホモポリマーと比較して広くなっています。ブロックコポリマー溶液中のグラジエントコポリマー濃度が高すぎると、グラジエントコポリマーのミセルが 形成されることがあります。ミセルが形成されると、ミセルの直径は実際に縮小し、「巻き込み」効果が生じます。コントラストマッチングSANS実験により、グラジエントコポリマーミセルのコアの外側の部分は、コアの中央よりも明らかに高い密度を持つことが明らかになりました。この発見は、親水性-疎水性相互作用による鎖の折り返しに起因し、「ビターボール コア」構造を持つミセルと呼ばれる新しいタイプのミセルにつながりました。[ 9 ]
組成はゲル浸透クロマトグラフィー (GPC)および核磁気共鳴 (NMR)によって決定できる。一般的に、組成は狭い多分散度指数 (PDI)を示し、ポリマー形成に伴い分子量は時間とともに増加する。
アプリケーション

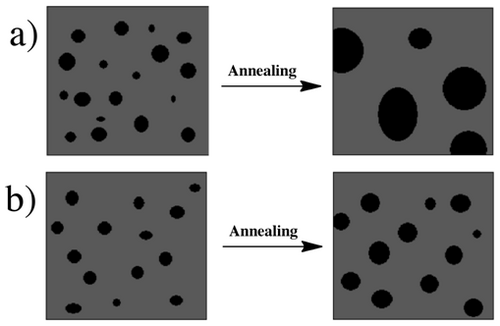

相分離したポリマーブレンドの相溶化 図3:a) アニーリング処理を施したランダム共重合体ブレンド b) アニーリング処理を施したグラジエント共重合体ブレンド 混和しないブレンドの相溶化には、混和しないポリマーの機械的特性と光学的特性を改善し、分散相を液滴サイズまで小さくすることで、グラジエントコポリマーを使用することができます。[ 10 ] 相溶化は、界面張力と合体に対する立体障害の減少によってテストされています。この用途は、臨界ミセル濃度 (cmc)が非常に低いため、ブロックコポリマーやグラフトコポリマーには適用できません。しかし、cmcが高く、より広い界面被覆率を示すグラジエントコポリマーは、効果的なブレンド相溶化剤として使用できます。[ 11 ]
溶融加工中に、ポリマーブレンド (ポリスチレン/ポリカプロラクトンなど)に少量のグラジエント共重合体(スチレン/4-ヒドロキシスチレンなど)を添加する。 得 られた界面共重合体は、ヒドロキシスチレンとポリカプロラクトンのエステル基との水素結合効果により、分散相の安定化に役立つ。
衝撃緩和剤および遮音・防振剤 グラジエントコポリマーは、他のコポリマーと比較して非常に広いガラス転移温度 (Tg)を持ち、ランダムコポリマーの少なくとも4倍大きい。この広いガラス転移は、振動および音響減衰用途における重要な特徴の1つである。広いTgは、材料の幅広い機械的特性をもたらす。ガラス転移の幅は、制御ラジカル重合 (CRP)における反応性の異なるモノマーを選択することによって調整できる。強く分離したスチレン/4-ヒドロキシスチレン(S/HS)グラジエントコポリマーは、その異常に広いガラス転移幅のため、減衰特性の研究に使用されている。[ 6 ]
潜在的な用途 勾配共重合体には、感圧接着剤、湿潤 剤、コーティング、分散剤など、多くの用途が考えられます。しかし、これらの用途は、勾配共重合体としての実際の性能と安定性については証明されていません。[ 12 ] [ 6 ] 最近の研究では、勾配共重合体を潜在的な薬物送達キャリアとして評価しています。[ 13 ] さらに、勾配共重合体は、類似のブロック共重合体構造と比較して、最高の19F MRI信号対雑音比 を示しており、19F MRI造影剤として最も有望です。 [ 14 ]
参考文献 ↑ Kryszewski, M (1998). "Gradient Polymers and Copolymers". Polymers for Advanced Technologies . 9 (4): 224– 259. doi : 10.1002/(SICI)1099-1581(199804)9:4 < 244::AID-PAT748 > 3.0.CO ; 2-J . ISSN 1042-7147 . ↑ Muzammil, Iqbal; Li, Yupeng; Lei, Mingkai (2017). "アクリル酸とオクタフルオロシクロブタンのプラズマ共重合体の濡れ性とpH応答性の調整". Plasma Processes and Polymers . 14 (10) 1700053. doi : 10.1002/ppap.201700053 . S2CID 104161308 . ↑ 始まり、ウーヴェ (2008)。 「グラジエントコポリマー」。 コロイドポリマーサイエンス 。 286 (13): 1465 ~ 1474 年。 土井 : 10.1007/s00396-008-1922-y 。 S2CID 189866561 。 ↑ マティヤシェフスキ、クシシトフ。マイケル・J・ジーグラー;スティーブン・V・アレハート;ドロタ・グレスタ。タデウシュ・パクラ (2000)。 「原子移動ラジカル共重合によるグラジエントコポリマー」。 J.Phys.組織化学 。 13 (12): 775–786.doi : 10.1002/1099-1395 ( 200012 )13:12 < 775::aid-poc314 > 3.0.co ; 2次元 。 ↑ Cowie, JMG; Valeria Arrighi (2008). Polymers: Chemistry and Physics of Modern Materials (Third ed.). CRC Press. pp. 147–148 . ISBN 978-0-8493-9813-1 。1 2 3 4 5 6 7 8 Mok, Michelle; Jungki Kim; John M. Torkelson (2008). "Gradient Copolymers with Broad Glass Transition Temperature Regions: Design of Purely Interphase Compositions for Damping Applications". Journal of Polymer Science . 46 (1): 48– 58. Bibcode : 2008JPoSB..46...48M . doi : 10.1002/polb.21341 . ↑ Kryven, Ivan; Zhao, Yutian R.; McAuley, Kimberley B.; Iedema, Piet (2018). "共重合体における位置勾配の決定論的モデル" . Chemical Engineering Science . 177 : 491–500 . Bibcode : 2018ChEnS.177..491K . doi : 10.1016/j.ces.2017.12.017 . hdl : 11245.1/e6aa0c74-10cd-4d83-87d3-5c7bfe315364 . ISSN 0009-2509 . ↑ Davis, Kelly; Krzysztof Matyjaszewski (2002). Statistical, Gradient, Block, and Graft Copolymers by Controlled/Living Radical Polymerizations . Advances in Polymer Science. Vol. 159. pp. 1–13 . doi : 10.1007/3-540-45806-9_1 . ISBN 978-3-540-43244-9 。↑ Filippov, Sergey K.; Verbraeken, Bart; Konarev, Petr V.; Svergun, Dmitri I.; Angelov, Borislav; Vishnevetskaya, Natalya S.; Papadakis, Christine M.; Rogers, Sarah; Radulescu, Aurel; Courtin, Tim; Martins, José C.; Starovoytova, Larisa; Hruby, Martin; Stepanek, Petr; Kravchenko, Vitaly S. (2017). "ブロックおよびグラディエントコポリ(2-オキサゾリン)ミセル:内部は驚くほど異なる" . The Journal of Physical Chemistry Letters . 8 (16): 3800– 3804. doi : 10.1021/acs.jpclett.7b01588 . hdl : 11104/0273841 . PMID 28759235 . ↑ Ramic, Anthony J.; Julia C. Stehlin; Steven D. Hudson; Alexander M. Jamieson; Ica Manas-Zloczower (2000). "Influence of Block Copolymer on Droplet Brekup and Coalescence in Model Immiscible Polymer Blends". Macromolecules . 33 (2): 371– 374. Bibcode : 2000MaMol..33..371R . doi : 10.1021/ma990420c . ↑ Kim, Jungki; Maisha K. Gray; Hongying Zhou; SonBinh T. Nguyen; John M. Torkelson (2005年2月22日). "溶融加工中の勾配共重合体添加によるポリマーブレンドの相溶化:静的粗大化に対する分散相の安定化". Macromolecules . 38 (4): 1037– 1040. Bibcode : 2005MaMol..38.1037K . doi : 10.1021/ma047549t . ↑ Muzammil, Iqbal; Li, Yupeng; Lei, Mingkai (2017). "アクリル酸とオクタフルオロシクロブタンのプラズマ共重合体の濡れ性とpH応答性の調整". Plasma Processes and Polymers . 14 (10) 1700053. doi : 10.1002/ppap.201700053 . S2CID 104161308 . ↑ セドラチェク、オンドレイ。バルドゥーラ、バレンティン。ヴオリマー・ラウカネン、エリナ。ゲッダ、ラース。エドワーズ、カタリナ。ラドゥレスク、オーレル。ムン、グリゴリー A.グオ、ヨン。周潤年。張、紅波。ナルデロ=ラタージ、ヴェロニク。フィリッポフ、セルゲイ K.ホーゲンブーム、リチャード (2022)。 「自己集合および薬物カプセル化に対するグラジエントおよびブロックコポリ(2-オキサゾリン)の鎖長の影響」 。 小さい 。 18 (17) 2106251.doi : 10.1002 / smll.202106251 。 ISSN 1613-6829 。 PMID 35212458 。 ↑ カベロフ、レオニード 1 世。カベロバ、ザンサヤ。ムルミリウク、アナスタシア。トルシル、イジー。セドラチェク、オンドジェ;コネファル、ラファル。ジグノフ、アレクサンダー。パブロワ、エバ。ヴィット、マーティン。ジラーク、ダニエル。ホーゲンブーム、リチャード。フィリッポフ、セルゲイ K. (2021)。 「2-(3,3,3-トリフルオロプロピル)-2-オキサゾリンをベースとしたフッ素含有ブロックおよび勾配コポリ(2-オキサゾリン): 19F イメージングのための最適な自己組織化構造の探索」 。 生体高分子 。 22 (7): 2963–2975 。 土井 : 10.1021/acs.biomac.1c00367 。 PMID 34180669 。
外部リンク http://torkelson.northwestern.edu/Research/GCP/gcp.html http://www.cmu.edu/maty/materials/index.html
