ギアボックス自転車は、ギアボックス[1] [2]を使用して、通常はライダーの脚である動力源からのトルクと回転速度を、駆動輪に必要なトルクと回転速度に変換する自転車です。ギアボックスは通常、クランク近くのフレームに組み込まれており、ディレイラーギアまたはハブギアに加えて、または代わりに使用できます。[3]利点としては、シフト性能の向上、[4]ハブギアと同様にギアを損傷や汚れや湿気への露出から保護すること[5]、およびハブギアとは異なり、追加の質量を2つの車輪の間とフレーム上に配置して吊り下げることができること[6]が挙げられます。[7]
歴史
ギア比を変更する内蔵システムの特許は、1890年に早くも登場している。[8] [9] アドラーは1930年代に3速ギアボックス付き自転車を発売した。[10] 2000年代には、ホンダRN-01 Gクロスなど、ダウンヒルレース用にギアボックス付き自転車を開発する試みがいくつか行われ、エンクロージャー内に完全なディレイラーギアドライブトレインが組み込まれていた。[11] [12]同じ頃、シュルンプ・イノベーションズとハマーシュミットは、2つの異なるギア比と1つのチェーンリングを備えたクランクセットを発売した。[13] [14]ピニオンは2010年代にスパーギアシステムを発売した。[7]
方法
少なくとも 3 つの異なるギアリング技術が採用されています。
- 遊星歯車、ハブギアなど。[3]
- ほとんどの自動車のトランスミッションと同様に、平歯車が使用されています。[7]
- ディレイラーギアは多くの自転車と同様だが、完全に密閉されている。[11] [12]
参照
ギャラリー
-

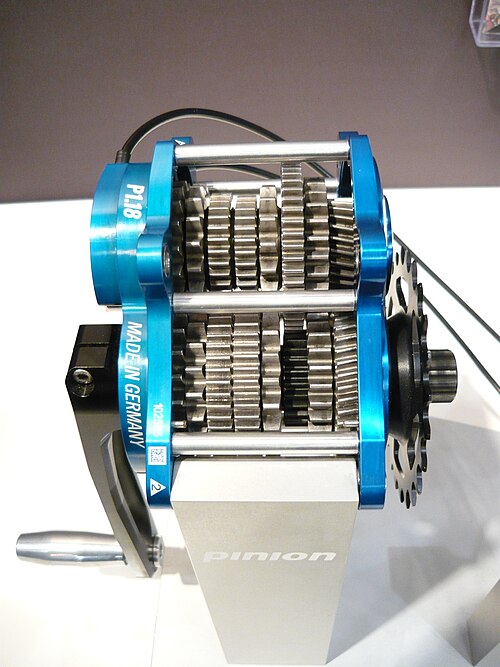

ピニオンP1.18ギアボックス内部 -
シュルンプフスピードドライブ -
1911 年版ブリタニカ百科事典第 3 巻、916 ページに掲載されている自転車用サンビーム 2 速ギア (クランクの一部) アセンブリの図 -
Otto Lueger による 1904 年の Lexikon der gesamten Technik (技術辞書) からの画像 -
1936 年製の 3 段ギアの Adler ギアボックス -

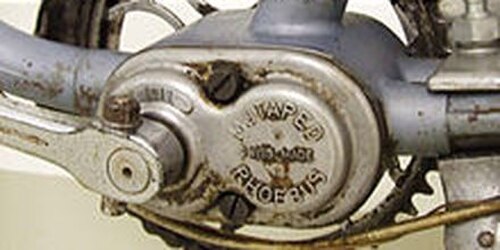

ミュータペッドギアボックスの外観 -

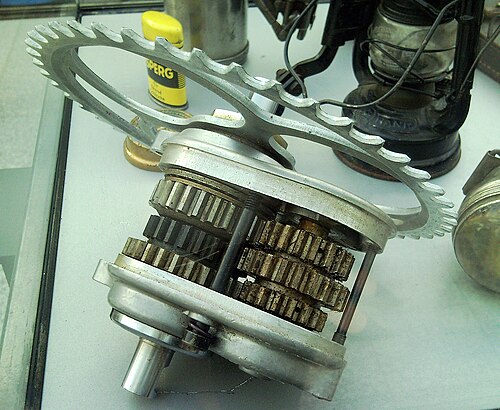

ミュータペッドギアボックスの内部
