GeForce 8シリーズ

デュアルリンクDVI対応：最大2560×1600解像度のフラットパネルディスプレイを2台駆動可能。一部のGeForce 8800および8600 GPUで利用可能。

デュアルリンクDVIポートを1系統サポート：最大解像度2560×1600のフラットパネルディスプレイを1台駆動可能。G98チップを搭載した一部のGeForce 8500 GPUおよびGeForce 8400 GSカードで利用可能。

シングルリンクDVIサポート：最大1920×1200解像度のフラットパネルディスプレイを1台駆動できます。一部のGeForce 8400 GPUで利用可能です。^{[ 3 ]} G86ベースのGeForce 8400 GSカードはシングルリンクDVIのみをサポートします。

GeForce 8シリーズは、従来のNVIDIAカードの8ビットから向上し、チャンネルあたり10ビットのディスプレイ出力に対応しています。これにより、対応ディスプレイでは、より高精細な色表現と色分離が可能になります。GeForce 8シリーズは、最近の前世代モデルと同様に、 SLI（ Scalable Link Interface）にも対応しており、複数のカードがSLIブリッジを介して1つのカードとして動作させることができます。ただし、カードのアーキテクチャが類似していることが前提となります。

NVIDIAのPureVideo HDビデオレンダリング技術は、 GeForce 6で導入されたオリジナルのPureVideoの改良版です。HDムービーフォーマットのデコードのためのGPUベースのハードウェアアクセラレーション、画像を強化するためのHDビデオの後処理、およびカードレベルでのオプションの高帯域幅デジタルコンテンツ保護（HDCP）サポートが含まれています。 ^{[ 4 ]}

8800 GSは、96個のストリームプロセッサと192ビットバス上に384MBまたは768MBのRAMを搭載した、8800 GTの縮小版です。^{[ 7 ]} 2008年5月には、販売促進のために9600 GSOとしてブランド名が変更されました。

2008 年初頭のiMacモデルには、8800 GS GPU が搭載されていましたが、これは実際には 8800M GTS (通常ハイエンドのノートパソコンに搭載されているノートパソコン専用の GPU) の改良版で、クロック速度がわずかに高く、8800 GS としてブランド名が変更されたものです。^{[ 8 ]}このブランド名が変更された 8800 GS GPU を搭載したこれらの新しいアップデート モデルは、2008 年 4 月 28 日にAppleによって発表されました。 ^{[ 9 ]} 512 MB の GDDR3 ビデオ メモリ (クロック速度 800  MHz)、64 個の統合ストリーム プロセッサ、500  MHz のコア速度、256 ビットのメモリ バス幅、および 1250  MHz のシェーダー クロックを使用しています。これらの仕様は、iMac の 8800 GS GPU のベースとなっている 8800M GTS の仕様と非常によく似ています。^{[ 10 ]}

8800 GTXは768MBのGDDR3 RAMを搭載しています。8800シリーズは、 NVIDIAのコンシューマー向けGPUとしてGeForce 7900シリーズに取って代わりました。GeForce 8800 GTXとGTSは同一のGPUコアを使用していますが、GTSモデルはGPUの一部を無効化し、RAMサイズとバス幅を縮小することで製造コストを削減しています。

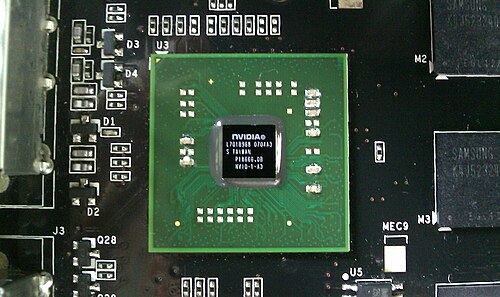

当時、G80はこれまで製造された中で最大の商用GPUでした。90nmプロセスで製造された480mm²のダイ表面積に6億8100万個のトランジスタが搭載されています。（^実際にはG80のトランジスタ総数は約6億8600万個ですが、このチップは90nmプロセスで製造され、プロセス上の制約と歩留まりの実現可能性から、NVIDIAはメイン設計を2つのチップに分割する必要がありました。6億8100万個のトランジスタからなるメインシェーダーコアと、約500万個のトランジスタからなるNV I/Oコアです。これにより、G80全体の設計は約6億8600万個のトランジスタとなっています。）

抵抗器の値が不適切であったことに起因する軽微な製造上の欠陥により、製品発売のわずか2日前に8800 GTXモデルのリコールが発生したが、発売自体には影響はなかった。^{[ 11 ]}

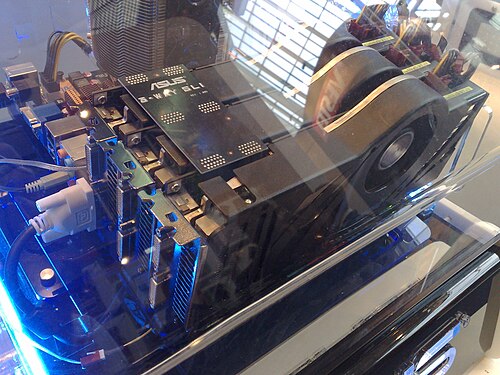

GeForce 8800 GTX は発売当初は圧倒的に最速の GPU であり、発売から 13 か月後も最速の GPU の 1 つであり続けました。GTX は 1.35  GHz で動作する 128 個のストリーム プロセッサ、575 MHz のコア クロック 、および 1.8 GHz で動作する 768 MB の 384 ビット GDDR3 メモリ を搭載しており、メモリ帯域幅は 86.4 GB/s です。このカードは、単一の Radeon HD 2900 XT よりも高速で、Crossfireの 2 枚の Radeon X1950 XTX やSLIの 2 枚の GeForce 7900 GTXよりも高速です。^{[ 12 ]} 8800 GTX はHDCPもサポートしていますが、大きな欠点の 1 つは、より多くの CPU リソースを使用する古い NVIDIA PureVideo プロセッサです。当初は 600 米ドル前後で販売されていましたが、販売終了前には 400 米ドル以下にまで価格が下がりました。 8800 GTX は当時としては非常に電力消費が大きく、最大 155 ワットの電力を要求し、動作には2 つの 6 ピンPCI-E電源コネクタが必要でした。 ^{[ 13 ]}また、8800 GTX には 2 つの SLI コネクタ ポートがあり、2560x1600 などの極限解像度で要求の厳しいゲームを実行するユーザー向けに NVIDIA 3-way SLI をサポートできます。

8800 Ultra は、8800 GTX よりも高値で販売されていますが、アーキテクチャ的には GTX と同一で、クロック周波数の高いシェーダー、コア、メモリを搭載しています。Nvidia は 2007 年 5 月にメディアに対し、8800 Ultra には発熱量が少なく、より高速に動作できる更新されたハードウェアが搭載されていると説明しました。当初は 829 ドルから販売されていましたが、^{[ 14 ]}多くのレビュアーやユーザーは、このカードは GTX より 10% しか性能が向上していないのに数百ドルも高いため、価値が低いと考えていました。^{[ 15 ] [ 16 ] [ 17 ] [ 18 ]} 2008 年 1 月 23 日に販売終了となる前に、価格は 200 ドルまで下がりました。Ultra のコア クロックは 612  MHz、シェーダーは 1.5  GHz、メモリは 2.16  GHz で動作し、Ultra の理論上のメモリ帯域幅は 103.7 GB/s です。 2つのSLIコネクタポートを備えているため、Nvidia 3-way SLIをサポートできます。また、改良されたデュアルスロットクーラーが実装され、より高いクロック速度でより静かで低温での動作が可能になりました。^{[ 19 ]}

コードネームG92の 8800 GT は、2007 年 10 月 29 日にリリースされました。このカードは、65  nm プロセスに移行した最初のカードであり、PCI-Express 2.0 をサポートしています。^{[ 20 ]} 8800 GTS および GTX のデュアル スロット クーラーとは異なり、シングル スロット クーラーを備えており、前述の 65  nm プロセスにより、GTS および GTX よりも消費電力が少なくなっています。コア処理能力は GTX と同等ですが、256 ビットのメモリ インターフェイスと 512 MB の GDDR3 メモリにより、非常に高い解像度とグラフィック設定でのパフォーマンスが阻害されることがよくあります。8800 GT は、他の 8800 カードとは異なり、H.264およびVC-1コーデックの GPU アシスト デコード用のPureVideo HD VP2 エンジンを搭載しています。

このカードの発売は、グラフィックス処理業界に奇妙な変化をもたらしました。当初の予想販売価格は約300ドルで、このカードはほとんどの状況でATIのフラッグシップモデルであるHD2900XTを上回り、NVIDIA自身の8800 GTS 640  MB（以前の希望小売価格は400ドル）をも凌駕します。このカードは、合成ベンチマークやゲームベンチマークでは8800 GTXよりわずかに遅いだけですが、NVIDIA自身のハイエンドカードの価値を大きく損なうことになります。

 標準速度でのパフォーマンスベンチマークでは、8800 GTS (640 MB および 320 MB バージョン)を上回り 、8800 GTX をわずかに下回ります。 標準メモリ速度が低い (1.8  GHz に対して 1.4 GHz) が、同じコアを持つ 8800 GT の 256 MB バージョンも利用可能です。パフォーマンスベンチマークでは、8800 GT の 256 MB バージョンは、特にCrysis などの新しいゲームでは、512 MB 版と比較してパフォーマンスがかなり劣っていることが示されています。一部のメーカーは 1 GB のメモリを搭載したモデルも製造しており、高解像度と大きなテクスチャを使用すると、ベンチマークでパフォーマンスに大きな違いが見られます。これらのモデルは、他のモデルで使用されているシングルスロットクーラーではなくデュアルスロットクーラーを使用しているため、コンピューターのスロットを最大 2 つ占有する可能性が高くなります。

このカードの（当時の）性能と人気は、2014年という比較的遅い時期でさえ、より高性能なハードウェア向けに開発された最新ゲームの最低動作環境として8800 GTが挙げられていたという事実からも明らかです。

2006年11月に発売された8800 GTSシリーズの最初の製品は、640MBと320MBのGDDR3 RAM構成で、NvidiaのG80 GPUを採用していました。^{[ 21 ]} 8800 GTXは128個のストリームプロセッサと384ビットのメモリバスを備えていますが、これらの8800 GTSバージョンは96個のストリームプロセッサと320ビットのバスを備えています。ただし、同じGPUを使用しているため、機能面では同一です。^{[ 22 ]}

8800 GT とほぼ同時期に、Nvidia は 8800 GTS の新しい 640 MB バージョンをリリースしました。90  nm G80 コアをベースにしている点は同じですが、このバージョンでは 16 個のストリーム プロセッサの 8 クラスターのうち 7 クラスターが有効になっています (以前の GTS では 8 クラスターのうち 6 クラスターが有効でした)。これにより、ストリーム プロセッサの総数は 96 個ではなく 112 個になります。カードの他のほとんどの側面は変更されていません。しかし、このカードを製造している唯一の 2 つのアドイン パートナー (BFG と EVGA) がオーバークロックすることにしたため、このバージョンの 8800 GTS は、クロック速度の向上により、ほとんどのシナリオ、特に高解像度では、標準の GTX よりもわずかに高速に動作しました。^{[ 23 ]}

Nvidiaは2007年12月10日に、65nm G92 GPU をベースにした新しい8800 GTS 512MBをリリースしました。^{[ 24 ]}この8800 GTSは、オリジナルのGTSモデルの96個のストリームプロセッサと比較して、128個のストリームプロセッサを搭載しています。256ビットバス上に512MBのGDDR3を搭載しています。650MHzのコアクロックとアーキテクチャの強化と組み合わせることで、このカードは8800 GTXを超える生のGPUパフォーマンスを実現していますが、256ビットの狭いメモリバスによって制限されています。そのパフォーマンスは、状況によっては8800 GTXに匹敵し、すべての状況で古いGTSカードを上回ります。

発売後まもなく、古い PCI Express 1.0a マザーボードとの互換性の問題が浮上しました。PCI Express 2.0 準拠の 8800 GT または 8800 GTS 512 を PCI Express 1.0a スロットを備えた一部のマザーボードで使用すると、カードはディスプレイイメージを生成しませんが、コンピュータは起動することがよくあります (ビデオ カードのファンが常に 100% で回転します)。この非互換性は、VIA PT880Pro/Ultra ^{[ 25 ]} 、 Intel 925 ^{[ 26 ]} 、および Intel 5000P ^{[ 27 ]} PCI Express 1.0a チップセットを搭載したマザーボードで確認されています。

一部のグラフィックカードには、古い第1世代BIOSでグラフィックカードのBIOSを再フラッシュするという回避策がありましたが、これは実質的にPCI Express 1.0カードとなり、PCI Express 2.0の機能を利用できなくなります。ただし、カード自体が通常のPCI Express 1.0スロットの容量をフルに利用できないため、パフォーマンスの低下は目立たず、これは問題にならないと考えられます。また、ビデオカードのBIOSをフラッシュすると、ほとんどのビデオカードメーカー（すべてではないにしても）の保証が無効になるため、カードを正しく動作させるための最適な方法とは言えません。この問題に対する適切な回避策は、マザーボードのBIOSを最新バージョンにフラッシュすることです。マザーボードのメーカーによっては、最新バージョンに修正が含まれている場合があります。

これに関連して、 DOAとして報告されたカードの数が多い（13～15%にも及ぶ）のは不正確だと考えられた。G92 8800 GTと8800 GTS 512  MBがPCI Express 2.0接続で設計されることが明らかになったとき、NVIDIAはすべてのカードが完全な下位互換性を持つと主張したが、これはPCI Express 1.1マザーボードの場合のみに当てはまることを言及しなかった。BIOSフラッシュの回避策の出所はNVIDIAやそのパートナーではなく、マザーボードメーカーのASRockであり、マザーボードのFAQの1つで修正について言及した。ASUSTekはステッカー付きの8800 GTを販売しており、Webサイトに8800 GT BIOSの新しいバージョンを掲載したが、この問題を修正したことは言及しなかった。EVGAもこの問題を修正する新しいBIOSを公開した。^{[ 28 ]}

GeForce 8200Mは、GeForce 8M GPUのエントリーレベルシリーズです。一部のエントリーレベルからミドルレンジのノートパソコンに、統合グラフィックスの代替として搭載されています。GeForce 8200M Gはこのシリーズ唯一のGPUです。

そのGPUコアはGeForce 9200M/9300M GS GPUをベースにしていた。このシリーズはゲーム用ではなく、高解像度ビデオコンテンツの視聴用に設計された。古いゲームは問題なくプレイできるが、当時の最新ゲームは低設定でもプレイに苦労する可能性がある。^{[ 36 ]}

HP Pavilion、Compaq Presario、およびAsusの一部のノートパソコンには、GeForce 8200M G GPUが搭載されています。

GeForce 8400Mは、GeForce 8Mチップセットのエントリーレベルシリーズです。通常、ミドルレンジのノートパソコンに搭載され、統合グラフィックスの代替ソリューションとして採用されています。8400Mは、ゲームよりも高解像度ビデオコンテンツの視聴を目的として設計されています。

バージョンには、 8400M G、8400M GS、8400M GTがあります。これらはゲーム用に設計されたものではありませんでしたが (前述のように、高解像度ビデオコンテンツなどのゲーム以外のタスクのみを目的としていました)、GDDR3 を搭載した 8400M GT は、当時のほとんどのゲームを中程度の設定で処理でき、時折のゲームには適していました。^{[ 37 ]}一方、8400M GT を除く 8400M シリーズの残りのものは、古いゲームをかなりうまく処理できましたが、当時の最新のゲームは低設定でしか実行できませんでした。

ASUSとAcerの一部のノートパソコンには8400M G GPUが搭載されていました。Acer Aspireの一部のモデル、HP Pavilion dv2000、dv6000、dv9000の一部のモデル、Dell Vostro 1500および1700の一部のモデル、Dell XPS M1330、およびSony VAIOの一部のモデルには8400M GS GPUが搭載されていました。Acer AspireおよびSony VAIOの様々なノートパソコンモデルには8400M GT GPUが搭載されていました。

GeForce 8600Mは、ブルーレイディスクやHD DVD映画などの高解像度コンテンツを視聴したり、当時の最新ゲームや将来のゲームを適切な設定でプレイしたりしたいエンスージアスト向けの、ミドルレンジのパフォーマンスソリューションとして、ミドルレンジのノートパソコンに搭載されました。

バージョンとしては、8600M GSと8600M GT（GTの方が高性能）がありました。当時最新のゲームに対して、十分なゲーム性能を提供しました（上位モデルの8600MにはGDDR3メモリが搭載されていたため）。

Dell XPS M1530ポータブル、一部のDell Inspiron 1720 モデル、HP Pavilion dv9000モデル、Asus G1S、Sony VAIO VGN-FZ21Z、一部のLenovo IdeaPadモデル、一部の Acer Aspire 5920、Acer Aspire 9920G、BenQ Joybook S41 モデル、 2007年中期から 2008 年後半の MacBook Pro 、および一部のFujitsu Siemensモデルで利用可能です。

2007 年 5 月から 2008 年 9 月の間に購入された MacBook Pro などでこのチップに共通して発生した不具合は、nVidia に対する集団訴訟の一部であり、その結果、Apple は、問題の原因が Nvidia チップ自体にあることを確認した後、この問題に関連する 4 年間の延長保証を提供しました^{[ 38 ] [ 39 ] [ 40 ]}この保証交換サービスには、nVidia に約 1億 5000 万ドルから 2億ドルの費用がかかると予想され^{[ 41 ]}、問題を隠蔽しようとしたとして株主から訴えられた後、時価総額が 30 億ドル以上減少しました^{[ 42 ] 。}

GeForce 8700Mはミドルレンジ市場向けに開発されました。8700M GTはこのシリーズ唯一のGPUです。

このチップセットは、 Dell XPS M1730、Sager NP5793、Toshiba Satellite X205などのハイエンドノートパソコンに搭載されています。

このカードは、この分野のほとんどの人からまずまずのミドルレンジカードと見なされていますが、128ビットのメモリバスのため、8700M GTをハイエンドカードに分類するのは難しく、基本的にはオーバークロックされた8600M GT GDDR3ミドルレンジカードです。^{[ 43 ]}ただし、デュアルカードSLI構成では強力なパフォーマンスを発揮し、シングルカード構成ではまずまずのゲームパフォーマンスを提供します。^{[ 44 ]}

GeForce 8800Mは、ハイエンド市場における8700Mの後継として開発され、ハイエンドのゲーミングノートPCに搭載されている。

バージョンには、8800M GTSと8800M GTX があります。これらは、256 ビットのメモリ バスと標準の 512 メガバイトの GDDR3 メモリを備えた、初の真のハイエンド モバイル GeForce 8 シリーズ GPU としてリリースされ、多くのデスクトップ GPU と同等のハイエンド ゲーム パフォーマンスを提供します。SLI では、3DMark06 で数千台の結果を出すことができます。^{[ 44 ]}

8800M GPUを搭載したノートパソコンのモデルは、Sager NP5793、Sager NP9262、Alienware m15xおよびm17x、HP HDX9000、Dell XPS M1730です。Clevoは、Cyber​​Power、Rock、Sager（その他多数）向けにも同様のノートパソコンモデルを製造しており、これらはすべて8800M GTXを搭載しています。また、Gateway P-6831 FXおよびP-6860 FXモデルには8800M GTSを搭載しています。

8800M GTSは、改良版のGeForce 8800 GSとして、2008年初頭のiMacモデルに搭載された。

• このシリーズはGeForce 9シリーズ（さらにGeForce 200シリーズへと発展）に引き継がれました。GeForce 8400M GSは唯一の例外で、GeForce 9シリーズとGeForce 200シリーズのどちらにも名称変更されていません。
