ベルリンラジオ塔

ベルリン放送塔
ベルリン放送塔
ベルリン放送塔
一般情報
状態	完了
タイプ	電波塔 格子塔 観測塔 通信塔
住所	シャルロッテンブルク＝ヴィルマースフォルフ
町または都市	ベルリン
国	ドイツ
標高	55分
画期的	1924
完了	1926
オープン	1926年9月3日
開館	1926年9月3日
料金	203,660 ドイツマルク
身長
身長	146.78
建築	ハインリヒ・シュトラウマー
ヒント	ヒント
天文台	124.09
技術的な詳細
構造システム	鉄骨構造
設計と建設
建築家	ハインリヒ・シュトラウマー

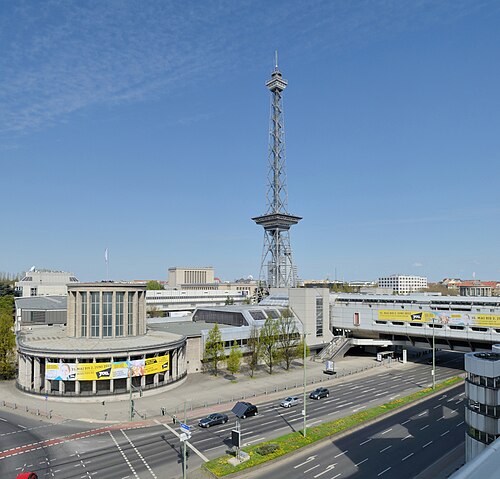

ベルリン放送塔（Funkturm Berlin ）は、ドイツのベルリンにあるかつての放送塔です。建築家ハインリッヒ・シュトラウマーの設計により1924年から1926年にかけて建設され、1926年9月3日、シャルロッテンブルク＝ヴィルマースドルフ区のメッセ・ベルリン見本市会場で行われた第3回ドイツ放送博覧会の開会式で落成しました。デア・ランゲ・ルラッチ（「ひょろ長い若者」）の愛称で呼ばれるこの塔は、ベルリン市内で最もよく知られた名所の1つであり、放送目的では使用されなくなりましたが、保護された記念碑として残っています。

この塔は、パリのエッフェル塔に似た、 1 つの大きな鉄骨構造で建てられています。高さ 150 メートル (490 フィート)、重さ約 600 トンのこのラジオ塔は、もともと送信塔としてのみ計画されていましたが、後に高さ約 52 メートルのレストランと高さ約 125 メートルの展望台が増設されました。訪問者は、最高速度 6 メートル/秒のエレベーターでレストランと展望台にアクセスできます。

この電波塔には、非常に注目すべき構造上の特徴が 2 つある。まず、一辺がわずか 20 メートルの正方形の上に建っている。表面積と高さの比率は 1:6.9 である。比較のために言うと、エッフェル塔は一辺が 129 メートルの正方形の上に建っており、表面積と高さの比率は 1:2.3 である。第二に、この電波塔はおそらく磁器製の 絶縁体の上に建っている世界で唯一の観測塔である。この塔は中波用の T 型アンテナの支持塔として設計され、絶縁体は塔自体を通して送信電力が流れ落ちるのを防ぐためのものであった。しかし、訪問者が大きな感電の危険にさらされるため、これは非現実的であったため、後に塔はエレベーター シャフトを介して接地された。使用された絶縁体は、ケーニグリッヒ プロイセン磁器工場で製造された。

1935 年 3 月 22 日、世界初の定期テレビ番組が塔の頂上のアンテナから放送されました。1962 年、この塔は西ドイツのテレビ放送に使用されなくなりました。1973 年、このラジオ塔は放送目的の定期送信塔としての役目を終えましたが、警察無線や携帯電話サービスの中継局として現在も使用されています。最後の全面改修は、ベルリン建国 750 周年を記念して 1987 年に行われました。

• ハイツ
• キッチンの高さ: 48 m
• レストランの高さ: 51 m
• 展望台の高さ: 121 m
• 展望台の高さ：124m
• 塔の高さ: 129 m
• 塔の高さ: 150 m
• 塔の断面
• 基礎の真上の基礎の広がり: 18.5 m
• 基礎端から地面までの距離: 24.5 m
• キッチンの断面積：9.1m
• レストランの基部の断面積：15 m
• レストラン屋根の断面積：18.7m
• 展望壇の断面積: 4.4 m
• 展望台の断面積：7.9m
• その他の断面
• 地上における基礎プレートの断面積: 5.7 m
• 断面がよく浮き上がる
  • レストラン下：4.05 m
  • レストラン上部：2.4 m
• 重量：600トン

• 1924年12月: 第1回ラジオ博覧会終了後、ラジオ塔の建設が開始されました。この博覧会のために、現在のラジオ塔の場所に高さ120メートルのアンテナマストが建てられ、塔建設用のクレーンとして機能しました。
• 1925年4月: 電波塔のインフラが完成。
• 1925 年 9 月 25 日: 中波周波数 520.8 kHz の送信機が開設されました。1 本のT 型アンテナが、塔の頂上と 80 メートルの高さの支柱付き鉄骨マストの間に張られました。
• 1925～26年: 訪問者を電気による危険から守るため、ラジオ塔はエレベーターシャフト付近で接地されましたが、これによりラジオ送信機のビームはベルリンの中心部から遠ざかることになりました。
• 1926年3月28日：建設事務所による無線塔の受領。
• 1926年9月3日: 第三回ドイツラジオ博覧会 ( Funkausstellung )の開会式でラジオ塔が一般公開されました。
• 1929年: 中波送信機を716kHzに再調整し、最初のテレビ送信テストを実施。
• 1933 年 12 月 20 日:ベルリン テーゲルの新しい大型送信機がラジオ塔からの放送送信を引き継ぎました。これ以降、ラジオ塔の中波送信機はベルリン テーゲルのバックアップ送信機としてのみ機能します。
• 1934年: 中波送信機（ベルリン・テーゲルのバックアップ装置として）を834kHzに再調整
• 1935年3月22日：ラジオ塔の頂上のアンテナから、世界初の通常のテレビ番組が送信される。
• 1935 年 8 月 22 日: ラジオ塔の展示ホールで大火災が発生し、ラジオ塔のすべての送信装置が破壊されました。飛び散った火花により塔のレストランも全焼しました。
• 1935年12月23日：テレビ放送再開。
• 1938年: テレビ送信装置が塔から撤去される。
• 1939年～1945年: 無線塔は警報および観測所として機能しました。
• 1945 年 4 月 19 日: 砲弾が 38 メートルの高さにある塔の 4 本の脚のうち 1 本を破壊。レストランは再び全焼。
• 1945年: 破壊された塔の脚を800kgのネジと7.2トンの鋼鉄で修復。
• 1948年:ハルツ山に向けた指向性無線送信の実験。
• 1950年5月28日: タワーレストランが再オープン。
• 1951 年: FM ラジオとテレビ番組の放送用に、塔の頂上にスーパーターンスタイル アンテナ1 台を設置。このアンテナにより、塔の高さは 138 メートルから 150 メートルへと約 12 メートル増加しました。
• 1951年10月1日: 第二次世界大戦および戦後直後に中断されていたテレビ放送が再開されました。
• 1963 年 5 月 15 日: ショルツ広場近くの高さ 230 メートルの送信塔が完成した後、塔からのテレビや放送番組の定期的な送信はほぼ終了しました。
• 1973年: ラジオ塔からの定期放送の送信が終了。
• 1989年: ラジオとテレビの放送用の塔の最後の送信機が解体されました。

• エッフェル塔のレプリカと派生品
• ベルリンテレビ塔

• Archiv für das Post- und Fernmeldewesen (郵便局および電気通信システムのアーカイブ)、29。クラス NR。 5. ボン、1977 年 9 月 (サイド 392-セイテ 421)
• Archiv für das Post- und Fernmeldewesen、25。クラス NR。 5/6。ボン、1973 年 9 月 (サイド 668-セイテ 671 およびページ 778 ～ ページ 794)
• Wie man ein Wahrzeichen wird (ランドマークになる方法)、A. および E. フロイト、1976 年、ISBN  3-921532-04-3
• 65 Jahre Funkturm: Ein Wahrzeichen geht nicht in den Ruhestand (ラジオ塔 65 周年記念: ランドマークは引退にならない)、メッセ ベルリン GmbH zum の出版物 65. Geburtstag des Funkturms (ラジオ塔 65 周年記念ベルリン フェア)ラジオ塔）、1991
• Klawitter, Gerd: 100 Jahre Funktechnik in Deutschland Funksendestellen rund um Berlin (ドイツにおけるラジオ工学の 100 年とベルリンとその周辺のラジオ局)、ベルリン、Wissenschaft und Technik Verlag、1997 年。

ウィキメディア・コモンズには、ベルリン放送塔に関連するメディアがあります。

• ファンクトゥルム ベルリン 公式ウェブサイト

北緯52度30分18.2秒 東経13度16分41.45秒 / 北緯52.505056度 東経13.2781806度 / 52.505056; 13.2781806
