カメラの設計において、フォーカルプレーンシャッター( FPS ) は、カメラの焦点面のすぐ前、つまり写真フィルムまたはイメージセンサーの真前に配置される写真シャッターの一種です。
2枚幕シャッター
ライツ社がライカカメラ用に開発した、35mmカメラの従来のフォーカルプレーンシャッターは、不透明なゴム引き布でできた2枚のシャッター幕を使用しており、フィルム面を水平に横切ります。シャッター速度が遅い場合、最初の幕は（通常）右から左に開き、シャッターが開いた状態で必要な時間が経過すると、2番目の幕が同じ方向に絞りを閉じます。シャッターを再び上げると、シャッター幕は開始位置に戻り、解放できる状態になります。
低速フォーカルプレーンシャッター

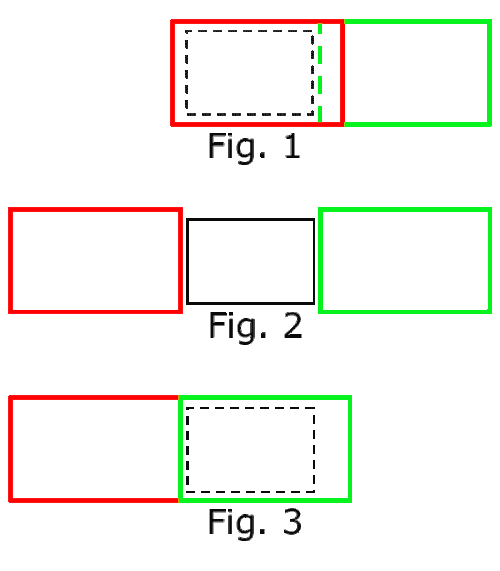

図 1:黒い四角形は、露出が行われるフレーム開口部を表します。現在、この開口部は、赤で示された第 1 シャッター幕によって覆われています。緑色で示された第 2 シャッター幕は、右側にあります。
図 2:最初のシャッター幕が完全に左に移動し、露出が可能になります。この時点で、フラッシュが取り付けられていて準備が整っている場合は、フラッシュが発光します。
図 3:必要な露出量に達すると、2 番目のシャッター幕が左に移動し、フレームの開口部を覆います。シャッターが再びコックされると、シャッター幕は右側に巻き戻され、次の露出に備えます。
これは単なる図解です。実際の機構はもっと複雑です。たとえば、シャッター幕は実際にはフレーム開口部の両側にあるスプールに巻き上げられたり巻き出されたりして、できるだけ小さなスペースしか使用しません。
シャッター速度を速くするには、最初の幕が完全に開く前に 2 番目の幕を閉じます。これにより、フィルムを水平に横切る垂直のスリットができます。シャッター速度を速くするには、シャッター幕の移動速度は通常変化しないため、スリットを狭くするだけで済みます。
高速フォーカルプレーンシャッター
図 1:黒い四角形は、露出が行われるフレーム開口部を表します。現在、この開口部は、赤で示された第 1 シャッター幕によって覆われています。緑色で示された第 2 シャッター幕は、右側にあります。
図 2:最初のシャッター幕が左に動き始め、露出が可能になります。露出には非常に速いシャッター速度が必要なので、2 番目の幕は最初の幕から一定の距離を横切って動き始めます。
図 3:最初のシャッター幕がフレームの開口部を横切って移動を続け、その後に 2 番目のシャッター幕が続きます。このシャッター速度で電子フラッシュを使用しても意味がありません。短時間のフラッシュではフレームのごく一部しか露出されず、残りの部分は最初のシャッター幕または 2 番目のシャッター幕で覆われるからです。
図 4:最初のシャッター幕が動きを終えると、すぐに 2 番目の幕が動き、フレームの開口部を完全に覆います。シャッターが再びコックされると、両方のシャッター幕が右側に巻き戻され、次の露出に備えます。
垂直移動シャッター
現代のほとんどの35mmカメラとデジタル一眼レフカメラは、垂直移動金属ブレードシャッターを使用しています。[要出典]これらは水平シャッターと同じように機能しますが、シャッターブレードの移動距離が36mmではなく24mmと短くなっています。[1]
特徴
フォーカルプレーンシャッターは、交換レンズが装着可能なカメラ本体に組み込むことができるため、各レンズに中央シャッターを組み込む必要がなくなります。最高速は1/4000秒、[2] 1/8000秒、[3] [4]または1/12000秒[1]で、一般的なリーフシャッターの1/500秒よりもはるかに高速です。[5]
移動スリットシャッターの概念は単純ですが、現代のFPシャッターはマイクロ秒単位の精度を持つコンピューター制御のタイマーであり、[6]サブグラム単位の特殊材料の質量を制御し、[7]数百gsの加速にさらされ、[8]ミクロン単位の精度で移動し、[9]他のカメラシステムと連動して10万回以上[10]制御されます。 [11]このため、FPシャッターはコンパクトカメラやポイントアンドシュートカメラではほとんど見られません。[要出典]さらに、一般的なフォーカルプレーンシャッターのフラッシュ同期速度は、一般的なリーフシャッターの1/500秒よりも遅くなります。[12]これは、先幕が完全に開き、フラッシュが発光するまで後幕が閉じ始めてはならないためです。言い換えれば、高速の非常に狭いスリットでは、フラッシュが適切に露光されません。
35mmカメラの最速X同期速度は、伝統的に、水平ライカ型FPシャッターでは1/60秒、垂直スクエア型FPシャッターでは1/125秒です。[13] [14]
ローリングシャッター
フォーカルプレーン シャッターでは、ローリング シャッターの記事で説明されているように、非常に高速に移動する物体や、急速にパンする場合に、画像が歪むことがあります。ワイプ速度が遅いことと、カーテン スリットが狭いことの相対的な差が大きいと、フレームの片側がもう片側よりも著しく遅い瞬間に露出され、物体の中間的な動きが画像化されるため、歪みが生じます。
ライカ型水平FPシャッターの場合、被写体がシャッター幕と同じ方向に動くと画像は引き伸ばされ、反対方向に動くと圧縮される。下向きに発射する垂直スクエア型FPシャッターの場合、画像の上部が前方に傾く。[15] [16]イラストで速度の印象を与えるために傾くことは、20世紀前半の大判カメラの低速ワイピング垂直FPシャッターによって引き起こされる歪みを戯画化したものだ。[17] [検証失敗]
電気光学シャッター
比較的ゆっくりと動く機械式シャッター幕の代わりに、ポッケルスセルなどの電気光学装置をシャッターとして使用できます。一般的には使用されていませんが、移動幕シャッターに伴うフラッシュ同期の制限や被写体が動いているときの画像の歪みなどの問題を回避できます。
回転フォーカルプレーンシャッター
水平ライカシャッターと垂直スクエアFPシャッターのほかに、他のタイプのFPシャッターが存在する。最も有名なのは、ロータリーまたはセクターFPシャッターである。ロータリーディスクシャッターは、フィルムや映画用カメラでは一般的だが、スチルカメラではまれである。これらは、フィルムの前でセクターカットアウトのある円形の金属プレートを回転させる。理論的には、ロータリーシャッターは、セクターカットアウトを狭くしたり広げたりすることで（2枚のプレートを重ね合わせて、その重なりを変えることによって）、またはプレートを速くまたは遅く回転させることによって、シャッター速度を制御できる。 [18]しかし、ほとんどのカメラのロータリーシャッターは、カットアウトが固定されており、回転速度を変えることができる。オリンパス ペンFとペンFT（1963年と1966年、どちらも日本製）のハーフフレーム35mm一眼レフは、半円形のチタンプレートを1/500秒で回転させた。[19]
半円形のロータリーシャッターは、X同期速度に制限はないが、すべてのロータリーFPシャッターはプレートの回転に必要な大きさを持っている。ユニベックスマーキュリー（1938年、米国）ハーフフレーム35mmカメラには、1/1000秒のロータリーシャッターを収容するために、本体の上部から非常に大きなドームが突き出ていた。[20]また、露出ワイプの角度スイープのため、非常に高速では異常な歪みが生じる。プレートをブレードシーブに置き換えることで大きさを減らすことができるが、その場合、ロータリーFPシャッターは基本的に通常のブレードFPシャッターになる。[21]
回転ドラム式フォーカルプレーンシャッター
回転ドラムは珍しいFPシャッターで、パノンワイドルクス（1959年、日本）やKMZホリゾント（1968年、ソ連）など、いくつかの特殊なパノラマカメラで使用されてきた。 [22]これらのカメラでは、超広角の視野を実現するために極端に短い焦点距離（広角）レンズを使用する代わりに、後部に垂直スリットのあるドラムに中広角レンズが封入されている。ドラム全体がレンズの後部ノードポイントで水平に回転するため、スリットは湾曲した焦点面に対して保持されたフィルム上に超広角アスペクト比の画像をワイプする。[23]ワイドラックスは、ルクス26mm f/2.8レンズを使用し、固定スリット幅で回転速度を変化させることでシャッター速度を制御し、 135フィルムで24×59mmフレームに140°の広角画像を生み出した。[24] [25]
コダック・サーカット（1907年、米国）とグローバス・グローバススコープ（1981年、米国）のカメラでは、フィルムがスリットを反対方向に通ると、カメラとレンズ全体が回転した。グローバススコープは、25mmレンズで135フィルムの24×160mmフレームに360°の視野角の画像を作成し、一定の回転速度でスリット幅を調整できた。[26] [27] [28]
回転式 FP シャッターは、レンズの回転により視野が変化するため、画像の中心が見る人の方に膨らみ、周辺部が外側に曲がって見えるという異常な歪みのある画像を生成します。この歪みは、写真を円形に湾曲した台に取り付け、中心に視線を当てて見ると消えます。 [29]回転式シャッターがスムーズに回転しないと、露出が不均一になり、画像に縦縞が現れることがあります。フラッシュの使用も妨げになります。[30]
これらのカメラは、大人数のグループを撮影するのによく使用されます（たとえば、「学校」の写真）。被写体は、カメラを中心にして短い半円状に配置されることがあります。これにより、すべての被写体がカメラから同じ距離にあり、カメラに向き合うようになります。露出が行われ、処理されると、パノラマプリントには、全員が一直線に並んで同じ方向を向いて表示されます。背景の歪みは、この技法を裏切っています。[31]
歴史と技術の発展
1839年に発明された最古のダゲレオタイプにはシャッターがなかった。これは、プロセスの感度の低さとレンズの小口径により、露出時間が何分にもわたって測定されたためである。写真家は、カメラレンズのレンズキャップまたはプラグを取り外したり戻したりすることで、露出時間を簡単に制御することができた。[32]
しかし、19世紀には、感度を高めるプロセスが別のプロセスに取って代わり、より大きな口径のレンズが利用可能になり、露出時間は数秒、さらには数分の1秒に短縮されました。露出タイミング制御機構は必要なアクセサリとなり、その後カメラの標準機能になりました。[33]
単幕フォーカルプレーンシャッター
最も古く製造されたシャッターは、1870 年代のドロップ シャッターでした。[34]これはギロチンのようなアクセサリ デバイスで、カメラ レンズの前のレールに取り付けられたスリット カットアウト付きの木製パネルで、重力によって制御された速度で落下します。スリットがレンズを通過すると、露光が写真プレートに「拭き取られます」。[32]落下速度を上げるためにゴムバンドを使用すると、1/500 秒または 1/1000 秒のシャッター速度に達することができます。エドワード マイブリッジは、このタイプのシャッターを速歩馬の研究に使用しました。[35] 1880 年代までには、レンズ前面に取り付けられたアクセサリ シャッター ボックスが利用可能になりました。[36]には、1 つ以上の幅のスリット カットアウトが付いたゴム引きの絹布カーテン (ブラインドとも呼ばれる) が 2 つの平行なドラムに巻き付けられ、スプリングを使用して 1 つのドラムから別のドラムにスリットを引っ張る機能があります。スプリングの張力とスリットの幅は調整できます。[37]
1883年、オットーマー・アンシュッツ（ドイツ）は、写真乾板のすぐ前に内部にローラーブラインドシャッター機構を備えたカメラの特許を取得しました。こうして、現代の形のフォーカルプレーンシャッターが誕生しました。[38] ゲルツは1890年に最初の量産型FPシャッターカメラとしてアンシュッツカメラを製造しました。 [39] フランシス・ブレイクは1889年に1/2000秒のシャッター速度を実現するフォーカルプレーンシャッターカメラの一種を発明し、ストップアクション写真を多数発表しました。[40]調整可能なスリットを備えたドロップシャッターのような機構は、1861年にウィリアム・イングランドの明らかに一点物のカメラの焦点面に使用されており、これがあらゆる種類の最初のFPシャッターと考えられています。[35]
片幕FPシャッターカメラのレンズのレンズキャップが外れている状態でシャッターを上げた場合には、ブラインドの切り欠きがフィルムゲートを再び通過した際にフィルムが二重露光される。カメラに取り付けられたFPシャッターは、非常に狭いスリットを使用して1/1000秒のシャッター速度を実現できるが、当時入手可能なISO1～3相当のスピード乳剤では、高速シャッターを使用する機会が限られていた。[41]フォルマーとシュヴィング（米国）は、片幕FPシャッターの最も有名な提唱者であり、1905年から1973年まで、大判シートフィルムのグラフレックス一眼レフカメラやグラフィックプレスカメラで使用されていた。最も一般的な4×5インチシャッターには、 1～1000のスリット幅が4種類あった。+1 ⁄ 2～ 1 ⁄ 8インチ、最大6段階のスプリング張力で1/10～1/1000秒の速度範囲に対応します。 [42] [43] [44]
ライカ型二幕フォーカルプレーンシャッター
1925年、ライカA（ドイツ）35mmカメラが、二重布幕、水平移動スリット、フォーカルプレーンシャッターを搭載して発売された。[45] [46]二重幕FPシャッターにはスリットがあらかじめ切られておらず、バネの張力も調整できない。露光スリットは、第一幕を一方のドラムに引き開き、次に時計仕掛けの脱進機で時間差をつけて（2つの重なり合った窓のブラインドを想像してください）、一定の速度（技術的には、カーテンはまだわずかに加速しています）でフィルムゲートを横切って第二幕を2番目のドラムから引き閉じることによって形成される。より速いシャッター速度は、第一幕が開いた後、第二シャッター幕が早く閉じるようにタイミングを合わせ、スリットを狭めてフィルムを拭くことによって提供される。二重幕FPシャッターはセルフキャッピング式で、シャッターがコックされると幕が重なるように設計されており、二重露光を防止している。[47]
セルフキャップ式の二枚幕FPシャッターの歴史は19世紀後半にまで遡るが、[48]ライカの設計によって人気が高まり、1925年以降に導入されたFPシャッターは事実上すべて二枚幕モデルである。1954年のライカM3（西ドイツ）で改訂されたように、[49] [50] 35mmカメラ用の典型的なライカタイプの水平FPシャッターは、36mm幅のフィルムゲートを18ミリ秒（毎秒2メートル）で通過するように予め張力がかけられており、1～1/1000秒の速度範囲のスリット幅をサポートする。最小2mm幅のスリットで、最大1/1000秒の有効シャッター速度が得られる。[47]二枚幕FPシャッターには、一枚幕タイプと同じ高速歪みの問題がある。FPシャッターは、中判120ロールフィルムカメラでも一般的であった。
水平布 FP シャッターは、極端に狭いスリットのタイミングを正確に調整するのが難しく、ワイプ速度が比較的遅いために許容できない歪みが生じるため、通常、最高速度は 1/1000 秒に制限されます。スリットはフィルム ゲート (幅 36 mm 以上) までしか完全に開いておらず、X 同期で最大 1/60 秒(公称値。実際の最大速度は 18 ms = 1/55 秒。実際には、変動を考慮して 40 mm のスリットにすると 1/50 秒の 1/3 ストップのスローになります) までフラッシュを照射できるため、最大フラッシュ同期速度も制限されます。一部の水平 FP シャッターは、スリットを狭くしたり、幕の速度を標準よりも上げたりすることで、これらの制限を超えていますが、これらは高価なプロ仕様のカメラで使用される超高精度モデルである傾向がありました。このようなシャッターの最初のものは、1960 年 2 月に発売されたコニカ Fに搭載されました。ハイシンクロと呼ばれるこのシャッターは、1/2000 秒の速度に達し、1/125 秒でのフラッシュ同期を可能にしました。
角型金属ブレードフォーカルプレーンシャッター
1960年、コニカF（日本）の35mm一眼レフは、「ハイシンクロ」FPシャッターにより、最大シャッター速度の長期的な段階的向上を開始しました。[51]このシャッターは、24×36mmフレームの短軸に沿って垂直に「扇状に広がる」より強力な金属ブレードシーブを使用することで、一般的なライカシャッターよりも大幅に効率が向上しました。1965年にコパルによって完成されたコパルスクエアのスリットは、高さ24mmのフィルムゲートを7msで通過しました[52]（3.4m/s）。これにより、フラッシュX同期速度が2倍の1/125秒になりました。さらに、最小1.7mm幅のスリットにより、最高シャッター速度が2倍の1/2000秒になりました。ほとんどのスクエアは、信頼性を考慮して1/1000秒に定格が下げられました。[53]
スクエア型シャッターは、完全なドロップインモジュールとしてサプライヤーから提供されました。[54]スクエア型FPシャッターは、もともとサイズが大きく、動作音が大きかったため、1960年代には人気が低かった。[21]コニカ、ニッコーマット、トプコン（D-1）がコパルスクエアの主なユーザーでしたが、3軸設計から4軸設計（両方のドラムに1つの制御軸ではなく、各カーテンドラム軸に1つの制御軸）に移行しました。[55] 1970年代には、よりコンパクトで静かな新しいスクエア型設計が導入されました。[56]最も有名なのは、1976年にコニカオートレフレックスTCで導入されたコパルコンパクトシャッター（CCS）、[57]と、1977年にペンタックスMEで初めて使用されたセイコーメタルフォーカルプレーンコンパクト（MFC）です。[ 58]ライカカメラ（元々はE.ライツ）は、2006年に最初のデジタルレンジファインダー（RF）カメラであるライカM8（ドイツ）で垂直金属FPシャッターに切り替えました。[59] 1932年のコンタックス（ドイツ）35mmRFカメラは、調整可能なスプリング張力とスリット幅を備えたデュアル真鍮スラットローラーブラインドと1/1000秒の最高速度を備えた垂直移動FPシャッターを備えていました（1936年のコンタックスIIは1/1250秒の最高速度を主張していました）。[60] [61]
さらなる高速化の追求
スクエアシャッターはFPシャッターを改良したものの、それでもフラッシュ同調速度の最大値は1/125秒に制限されていた（スリットワイプ中ずっと点灯する特殊な長時間発光FPフラッシュバルブを使用しない限り、スリット幅は関係なくなる[62] [63]）。1960年代の一部のリーフシャッターは、少なくとも1/500秒のフラッシュ同調を実現できた。
コパルは日本光学と協力し、1982年のニコンFM2（日本）のコンパクトスクエアシャッターを、ハニカムパターンをエッチングしたチタン箔をブレードシーブに使用するように変更した。これにより、シャッター幕の移動時間が3.6ミリ秒（6.7m/s時）とほぼ半分に短縮され、フラッシュ同調速度は1/200秒になった。また、歪みのない最高速度は1/4000秒（1.7mmスリット時）である。[64] 1983年のニコンFE2（日本）は幕移動時間が3.3ミリ秒（7.3m/s時）で、同調速度は1/250秒だった。最高速度は1/4000秒（1.8mmスリット時）のままであった。[65]
フィルムカメラで使用された最も高速なフォーカルプレーンシャッターは、1992年にミノルタMaxxum 9xi（欧州ではDynax 9xi、日本ではα-9xiと名付けられている）で導入された、幕走行時間1.8ミリ秒（13.3メートル/秒時）のジュラルミンとカーボンファイバー製のブレードを備えたシャッターであった。このシャッターは、最大1/12,000秒（1.1ミリメートルのスリットを使用）および1/300秒のX同期を実現した。[66]このシャッターの後継機種は、10万回の作動が仕様とされ、 1998年にミノルタMaxxum 9 （欧州ではDynax 9、日本ではα-9と名付けられている）に、1999年にはミノルタMaxxum 9Ti（欧州ではDynax 9Ti、日本ではα-9Tiと名付けられている）に使用された。[67]
電子制御フォーカルプレーンシャッター
より高速なFPシャッターと並行して開発されたのが電子シャッター制御でした。1966年、[要出典] 、 VEBペンタコンプラクティカエレクトロニック（東ドイツ）が電子制御FPシャッターを搭載した最初のSLRでした。[68]従来のバネ/ギア/レバーの時計仕掛けのメカニズムの代わりに、電子回路を使用してシャッターのタイミングを合わせました。1971年、アサヒペンタックスエレクトロスポットマチック（日本、1972年にアサヒペンタックスESに短縮、米国ではハネウェルペンタックスESと呼ばれていました）は、電子制御シャッターを露出制御ライトメーターに接続し、電子絞り優先自動露出を提供しました。[69] [70]
水平および垂直FPシャッターの従来の最高速度1/1000秒と1/2000秒は、超高品質モデルであっても、1⁄4段分遅すぎることがよくあります。[ 71 ]スプリング駆動のギアトレインは、より高い加速と衝撃を確実に計時します。[72]たとえば、張力の高いFPシャッターの中には、「シャッター幕のバウンス」に悩まされるものがあります。幕がフィルムゲートを通過した後で適切にブレーキがかかっていないと、衝突して跳ね返り、シャッターが再び開き、画像の端に二重露光のゴーストバンドが発生する可能性があります。[73]ニコンF2の超高精度シャッターでさえ、初期の生産初期の問題としてこの問題に悩まされていました。[74]
当初は、アナログ抵抗/コンデンサータイマーで制御される電磁石が、2番目のシャッター幕の解放を制御するために使用されていました（ただし、バネ力で動作していました）。[75] 1979年、ヤシカ コンタックス139クォーツ（日本）は、垂直FPシャッターを含む露出サイクル全体のタイミングとシーケンスを制御するデジタル圧電クォーツ[76] （すぐにセラミックが続きました）発振回路（最終的にはデジタルマイクロプロセッサ制御）を導入しました。 [77]ほぼ瞬時のオン/オフ機能とサイズの割に比較的高い出力を備えた電気「コアレス」マイクロモーターは、1980年代後半にバネに代わる幕やその他のカメラシステムを駆動しました。[78] [79]機械的な可動部品を最小限に抑えることで、慣性衝撃振動の問題を防ぐのにも役立ちました。[80]
ゼンマイ巻きのゼンマイ脱進機は、かなり早く巻き戻る必要があり、最高速が制限される。一般的には1秒だが[81]、ドイツのキネ・エグザクタは1936年に12秒を実現した。[82]オリンパスOM-2の電子タイミング式水平FPシャッターは1975年に60秒に到達し[83]、オリンパスOM-4（ともに日本製）は1983年に240秒に到達した。[84]ペンタックスLX（日本製、1980年）とキヤノンニューF-1（日本製、1981年）はハイブリッド電気機械式FPシャッターを搭載しており、高速は機械的にタイミングを合わせ、低速域の延長には電子制御を採用した。LXでは125秒[85]、F-1Nでは8秒だった。[86]
電子機器は、フォーカルプレーンシャッターの X 同期速度を機械的限界を超えて押し上げることにも関与しています。35 mm カメラの水平 FP シャッターは完全に開いており、1/60 秒までのフラッシュ露出にのみ使用できますが、垂直 FP シャッターは通常 1/125 秒に制限されています。より高速では、通常の 1 ミリ秒の電子フラッシュバーストでは、スリットに対して開いている部分のみが露出します。1986 年、オリンパス OM-4 T (日本) は、オリンパス F280 フルシンクロ電子フラッシュを同期させて、最大 40 ミリ秒間 20 キロヘルツの速度で光をパルス化し、フィルムゲート全体を横切る水平 FP シャッターのスリットを照らすシステムを発表しました。これは、事実上、長時間燃焼 FPフラッシュバルブをシミュレートし、1/2000 秒というシャッター速度でのフラッシュ露出を可能にしました。フラッシュ範囲は同時に失われます。[87] [88]拡張された「FPフラッシュ」同期速度は、1990年代半ばに多くの高級35mm一眼レフに搭載され始め、[89] 1998年のミノルタMaxxum 9 （日本、欧州ではDynax 9、日本ではAlpha 9と呼ばれる）では1/12,000秒に達しました。 [90]一部のデジタル一眼レフでは、1/8000秒まで今でも提供されています。[91] [92] リーフシャッターカメラはこの問題の影響を受けません。
今日のフォーカルプレーンシャッター
フォーカルプレーンシャッターの最高速度は、1999年にニコンD1 デジタル一眼レフで1/16,000秒（X同期は1/500秒）に達した。D1は1/16,000秒の速度にセンサーからの電子アシストを使用し、15.6×23.7mmの「APSサイズ」センサーは35mmフィルムよりも小さかったため、1/500秒のX同期を素早く超えることが容易だった。[93]
しかし、このような超高速のニーズは非常に限られていたため、FPシャッターは2003年に1/8000秒（2006年にはX同期で1/250秒）に後退し、プロレベルのカメラでも同様になりました。さらに、非常に低速の場合は専用のタイマーが必要ないため、最も遅い速度設定は通常30秒です。[91] [92]その代わりに、過去20年間、ほとんどの努力は耐久性と信頼性の向上に注がれてきました。一方、最高の機械制御シャッターは150,000サイクルの定格で[94] 、公称値から±¼ストップの精度（より一般的には±½ストップで50,000サイクル）でした。
ここ数年、デジタルのコンパクトカメラは、フィルムベースのコンパクトカメラで使用されていた、摩耗しやすい繊細な可動部品を備えた従来の機械式リーフシャッターに代えて、イメージセンサーのタイミング電子サンプリングを採用している。過去にはフォーカルプレーンシャッターを使用していたデジタルカメラでも、同様のことが起きている。例えば、レンズ交換式デジタルカメラのパナソニック ルミックス DMC-G3 (2011、日本) には FP シャッターが搭載されているが、20 フレーム/秒の SH バーストモードでは、機械式シャッターを開いたままにして、デジタルセンサーを電子的にスキャンする。ただし、解像度は 16 MP から 4 MP に低下する。[95]
