フライングスポット スキャナ(FSS) は、高解像度、高光出力、低持続のブラウン管(CRT) などのスポット光の走査源を使用して画像をスキャンします。通常、スキャンされる画像は、映画フィルムなどの写真フィルム、またはスライドや写真乾板上にあります。スキャナの出力は通常、テレビ信号です。
基本原則
CRT ベースのスキャナの場合、電子ビームが CRT の表面を横切ると、信号の形式に適した線数とアスペクト比のスキャンが作成されます。このスキャンの画像は、レンズによってフィルム フレームに焦点が合わせられます。その光はスキャン中の画像を通過し、各色 (赤、緑、青) ごとに 1 つずつある光電子増倍管によって比例した電気信号に変換されます。光電子増倍管は、フィルムをスキャンする際のビーム スポットの強度の変化を検出し、各色チャネルごとに 1 つずつ比例した電気信号に変換されます。
光源としてモノクロ CRT を使用するテレシネは、フライング スポット スキャナーと呼ばれます。FSS 技術の利点は、スキャン後に色分析が行われるため、単純な二色性フィルターを使用して光を各光電子増倍管に分割でき、初期の電子カメラで発生したような登録エラーが発生しないことです。
初期の使用
.jpg/500px-Film_Optical_Sensing_Device_for_Input_to_Computers_(FOSDIC).jpg)
歴史的には、フライングスポットスキャナは、1920年代の電子テレビの黎明期に、原始的なライブアクションスタジオカメラとしても使用されていました。 [1] [2]回転する穴あきニプコーディスク を備えたプロジェクターが、ステージをスキャンするスポットを作成しました。この方法で被写体をスキャンするには、完全に暗いステージが必要であり、制作には非現実的でしたが、実用的なイメージングピックアップチューブが完成する 前に、初期の研究者にライブ画像を生成する方法を提供しました。
デュモント ビタスキャン
フライングスポット スキャナ技術は、後にデュモント研究所によって 1956 年にリリースされたVitascanカラーテレビ システムに実装されました。Vitascan は、フライングスポット CRT を内蔵したカメラを使用して NTSC カラー ビデオを制作しました。この CRT はカメラのレンズを通して投影され、特別な遮光スタジオ内の被写体を照らします。CRT カメラからの光は、4 つの光電子増倍管 (赤用 2 つ、緑用 1 つ、青用 1 つ) を内蔵した特別な「スクープ」によって拾われ、スタジオ内のタレントのビデオが提供されます。スタジオが完全に暗くなることを前提としていた以前の FSS システムとは異なり、Vitascan は、タレントの便宜を図るためにスタジオを照らす特別なストロボ ライトを使用し、スキャンを妨げないように光電子増倍管スクープのブランキング インターバル パルス中に点灯します。
放送利用
フライングスポットスキャナーは、テレビ放送とその後のポストプロダクションで使用するために、静止プリント面と映画フィルムの両方をスキャンするために使用されました。フライングスポットスライドスキャナーは、局の識別画像とテストフィルムをテストテレビ画像に変換するために使用されました。スライドを交換するために、スライドプロジェクターのようなスライドチェンジャーがありました。 [3] フライングスポット映画フィルムスキャナーは、テレビの初期の頃から使用されていました。フィルムカメラは初期のテレビカメラよりも品質が良かったからです。フライングスポットスキャナーの初期の製造業者は、Bosch FernsehとCintelでした。Cintelは1950年代から2000年代までフライングスポットスキャナーを製造していました。 [4] [5] [6]フライングスポットスキャナーのチューブには寿命があり、使用するにつれて数量が減少します。ほとんどのフライングスポットスキャナーは、露光されたフィルム画像を通してレンズに照射される緑色の光を使用します。白色光の方がより良い画像になります。フライングスポットスキャナは、画像化とフィルムへの白色光のための電荷結合素子ラインアレイ（CCD）に置き換えられました。 [7]
参照
- フランク・グレイ（研究者）
- テレビの歴史
- 電子ビデオ録画
- FOSDIC は、米国国勢調査のフォームをデジタル化するために使用される飛行スポットスキャナです。
- 映画用フライングスポットスキャナーのメーカー、Cintel
- スピリット データシネCCD スキャナー
フォトギャラリー
-
機械式フライングスポットスキャナー 1931 -
機械式フライングスポットスキャナーテレビスタジオ 1931 -

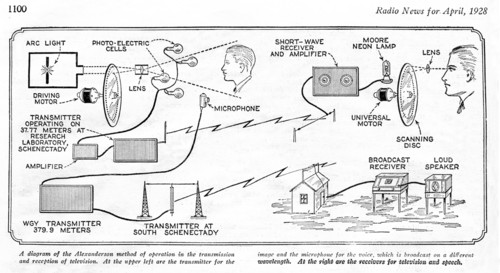

初期のテレビシステム図 -
ブラウン管 -
1921年のブラウンブラウン管 -
光電子増倍管とシンチレータ -

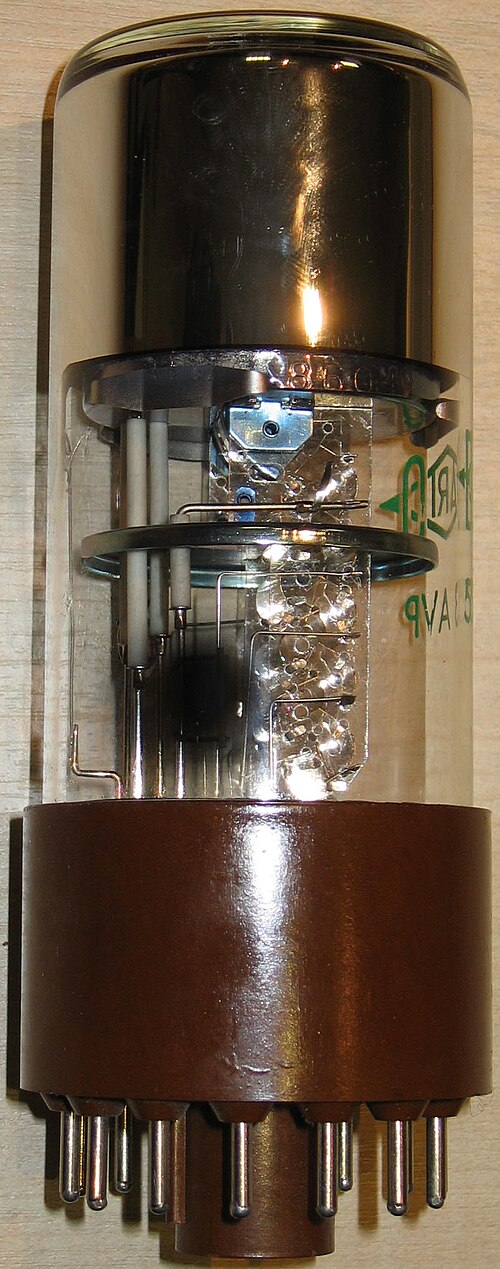

光電子増倍管 -
光電子増倍管
