フェンダー ノイズレス ピックアップ

フェンダーノイズレスシリーズは、フェンダー ミュージカル インストゥルメンツ コーポレーションが製造するエレキギター ピックアップのラインで、シングル コイルピックアップの特徴的なサウンドを維持しながら、60 サイクル (Hz) のハムノイズをキャンセルするように設計されています。1998 年に導入されたこれらのピックアップは、従来のフェンダー シングル コイル ギター ピックアップの形状と幅のスペースに一致するようにコンパクトに積み重ねられた 1 組のシングル コイルで構成され、わずかに高さがあるだけです。上部のコイルが実際に音源であり、下部のコイルが電源のハムの減衰を担っています。 アルニコ^[1] 5 本の磁気バーが 1 つのコイルから他のコイルまで伸びており、それらを分離する柔らかい鉄鋼スペーサー プレートと交差していますが、それに触れていません。スペーサー プレートには主に 2 つの機能があります。下部のコイルを弦の振動から分離して、音が上部のコイルからのみ拾われるようにすることと、両方のコイルを通過する磁束を増加させてピックアップの出力を高めることです。これは、オリジナルのノイズキャンセリングピックアップであるハムバッカーとは対照的です。ハムバッカーは、反対位相の2倍の幅で水平に隣接するシングルコイルピックアップのペアです。^[2]

このシリーズにはエレキギターとベースギターのモデルが含まれています。

1987年から1998年まで、フェンダーはストラトキャスターのストラトプラスモデルにレースセンサーピックアップを使用していました。レースセンサーは、コイルとマグネットの両方を囲む独自の放射場バリアシステムを使用した革新的なピックアップ設計で、不快な60サイクルハムを排除します。特許取得済みのレースマイクロマトリックスコームは従来のボビンに代わるもので、従来のピックアップよりも広い音域と優れた弦バランスを実現しています。^[3]レースセンサーは、一部のフェンダーモデルでデュアリピックアップ（隣接する2つのシングルコイルが擬似ハムバッキングピックアップとして動作）としても構成されていました。レースセンサーピックアップは、現在でもレースミュージックプロダクツから販売されており^[4]、フェンダーギターで提供されているものよりも多くのバリエーションがあります。ストラトプラスギターに搭載されているピックアップのカバーには「Fender Lace Sensor」と表示されています。ゴールドレースセンサーモデルは、ジェフ・ベック、エリック・クラプトン、バディ・ガイがシグネチャーシリーズのストラトキャスターに長年使用していたピックアップです。ストラトプラススタンダードは3つのゴールドレースピックアップを使用していますが、フェンダーはストラトプラスのさまざまなモデルで他の種類のレースセンサーピックアップを使用していました。^[5]

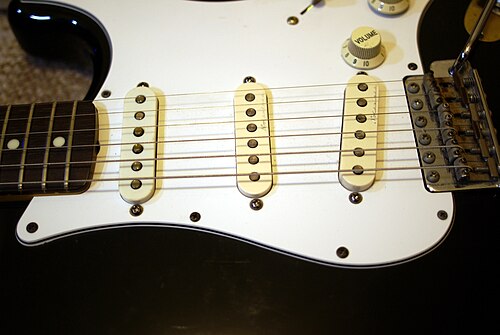

現在ではヴィンテージ ノイズレス^[6]と呼ばれているノイズレス ピックアップは、1998 年から 2003 年の間に製造されたフェンダー アメリカン デラックス シリーズ ストラトキャスターのオリジナル装備でした。現在ではメキシコのエンセナダ工場で製造された多くのフェンダー ギター (いわゆる「Made in Mexico」、または「MIM」ギター^[7] )やフェンダー カスタム ショップギターに広く使用されており、 2001 年以降はエリック クラプトン ストラトキャスターシグネチャー モデルの標準ピックアップとなっています。ヴィンテージ ノイズレス ピックアップは現在もフェンダーから販売されています。ヴィンテージ ノイズレス ピックアップはアルニコII マグネットを使用します。^[8]これらのピックアップは、シングル コイルの利点、つまり前者の特徴的なサウンドと後者の静けさを組み合わせることを目的とした 3 年間の研究の成果です。フェンダーの意図は、ヴィンテージ ストラトキャスターのサウンドとレース センサーピックアップの静けさを再現できるピックアップを開発することでした。 [ ^9]ストラトキャスターバージョンは、古びた白または黒のピックアップカバーに金色の筆記体でエンボス加工された「Noiseless」という文字と、交互に配置されたポールピースの使用によって識別されます。^[10]ストラトキャスターのヴィンテージノイズレスピックアップセットには、トーンコントロール用の2つの1MΩポテンショメータ（「ポット」）と0.022μFコンデンサ、^[11]ボリュームコントロール用の1つの500kΩポット、トレブルブリード回路用の680pFコンデンサと220kΩ抵抗、^[12]および配線図が同梱されています。^{[13]ヴィンテージノイズレスピックアップセットは}、テレキャスターとジャズベースでも利用できます。

• ポリソルコーティングされた^[14]マグネットワイヤー
• 交互に配置された手作業で面取りされたポールピース
• アルニコIIマグネット
• ファイバーボビン^[15]
• ビニールコーティング出力線
• ネック/ミドル/ブリッジ出力: 9.8 kΩ
• ネック/ミドル/ブリッジインダクタンス: 3.0 H

サマリウムコバルトノイズレス（SCN） シリーズは、エレキギターとベース用のスタックピックアップの後継シリーズです。これらは、ビル・ローレンスによって設計され、ピックアップの「シングルコイル」トーンを改善しながらノイズをさらに低減することを目的としていました^[16] 。そして、フェンダーによって微調整されました。^{[17] 2004年に発表されたこのピックアップは、ヴィンテージノイズレスピックアップに似ていましたが、ローレンスの磁気}渦電流の制御に関する研究により、アルニコVの代わりに小型のサマリウムコバルト合金磁石を採用するに至りました。サマリウムコバルトは、ピックアップ設計で従来使用されていたアルニコV磁石よりも強力な希土類磁石です。SCNピックアップは、2004年から2010年までアメリカンデラックスシリーズのストラトキャスターに標準装備され、テレキャスターとジャズベースでも使用できましたが、フェンダー社では製造されていません。最も初期のストラトキャスターSCNピックアップには外部マーキングがありませんでした。後期モデルではピックアップカバーの右下隅にSCNのロゴが薄くエンボス加工されていたが、文字に色が付いていなかったため判別が困難であった。^[18]カバーは白、黒、エイジドホワイト、パーチメントから選択できたが、テレセットは黒とクロームのみであった。

SCN の機能は次のとおりです。

• ノイズフリー設計
• 伝統的なサマリウムコバルト磁性材料
• より広く、より柔らかい磁場
• ネック - L : 2.4 H、DC抵抗: 6.5k Ω
• ミドル - L: 2.4 H、DC抵抗: 6.5kΩ
• ブリッジ - L: 3.8 H、DC抵抗: 11.5kΩ

ホットSCNピックアップは、2004年から2010年までHSS（ハムバッキング/シングル/シングル）^[19] アメリカンデラックス ストラトキャスターにのみ使用されていました。ホットSCNピックアップは、標準のSCNストラトピックアップよりもホットな出力を主張しており、ブリッジポジションのホットハムバッキングと適切なバランスをとるように設計されています。ホットピックアップはアンプをより強くプッシュし、ゲインと音量を増加させます。^[20]アメリカンデラックスシリーズHSSストラトは、ネックポジションにシングルコイルSCNピックアップ1つ、ミドルにシングルコイルホットSCNピックアップ1つ、ブリッジに DH-1（「アトミック」）ハムバッキングピックアップ^{[21] 1つを搭載して設計されました。}

フェンダーホット ノイズレス(セラミック ノイズレス) ストラト ピックアップ^[22]は、セラミック磁石を使用したオリジナルのフェンダー ノイズレス ピックアップの巻き上げ^{[23]バージョンです。}セラミック磁石は非常に強力で、通常はより高温になります。ピックアップが高温 (DC 抵抗が高い) であるほど、アンプの負荷が大きくなり、通常はオーバードライブ/歪みが大きくなります。^[24]中音域が明瞭になり、低音域のレスポンスが速くなります。強力な磁石により、極端なゲインでも、ピックアップの明瞭さと明瞭さが維持されます。^[25]これらのピックアップは、ヴィンテージ ノイズレスと同様に、古びた白いピックアップ カバーに銀色の筆記体で「Noiseless」という文字が書かれています。ただし、すべてのポール ピースがフラット (非スタッガード) である点が異なります。ホット ノイズレス ストラト ピックアップは、 2001 年以来、ジェフ ベック シグネチャー モデルでは標準装備となっていますが、^[26]アメリカン デラックスでは利用できませんでした。これらは現在でもフェンダー・カスタム・ショップで入手可能である。^[22]特徴は以下の通りである。

• セラミック磁石
• ポリゾルコーティングマグネットワイヤー
• 各弦にフラッシュマウントポールピース
• ビニールコーティングされた出力線とプラスチックボビン
• 直流抵抗: 10.4kΩ (ネック/ミドル/ブリッジ)
• インダクタンス 3.0ヘンリー（ネック/ミドル/ブリッジ）

N3 ノイズレスピックアップは、2010年から2016年までアメリカンデラックスストラトキャスターに搭載されていました が、その時点でアメリカンデラックスはエリートシリーズストラトキャスターに置き換えられました。N3 ノイズレスセットは、3つのピックアップポジションで異なるタイプのマグネットを使用して設計されており、より丸みのあるサウンドのためにネックにアルニコIII、より甘いサウンドのためにミドルにアルニコII、よりホットなサウンドのためにブリッジにアルニコVが配置されています。^{[9] N3 ノイズレスピックアップは、ストラトキャスター、}テレキャスター、ジャズベース用にフェンダーによって製造されていましたが、フェンダーからはもう入手できません。白いピックアップカバーに筆記体のフェンダーロゴと銀色の筆記体で「N3」の文字があることで識別されます。

N3 に含まれる機能:

• 直流抵抗: 6.8kΩ
• 3種類の磁石:
  • ネック：アルニコIII
  • 中央：アルニコII
  • ブリッジ：アルニコV
• わずかにずらして斜めにカットされたポールピース
• フォームバールマグネットワイヤー
• ビニールコーティング出力線
• はんだレスプリント基板ボビン^[27]

Gen 4 Noiseless ^[28]ピックアップは、2016年から2019年までフェンダーエリートストラトキャスターに搭載されていました。これらは、古びた白または黒のピックアップカバーに筆記体のフェンダーロゴ^[29]と銀色の大文字のブロック体で「NOISELESS」という文字で識別され、ピックアップの下側には「N4 MVT」と刻印されています。ストラトキャスター、テレキャスター、ジャズベース用のGen 4 Noiselessピックアップは、フェンダーから引き続き入手可能です。

N4 の機能は次のとおりです。

• ノイズのないビンテージスタイルのトーン
• シールド線でさらにノイズを低減
• アルニコVマグネット
• わずかにずらしたポールピース
• 直流抵抗:
  • ブリッジ: 10.3K
  • 中央: 10.3K
  • ネック: 10.3K
• インダクタンス
  • ネック/ミドル: 3.2ヘンリー
  • ブリッジ: 3.6ヘンリー
• リード線の色でネック/ミドル/ブリッジを識別します

ウルトラノイズレスピックアップは、2019年にフェンダーウルトラストラトキャスター、^[30]ウルトラジャズマスター、^[31]ウルトラテレキャスター、^[32]ウルトラプレシジョンベース^[33]に導入されました。ウルトラノイズレスピックアップは、異なるマグネットと、互い違いの面取りされていないポールピースを含む、Gen 4ノイズレスピックアップの完全な再設計です。ウルトラノイズレスピックアップには2つのバージョンがあります。ウルトラノイズレスヴィンテージピックアップは、ウルトラテレキャスターとウルトラストラトキャスターSSSに標準装備されており、「ハムのない本物のフェンダーシングルコイルサウンド」を提供すると言われています。2つのウルトラノイズレスホットピックアップはウルトラストラトキャスターHSSに標準装備されており、ユーザーがアンプをオーバードライブに起動できるように、モダンなパフォーマンスとクラシックなトーンを提供すると言われています。これらは、ブリッジポジションでシングルコイルとしてもフルハムバッカーとしても使用できるShawbuckerダブルタップハムバッキングピックアップとペアになっています。見た目は Gen 4 Noiseless とまったく同じで、古びた白または黒のピックアップ カバーに、筆記体の Fender ロゴと銀色の大文字ブロックで「NOISELESS」という文字が入っています。ホット バージョンでは、金色の文字が使用されています。ビンテージ ピックアップの裏面には「ULTRA STRAT VINTAGE」と刻印されていますが、ホット バージョンのピックアップの底面は青で「ULTRA STRAT MODERN」と刻印されています。各ピックアップには 3 本のリード線があります。黒と緑のワイヤーはすべてアース線で、「ホット」リード線は赤 (ブリッジ)、青 (ミドル)、白 (ネック) です。現在、両方のバージョンが Fender から小売パッケージとして販売されています。

超ノイズレス ホット ピックアップ セットの機能は次のとおりです。

• ポリソルコーティングされたマグネットワイヤー
• 交互に配置された非面取りポールピース
• アルニコVマグネット
• ビニールリード線
• 設置ハードウェア
• 直流抵抗
  • SSS ウルトラ ストラトキャスター
    • ネック: 7.9-8.7kΩ
    • ミドル: 7.9-8.7kΩ
    • ブリッジ: 21.6-22.2kΩ
  • HSS ウルトラ ストラトキャスター
    • ネック: 12.3-12.9kΩ
    • ミドル: 12.3-12.9kΩ
    • ブリッジ: 14.21kΩ Shawbucker Double Tap
• インダクタンス
  • ネック: 3.75ヘンリー
  • ミドル: 3.75ヘンリー
  • ブリッジ: 6.6ヘンリー

Player Plus Noiselessピックアップは、2021年にFender Player Plus StratocasterとPlayer Plus Telecaster ^{[34]に導入されました。これらのピックアップは、オリジナルのVintage Noiselessピックアップの現代版であると考える人もいます。 [35]}これらは、Vintage Noiselessと同様に、古びた白いピックアップカバーに金色の筆記体で「Noiseless」という文字で識別されます。Player PlusノイズレスピックアップはアルニコVマグネットを使用し、Vintage Noiseless Alnico IIピックアップよりも高温になります。Fenderは、Player Plusギターのトーンとボリュームの両方のコントロールに1MΩポットを搭載しています。これらのピックアップの技術的な詳細：

• フラッシュマウントポールピース
• 直流抵抗
  • ネック: 10.2-10.4 KΩ
  • 中間: 10.2-10.4 KΩ
  • ブリッジ 10.7-10.9 KΩ

• ジェフ・ベック シグネチャー ストラトキャスター
• エリック・クラプトン シグネチャー ストラトキャスター
• アメリカンデラックスストラトキャスター
• デラックスロードハウスストラトキャスター^[36]
• エリートストラトキャスター^[37]
• ウルトラストラトキャスター^[38]
• ウルトララックスストラトキャスター^[39]
• プレイヤープラスストラトキャスター^[34]
• HERシグネチャーストラトキャスター^[40]
• トム・モレロ ストラトキャスター^[41]
• デラックスプレイヤー（スーパーストラトキャスター^[42]）^[43]
• プレイヤープラステレキャスター^[44]
• ウルトラテレキャスター^[45]
• ウルトラリュクステレキャスター^[46]
• アメリカンウルトラジャズマスター^[47]

ジャクソンギターの エイドリアン・スミスUSAシグネチャー・サンディマスギターモデルには、フェンダーSCNネックピックアップとミドルピックアップも搭載されています。^[48]
