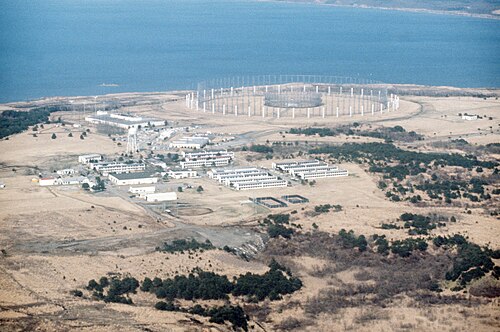

AN /FLR-9は、冷戦中に優先度の高いターゲットのHF/DF方向探知のために8か所に構築された、非常に大きな円形配置のアンテナアレイの一種です。「アイアンホース」と総称されるこの世界規模のネットワークは、地球上のほぼどこでもHF通信の位置を特定できました。その外側の反射スクリーン（96基の120フィート（37メートル）の塔に支えられた1056本の垂直の鋼線）が非常に大きいため、FLR -9は一般に「エレファントケージ」というニックネームで呼ばれていました。1960年代前半から中頃に構築され、2016年5月にアラスカのエルメンドルフ・リチャードソン統合基地で最後に運用されたFLR-9が退役しました。[1]円形配置のアンテナアレイを使用していたアメリカ海軍のAN/FRD-10と混同されることがあります。
説明
AN /FLR-9操作およびサービスマニュアル[2]では、アレイについて次のように説明されている。
アンテナアレイは、3 つの同心円状のアンテナ素子リングで構成されています。各素子リングは、1.5 ～ 30 MHz の無線スペクトルの割り当てられた部分の RF 信号を受信します。外側のリングは通常 2 ～ 6 MHz の範囲 (バンド A) をカバーしますが、1.5 MHz までの限定されたカバレッジも提供します。中央のリングは 6 ～ 18 MHz の範囲 (バンド B) をカバーし、内側のリングは 18 ～ 30 MHz の範囲 (バンド C) をカバーします。バンド A には、78.4 フィート (23.9 m) 間隔 (7.5 度) で配置された 48 個のスリーブ モノポール素子が含まれます。バンド B には、37.5 フィート (11.43 m) 間隔 (3.75 度) で配置された 96 個のスリーブ モノポール素子が含まれます。バンド C には、中央の建物の周囲に円形に配置された木製の構造物に取り付けられた 48 個のアンテナ素子が含まれます。バンド A と B の素子は垂直偏波です。バンド C の素子は、電気的に結ばれ、上下に配置された 2 つの水平偏波ダイポール アンテナ サブ素子で構成されます。
このアレイは、直径 1,443 フィート (439.8 m) の地上スクリーンの中央に配置されています。この配置により、最大 4,000 海里 (7,408 km) 離れた場所からの信号を 正確に方向検出できます。
FLR-9は以下の場所に建設されました: [3]
- USASA フィールドステーション アウクスブルク(ガブリンゲン カゼルネ)、ドイツ
- チクサンズ、イギリス
- クラークAB、フィリピン
- エルメンドルフ・リチャードソン統合基地、アラスカ州、アメリカ合衆国（旧称：エルメンドルフ空軍基地）
- カラムルセル、トルコ
- タイ、ウドンタニ県、第 7 無線研究フィールド局/ラマサン局
- 三沢基地、日本、1963年から1965年にかけて建設され、2014年から解体された。[4]
- サン・ヴィート・デイ・ノルマンニ航空基地、イタリア（イタリア、ブリンディジ近郊）
技術の進歩により、FLR-9は時代遅れとなった。1997年、フィリピンの旧クラーク空軍基地にあったFLR-9は、35,000席の布張りの円形劇場に改装された。2002年5月初旬、サンヴィートのFLR-9の計画的な解体が始まり、同月末までに完全に解体された。アレイが立っていた場所のマークは地面に残っているが、構造物は完全に消え去った。[5]
三沢での FLR-9 の解体は 2014 年 10 月に始まりました。[6]
2016年5月25日、 エルメンドルフ・リチャードソン統合基地で最後の現役FLR-9の退役式典が開催された。 [1]
