航路図

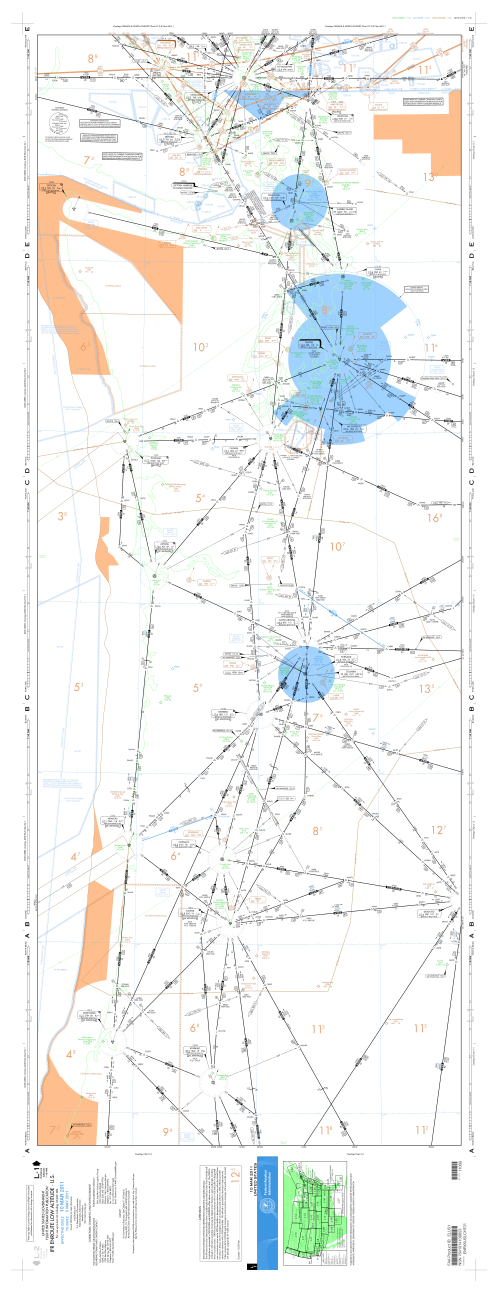

航空学において、航路図とは、飛行の航路段階で計器飛行方式(IFR)に従って飛行するパイロットを誘導する航空図のことです。

概要

航路図（en route ^[1]またはenroute ^[2]とも呼ばれる）には、VORやNDBなどの無線航法援助施設（navaids）、航法フィックス（ウェイポイントやインターセクション）、標準航空路、空港の位置、最低高度など、計器飛行に役立つ詳細な情報が記載されている。目印や地形などの計器航法に直接関係のない情報は含まれていない。

航路図は高高度版と低高度版に分かれており、それぞれ高高度飛行と低高度飛行の航空路と航法援助施設に関する情報が記載されています。低高度と高高度の区分は通常、飛行レベルへの移行を示す高度として定義されます(米国では慣例により、これは 18,000 フィート MSLとみなされます)。

歴史的には、航空航法地図、航空路地図、飛行図などと呼ばれていました。^[3]^{[検証に失敗]}^[4]^{[検証に失敗]}
