エコフィスク油田

エコフィスク
エコフィスク
	北海油田
	エコフィスクの場所
国	ノルウェー
位置	北海中央部
ブロック	2/4、2/7、7/11
オフショア/オンショア	オフショア
座標	北緯56°32′57.11″ 東経3°12′35.95″ / 北緯56.5491972° 東経3.2099861° / 56.5491972; 3.2099861
オペレーター	コノコフィリップススカンジナビア AS
パートナー	ペトロ・; エクイノール・; エニ; ・コノコフィリップス; ・トタルエナジーズ
フィールド履歴
発見	1969
生産開始	1971
生産
現在の石油生産量	1日あたり127,000バレル（約6.33 × 10 6 t/年）
現在の石油生産年	2013年 [1]
フォーメーションの作成	エコフィスク層とトル層（暁新世前期と白亜紀後期）

エコフィスクは、スタヴァンゲルの南西約320km（200マイル）にある北海のノルウェーセクターのブロック2/4にある油田です。1969年にフィリップス石油会社によって発見され、^[1]北海で最も重要な油田の1つであり続けています。これは、フローニンゲンガス田の発見を「きっかけ」に北海で200を超える探査井を掘削した後の最初の石油発見でした。^[2] 1971年、フィリップスは4つの海底井からタンカーに直接生産を開始しました。^[3]石油生産は少なくとも2050年まで継続される予定です。^[4]

グレーター・エコフィスク地域は、タラ油ガス・コンデンセート田、エコフィスク、西エコフィスク、トール油田、アルブシェル油ガス田、エルドフィスク油ガス田、エンブラ油ガス田、エッダ油ガス田で構成されています。エコフィスク・センターは、ヴァルハル、ホド、ギダ、ウラ、スタットフィヨルド、ヘイムダル、トムメリテン、グルファクスなどの周辺油田への輸送拠点となる、プラットフォームと構造物の広大な複合施設です。複合施設全体は29のプラットフォームで構成されています。^[3]生産された石油は、ノルパイプ石油パイプラインによってイギリスのティーズサイド製油所に輸送されます。^{[5]天然ガスは、}ノルパイプガスパイプラインによってドイツのエムデンに輸送されます。^[6]

地質学

エコフィスク油田は、中央にグラーベンを持つ南北方向に伸びる背斜で、面積49 km ² (19 平方マイル)、垂直閉鎖244 m (801 フィート)、ペルム紀ツェヒシュタイン塩運動によって塩枕の形で形成された長さ305 m (1,001 フィート)の炭化水素柱の構造を形成しています。^[7]約3 kmの深さの生産ゾーンには、暁新世のエコフィスク層と上部白亜紀のトル層があり、どちらも30〜40%の多孔度を含むチョークグループの岩石です。 ^[8] 「貯留岩は...真のチョークであり、遠洋性の単細胞の黄金色の藻類または円石藻の骨格残骸で構成された細粒の石灰岩です。」^[9]源岩は上部ジュラ紀のキンメリッジアン頁岩である。^[10]

この構造は1960年代に地震反射データを使用して発見されましたが、上部にある新生代岩石のガス飽和度が高い領域により地震速度が低下したため、当初の解釈は歪んでいました。 ^[7]しかし、貯留岩石の高い多孔性により地震振幅が増加し、等厚線図を使用して純受益量を決定することができます。^[7]

沈下

1980年代半ば、エコフィスク油田全体、特にプラットフォームが予想外の規模の沈下を起こしていることが判明した。詳細な地質学的調査により、これはチョーク層の貯留岩の圧縮続成作用の遅れによるものであることがわかった。炭化水素が生産されるにつれて間隙水圧が低下し、有効応力が増加して沈下を招いた。^[11]貯留層を再加圧するために注水が開始されたが、水で飽和したチョークの圧縮強度は油で飽和したチョークよりも低いため、海底は沈下し続け、数メートルの変位が記録された。フィリップス石油の採掘権終了時には総沈下量が約6メートル（20フィート）に達すると計算されたが、プラットフォームを安全に保つには大きすぎるものであった。

ノルウェー政府はフィリップスに対策を講じるよう圧力をかけ、フランスのテクニップ社に解決策を見つけるよう命じた。7 つのプラットフォームのうち 5 つは相互接続されていたため、同時に約 6 メートル (20 フィート) 持ち上げる必要があった。最終的に提案された解決策は、プラットフォームの鋼管脚を延長することだった。その後、これらの脚に大きなフランジが溶接され、すべてのフランジが溶接され脚が切断されると、1 回の操作で 5 つのプラットフォームが同時に持ち上げられ、フランジの間に延長パイプが取り付けられる。すべてのフランジをボルトで固定すると、プラットフォームは再び安全になる。

4日間に及んだ持ち上げ作業は、14台のNUM 760F CNCのネットワークと同期した108台の油圧シリンダーのおかげで、1987年8月17日午後11時30分に完了しました。^[12]シリンダー同士の位置公差（プラットフォームあたり6メートル（20フィート）の延長で+/- 3 mm（0.12インチ）、プラットフォーム間で+/- 100 mm（3.9インチ））は、38時間維持される必要がありました。フランジを脚に溶接している間、これらの油圧シリンダーがすべての荷重を引き受けました。この大規模なジャッキアップの数日前に、ホテルのプラットフォームが持ち上げられましたが、これは他のプラットフォームと相互接続されていなかったためです。これらのシリンダーの総揚重能力は約 40,000 トン (39,000 長トン、44,000 短トン) で、最大のジャッキアップ船として ギネス世界記録に掲載されました。

ブラボー大勝利

1977年4月、エコフィスク・ブラボー・プラットフォームで油井の噴出事故が発生した。原因は、油井安全弁の設置ミスだった。^[13]推定流出量は8万～12万6千バレル（12,700～2万m3）で^、北海で最大の噴出事故だった。レッド・アデアと彼の乗組員は、噴出物の封鎖に協力した。^[14]

画像

エコフィスクからの年間石油生産量。

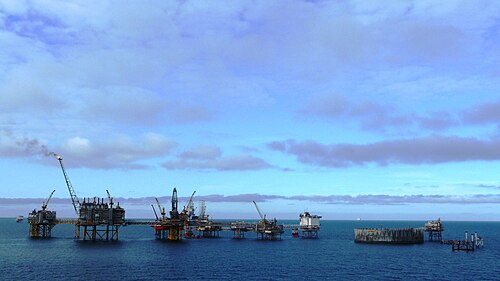

2010 年のエコフィスク複合施設。
ノルウェーの石油生産量（年別、油田別）
