等厚線図

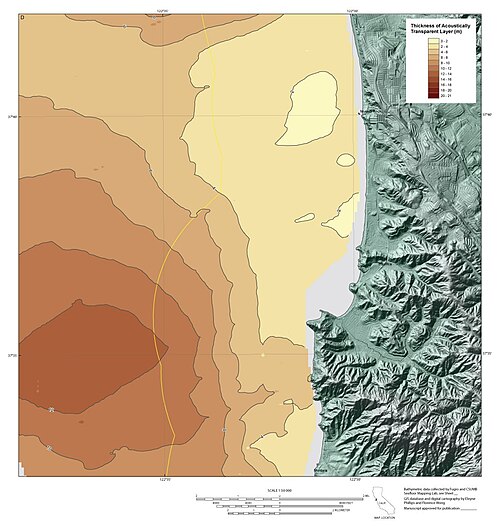

等厚線図（/ ˈaɪsoʊpæk / ）は、表形式の単位、層、または地層内の厚みの変化を示します。等厚線は、ある領域における等厚の等高線です。等厚線図は、水路測量、層序学、堆積学、構造地質学、石油地質学、火山学などで利用されます。

等厚線図は等厚線図に似ていますが、これらの用語は実際には層内の厚さの変化を表示する異なる方法を表しています。^{[ 1 ] [ 2 ]}

• 等厚線図は、層境界に垂直に測定された厚さの等厚線を層内に表示します。等厚線図は、真の層序厚（TST）図とも呼ばれます。^{[ 2 ] [ 3 ]}
• 等厚線図は、層の厚さを垂直方向に測定した際に、その層の厚さが等しい線を表示するものです。地質学における等厚線図は、真垂直厚さ（TVT）図とも呼ばれます。^{[ 2 ] [ 3 ]}

したがって、等厚線図と等層厚線図が同じになるのは、示されている層の上面と下面の両方が水平である場合のみです。示されている層が傾斜している場合（通常は傾斜しています）、その層の等厚線図に表示される厚さは、同じ層の等層厚線図に表示される厚さよりも大きくなります。等層厚線と等厚線という用語は広く混同されており、定義上等厚線図である真の垂直厚さ（TVT）のマップが、誤って等層厚線図とラベル付けされていることがよくあります。^{[ 3 ]}

• Levorsen, AI (1967), Geology of Petroleum, WHFreeman and Company, San Francisco, 724 p.
• Tearpock, Daniel J. および Bischke, Richard E. (2002)、構造的手法を用いた応用地下地質マッピング（第 2 版）、 Prentice-Hall、Englewood Cliffs、822 ページ。

• 油田用語集（2011年6月7日時点のアーカイブ）
