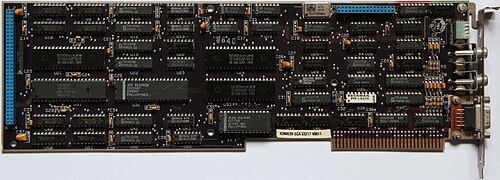

 オリジナル 64 KB IBM EGA カード | |
| 発売日 | 1984年10月[1] |
|---|---|
| 建築 | モトローラ 6845 ;チップおよびテクノロジー82C431、82C432、82C433、82C434 |
| カード | |
| エントリーレベル | IBM EGA カード、チップとテクノロジー、ATI EGA Wonder |
| ミッドレンジ | ATI EGAワンダー800 |
| ハイエンド | ATI EGA ワンダー 800+ |
| 歴史 | |
| 前任者 | モノクロディスプレイアダプタ、カラーグラフィックアダプタ |
| 後継 | IBM 8514、ビデオ グラフィックス アレイ |
拡張グラフィックス・アダプタ（EGA ）は、IBM PC グラフィックス・アダプタ[2] [3]であり 、1984年からの事実上の コンピュータ・ディスプレイ標準であり、オリジナルのIBM PCで導入されたCGA標準に取って代わり、 1987年にVGA標準に置き換えられました。IBMが製造したオリジナルのEGAカードに加えて、互換性のあるサードパーティ製カードが多数製造され、EGAグラフィックス・モードはVGAおよびそれ以降の標準によって引き続きサポートされました。
歴史
EGAは1984年10月にIBMによって発表された[2] [3] 。これは同社の新型PC/ATの直後のことであった。EGAは以前にリリースされたIBM PCにもインストール可能であったが、メインボードのROMのアップグレードが必要であった[4]。
1985年9月に発表されたチップス・アンド・テクノロジーズの最初の製品は、オリジナルの拡張グラフィックス・アダプター上のIBMの独自チップ19個の機能を処理する4チップEGAチップセットだった。その年の11月のCOMDEXまでに、6社以上がC&TのチップセットをベースにしたEGA互換ボードを発表していた。[5]最初のEGA互換ボードは、1985年12月にビデオ・セブンからリリースされ、C&Tのチップセットを使用したVegaだった。[6] : 34 VegaはオリジナルのIBM EGAボードの半分の幅だった。[7]
1984年から1987年にかけて、 Autoswitch EGA [8]やGenoa SystemsのSuper EGAチップセット[9]など、いくつかのサードパーティメーカーが互換性のあるカードを製造しました。その後、VGAの拡張バージョンをサポートするカードも同様にSuper VGAと名付けられました。
EGA規格は1987年にPS/2コンピュータラインでMCGAとVGAが導入されたことで廃止されました。[10]
採択
商用ソフトウェアは、 1984年にリリースされたThe Ancient Art of Warで、 EGAの導入後すぐにサポートを開始しました。 [11] Microsoft Flight Simulator v2.12、[12] [13] Jet、[14] Silent Service、[15] Cyrus [ 16]はすべて1985年にリリースされ、 Windows 1.0とともにEGAサポートを提供しました。1986年にリリースされたSierraのKing's Quest III は、EGAを採用した最も初期の主流のPCゲームの1つでした。
1987年までに、EGAのサポートは一般的になった。[17] 1991年までに作られたほとんどのソフトウェアはEGAで動作できたが、市販のゲームの大部分はCGAやTandyとの下位互換性のため、また拡張EGAモニターを持っていないユーザーをサポートするために、320 × 200の16色を使用していた。350ラインモードは主にフリーウェア/シェアウェアのゲームやアプリケーションソフトウェアで使用されていたが、 SimCityは640 × 350の16色モードで動作する市販ゲームの顕著な例である。[18] [19] The Crimson Diamondのような現代のアドベンチャーゲームは、Adventure Game Studioのようなフリーウェアツールを使用して、EGAスタイルのカラーパレットで現代的な機能を備えたゲームを作成している。[20]
ハードウェア設計
オリジナルのIBM EGAは、64KBのオンボードRAMを搭載した8ビットPC ISAカードでした。オプションのドーターボード（グラフィックスメモリ拡張カード）は、最低64KBの追加RAMを提供し、グラフィックスメモリモジュールキットを完全に実装した場合は最大192KBまで追加できます。[21]これらのアップグレードがなければ、カードは640×350モードで4色に制限されます。[22]
出力はCGAと同様にダイレクトドライブRGB [23] 経由であったが、コンポジットビデオ出力は含まれていなかった。[24] MDAおよびCGAモニターを駆動することができ、またEGA専用に新しくリリースされた拡張カラーモニターも駆動できた。[25]
EGA専用のモニターは、200ラインモードの15.7kHzから350ラインモードの21.8kHzに切り替えることができるデュアルシンク設計を採用していました。 [25]
多くの EGA カードには、カードの背面にモニターの種類を選択するためのDIP スイッチがあります。CGA を選択した場合、カードは 200 行モードで動作し、テキスト モードで 8×8 文字を使用します。EGA を選択した場合、カードは 350 行モードで動作し、8×14 テキストを使用します。
EGA仕様を採用したサードパーティのカードの中には、工場出荷時に128KBのRAMをフル搭載した状態で販売されたものもあれば、複数のグラフィックページ、複数のテキストモード文字セット、大きなスクロールディスプレイを可能にするために256KBものRAMを搭載したものもあった。[8] ATI Technologies EGA Wonderなどのサードパーティのカードの中には、EGA規格に基づいて構築され、800×560までの拡張グラフィックモードや自動モニタータイプ検出などの機能を追加で提供するものもあった。 [26]
機能
EGAは、最大640 × 350ピクセルの解像度で最大16色（固定パレットを使用するか、モードに応じて64色（6ビットRGB）の範囲から選択した色を使用する）のディスプレイと、より高い解像度の2つのモノクロモードを生成します。EGAカードには、追加のグラフィックス機能のためにシステムBIOSを拡張するROMと、カスタムCRTコントローラー（CRTC）が含まれています。[27]
IBM EGA CRTCは、特定のモードオプションを通じてIBM MDAおよびCGAアダプタのすべてのモードをサポートしていますが[27] 、これらのカードで使用されているMotorola MC6845とはレジスタの互換性が完全にはないため、モードを選択するためにレジスタを直接プログラムするソフトウェアは、EGAで異なる結果を生成する可能性があります。[28]
サポートされている解像度は、320 × 200と640 × 200（CGAまたはEGAモニター[29]）、720 × 350と640 × 350（MDAモニター）、320 × 350と640 × 350（EGAモニター）です。EGAは、350ラインモードを使用する場合は21.8kHzでスキャンし、200ラインモードを使用する場合は15.7kHzでスキャンします。[25]
640 × 350 の高解像度モードでは、拡張 EGA モニターが必要で、赤、緑、青の 1 ピクセルあたり 2 ビットの組み合わせからなるパレットから 16 色を選択できます。これは、各原色に 4 段階の強度があり、全体で 64 色になります。640 × 200 および 320 × 200 のグラフィックス モードは、CGA ソフトウェアおよびモニターとの下位互換性を提供しますが、実際の CGA がこれらのモードで制限されている 4 色パレットではなく、 16 色の CGA パレット全体を同時に使用できます。 [29]
EGAの16色グラフィックモードでは、ビットプレーンとマスク レジスタ[30]とCPUのビット演算[31]を組み合わせてグラフィックスを高速化します。同じ技術がVGAでも使用されました。
モード
EGA は以下をサポートします:
- 640 × 350 × 16 色 (6 ビット パレットから 64 色)、ピクセルアスペクト比1:1.37。
- 640 × 350 × 2色、ピクセルアスペクト比1:1.37。
- 640 × 200 × 16色、ピクセルアスペクト比1:2.4。
- 320 × 200 × 16色、ピクセルアスペクト比1:1.2。
テキストモード:
- 40 × 25、8 × 8ピクセルフォント（有効解像度320 × 200）
- 80 × 25、8 × 8ピクセルフォント（有効解像度640 × 200）
- 80 × 25、8 × 14ピクセルフォント（有効解像度640 × 350）
- 80 × 43、8 × 8ピクセルフォント（実効解像度640 × 344）
サードパーティ製ボードの拡張グラフィックモード: [引用が必要]
- 640 × 400
- 640 × 480
- 720 × 540
- 800 × 560
カラーパレット
EGA では、16 色の CGA 色すべてを同時に使用でき、それぞれを 64 色の大きなパレット (赤、緑、青にそれぞれ 2 ビット) からマッピングできます。CGAの代替茶色は大きなパレットに含まれているため、追加のディスプレイ ハードウェアなしで使用できます。後の VGA 標準はこれを基にして、64 色のそれぞれを 256 色の大きなカスタマイズ可能なパレットからマッピングしました。
標準 EGA モニターは、200 ライン モードでの拡張カラー パレットの使用をサポートしていません。これは、モニターが CGA カードに接続されているのか、200 ライン モードを出力する EGA カードに接続されているのかを区別できないためです。EGA は、拡張カラー情報を伝達するためにコネクタの一部のピンを再定義します。モニターが CGA カードに接続されている場合、これらのピンは有効なカラー情報を伝えず、モニターがそれらをそのように解釈すると画面が乱れる可能性があります。このため、標準 EGA モニターは 200 ライン モードで CGA ピン割り当てを使用し、モニターを CGA カードでも使用できるようにしています。[引用が必要]
一部のEGAモニターは切り替え可能で、機械的なスイッチを介して200ラインモードでもフルパレットを使用するように設定できます。320 ×200または640×200の拡張カラーパレットをサポートする市販ゲームはごくわずかでした（DOS版のSuper Off Roadを含む）。[32] [33]
EGA パレットから色を選択する場合、赤、緑、青のチャネルに 2 ビットが使用され、0、1、2、または 3 の値が通知されます。たとえば、マゼンタの色を選択する場合、赤と青の値は中程度の強度 (2、または 2 進数で 10) になり、緑の値はオフ (0) になります。
以下の表は、標準の 16 色の CGA カラーに一致するパレットの例を示しています。これらのカラーは rgbRGB バイナリ (カード内部のビット順序) で表現されています。小文字は低輝度ビット、大文字は高輝度ビットです。10 進値と 16 進値 (同等の24 ビット sRGB Web カラーに変換) も表示されます。
次の画像は、EGA パレット全体を詳細に示しています。
-
64色EGAパレットイラスト -
フル64色EGAパレットテストカード -
カスタム EGA パレットを使用した画面カラー テスト
仕様
EGA は、出力に CGA コネクタと同じ、メスの 9 ピン D サブミニチュア ( DE-9 ) コネクタを使用します。信号規格とピン配置は CGA と下位互換性があるため、EGA モニターを CGA カードで使用したり、その逆を行ったりすることができます。
EGA モードで動作する場合、ピン 2、6、7 は EGA のセカンダリ RGB 信号用に再利用されます (以下のピン配置表を参照)。200 ライン CGA モードで動作する場合、EGA カードは標準の IBM CGA モニターと完全に下位互換性があります。ただし、サードパーティのモニターの互換性はさまざまです。[引用が必要]
サードパーティのモニターは、ピン 2 を内部で接地に接続することがあります。EGA カードに接続すると、EGA の二次赤出力が接地に短絡し、カードが損傷する可能性があります。また、一部のモニターはピン 2 を唯一の接地として配線されており、EGA では動作しません。[引用が必要]
逆に、EGA モニターは CGA アダプターで動作するはずですが、CGA モードに設定されていない場合、二次赤信号は接地され (常にゼロ)、二次青信号は浮動状態 (未接続) になるため、茶色を除くすべての高輝度色が正しく表示されず、未接続の二次青の不確定な状態により、すべての色に変化する青の色合いが発生する可能性があります。[引用が必要]
IBM 5154 EGAモニターには、CGA同期信号で動作する場合の特別なIBM 5153 CGA互換モードがあり、このモードで動作する場合、前述の問題をすべて回避するためにCGAピン配置に自動的に変更されます。[34]
オリジナルのIBM EGAカードには機能コネクタ（青いコネクタJ4、このページの最初の写真を参照）が含まれており、EGAアダプタが使用できるように構成できるいくつかのアナログ信号とデジタル信号に加えて、カードの背面にある2つのRCAコネクタにアクセスできます。 [35]
オリジナルのカードにはライトペンインターフェースも搭載されていました。[ 36 ]
メモリマッピング
カラー テキスト モードおよび CGA グラフィックス モードの場合、ビデオ メモリはアドレス B8000h から始まる 16 KB のアドレスにマップされ、モノクロ (MDA 互換) テキスト モードの場合、ビデオ メモリは B0000h から始まる 16 KB を占有します。これらのアドレス マッピングは下位互換性のためです。
EGA の新しいモードでは、ビデオ メモリはアドレス A0000h から始まり、64 KB を占有します。カラー モードとモノクロ モードのベース アドレスが異なるため、同じコンピューターで EGA をモノクロ グラフィック カードと同時に使用したり、MDA テキスト モードの EGA を同じコンピューターで CGA と同時に使用したりすることができます。
EGA のネイティブ グラフィック モードは、インターリーブ CGA およびHerculesモードとは対照的に、プレーナです。ビデオ メモリは、RGBI カラー スペースの各コンポーネントごとに 1 つずつ、合計 4 つの「プレーン」に分割されます ( 640 × 350 × 2 は 1 つのプレーンのみ)。各ピクセルは、各プレーンの 1 ビットで表されます。赤プレーンのビットがオンになっていても、他のページの同等のビットがオンになっていない場合、画面上のその場所に赤のピクセルが表示されます。その特定のピクセルの他のビットもすべてオンになっている場合は、白になります。
飛行機はモードに応じてサイズが異なります。
すべてのプレーンは、CPU のアドレス空間のセグメント A000 にあります。プレーンはバンク スイッチされており、CPU バス上で一度に読み取ることができるプレーンは 1 つだけです。ただし、プログラマはカード上の制御レジスタを設定して、書き込むプレーンを選択し、複数のプレーンに同時に書き込むことができます。例外は読み取りモード 1 です。このモードでは、4 つのプレーンすべてが読み取られ、プログラムされた「カラー比較」データと比較され、4 つのプレーンすべての比較結果を示すバイトが I/O バス上で読み取ることができます。
