ダミーロードとは、通常は試験目的で電気負荷をシミュレートするために使用される装置です。無線分野では、ダミーアンテナが無線送信機の出力に接続され、アンテナを電気的にシミュレートすることで、送信機を電波を放射することなく調整および試験できます。オーディオパワーアンプの出力にはダミーロードが接続され、スピーカーを電気的にシミュレートすることで、音を出さずにアンプを試験できます。負荷バンクは、試験目的で電源装置に接続され、電源装置本来の電気負荷をシミュレートします。
無線では、このデバイスはダミーアンテナまたは無線周波数終端とも呼ばれます。これは通常、抵抗器であるデバイスで、無線送信機のテストを補助するためにアンテナの代わりに使用されます。送信機を調整している間、アンテナの代わりにこれを使用することで、調整中に送信機が他の無線送信機に干渉しないように、電波が放射されなくなります。（ただし、ダミーロードは理想的ではないため、多少の放射は発生します）。 [ 1 ] アンテナやダミーロードなどの負荷を出力端子に接続せずに送信機をテストすると、電力が送信機に反射され、過熱して損傷することがよくあります。また、負荷なしで送信機を調整すると、負荷がある場合と比較して動作が異なり、調整が不正確になる可能性があります。

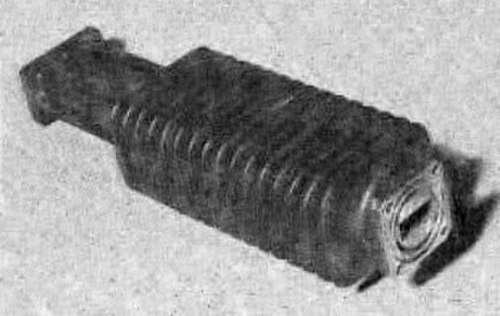

ダミーロードは通常、純抵抗であるべきです。抵抗値は、送信機で使用されるアンテナまたは伝送線のインピーダンス（通常 50 Ω または 75 Ω）と同じである必要があります。 [ 2 ] ダミーロードによって吸収された無線エネルギーは熱に変換されます。ダミーロードは、送信機から供給できる電力量に耐えられるように選択または設計する必要があります。[ 3 ]通常、送信機からの電力を放散するために、何らかのヒートシンクに取り付けられた抵抗器 で構成されています。
理想的なダミーロードは、与えられたインピーダンスにおいて定在波比（SWR）が1:1となる。

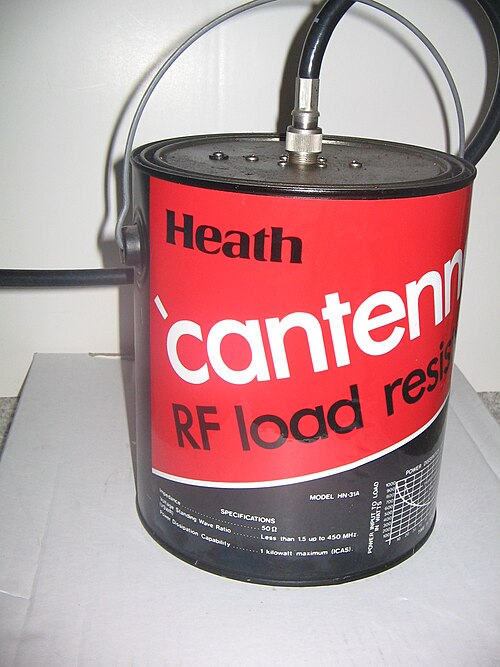

獣医用グレードの鉱物油は、安価な鉱物油の一種であり、アマチュア無線家がRFダミーロードの冷却剤として頻繁に使用している。
オーディオアンプのテストを行う際、スピーカーをダミーロードに置き換えるのが一般的です。これにより、実際に大きな音を出すことなく、アンプが高出力レベルに対応できるかどうかをテストできます。最も簡単な方法は、ボイスコイルの抵抗をシミュレートする抵抗バンクを使用することです。
スピーカーのシミュレーションにおいては、実際のスピーカーは反応性があり非線形であるため、より複雑なネットワークの方が精度が高くなります。スピーカーシミュレーターには多くの設計があり、ボイスコイルのインダクタンス、機械的なサスペンションのコンプライアンス、コーンの質量など、実際のスピーカーのさまざまな特性を重視しています。
電源装置には、負荷バンクと呼ばれるダミー負荷も存在します。これらは、例えば、非常用発電機の工場試験や稼働試験などに使用されます。負荷バンクは、例えば、独立型の風力発電所や小水力発電所などにおいて、負荷喪失時に電力系統を安定化させるためにも使用できます。
電子負荷（またはe-load ）とは、電子回路への負荷をシミュレートする装置またはアセンブリのことです。これは、従来の抵抗器（オーム負荷）の代替として使用されます。
電流源に対応する電子負荷は、電流シンクです。電流源に固定抵抗を接続すると、接続された負荷抵抗によって一定の負荷電流を設定できます。電子負荷の特徴は、負荷電流を一定の範囲内で設定および変化させることができる点です。負荷電流は電子的に制御されます。
電子機器は電気エネルギーを消費し、多くの場合、それを熱に変換します。冷却装置としては、ファンや水冷式冷却装置が使用されます。特定の条件下では、公共電力供給システムへのエネルギーリサイクルも可能です。

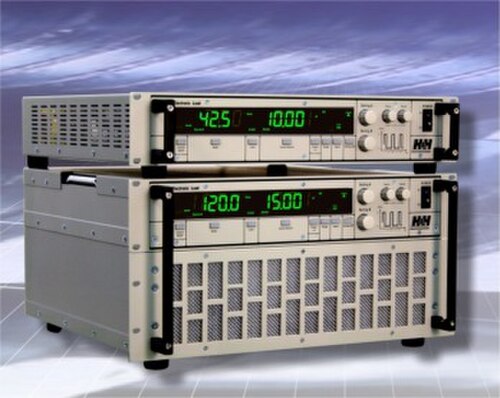

電子負荷は、特に電源、バッテリー、太陽電池、燃料電池、発電機などの試験において、さまざまな用途で使用されています。交流負荷は、変圧器、無停電電源装置（UPS）、または車載電源の試験に使用されます。このような電子負荷の機器構成と電力スペクトルは、一般的に電流設定用のポテンショメータと電力変換用のトランジスタ回路からなる最も単純な回路から始まります。さらに発展した電子負荷は、多くの場合、定電流、定電圧、定電力、定抵抗など、複数の動作モードを提供します。現在では、機器はPLCまたはPCによるリモート制御が可能です。入力電圧や実際の負荷電流などの設定値と測定値は、ディスプレイに表示されます。
