スピリット複製機

スピリットデュプリケーター（北米ではレキソグラフまたはディットーマシン、英国とオーストラリアではバンダマシンまたはフォーディグラフマシンとも呼ばれる）は、1923年にヴィルヘルム・リッツァーフェルトによって発明され、20世紀の残りのほとんどの期間に広く使用された印刷方法です。「スピリットデュプリケーター」という用語は、これらのマシンで使用される溶剤の主成分であるアルコールを指します。^{[1] [2] [3]}

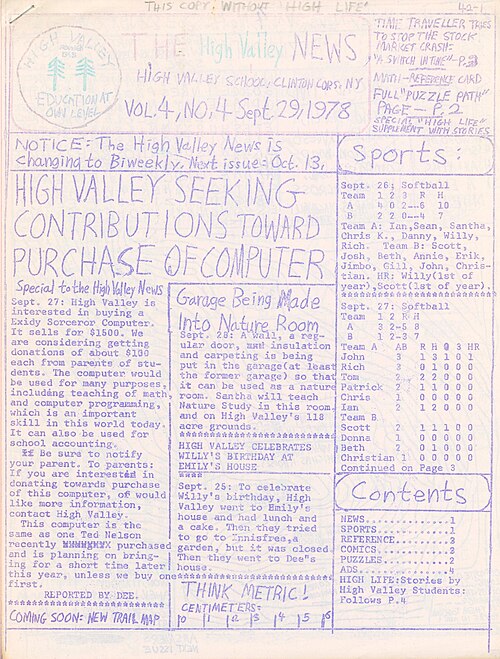

スピリット複製機は、オリジナルから作成できるコピーの数が限られており、コピーのコストが低い（それに応じて品質が低い）ため、主に学校、教会、クラブ、およびファンジンの制作などのその他の小規模組織で使用されていました。

スピリット複写機は、謄写版印刷機やヘクトグラフと共存していました。これらの機械は目的は似ていますが、動作が異なります。

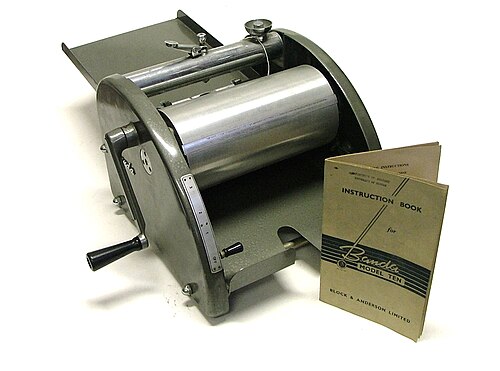

スピリットデュプリケーターは、1923 年に Wilhelm Ritzerfeld によって発明されました。米国および世界で最も有名な製造業者は、イリノイ州の Ditto Corporation です。英国のコピー機は、一般的に、ロンドン NW10 の Willesden にある Associated Automation Ltd によって製造されていました。この会社は、コンピュータメーカーElliott-Automation Ltdの子会社で、Block & Anderson 社のために「Banda」ブランドで製造されていました。どちらの場合も、商標はそれぞれの市場でコピー機とプロセスの両方の一般名になりました。

複写機から取り出したばかりのページのほのかな甘い香りは、精霊複写機時代の学校生活の特徴でした。^[4]

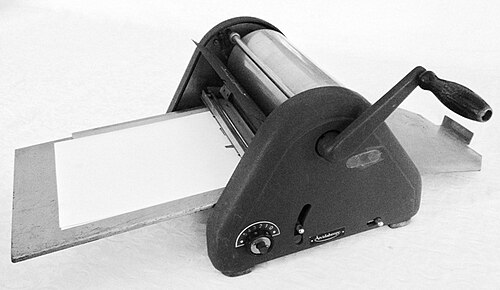

複写機は、2 枚重ねの「スピリット マスター」、別名「マスター シート」を使用します。1 枚目のシートには、タイプ、描画、または書き込みを行うことができます。2 枚目のシートには、さまざまな着色剤のいずれかを染み込ませたワックスの層がコーティングされています。1 枚目のシートに書き込んだりタイプしたりすると、圧力によって 2 枚目のシートの着色ワックスが 1 枚目のシートの光沢のあるコーティングされた裏面に転写され、鏡像が作成されます。これにより、カーボン紙を逆向きに挿入した場合と同じ結果になります。次に 2 枚のシートを分離し、1 枚目のシートを裏面を外側にして機械のドラムに固定して、印刷版として機能します。

スピリット複製では、インクは別に使用されません。最初のシートの裏側に転写されたワックスにインクが含まれているからです。印刷する紙がプリンター内を移動すると、溶剤が吸収芯によって各シート全体に広がります。溶剤を染み込ませた紙が最初のシートの裏側に接触すると、印刷ドラムの下を通過する紙に画像を印刷するのに十分な量の着色ワックスが溶解されます。1人のマスターは40枚程度の良好なコピーを作成できます。その後、着色ワックスが使い果たされるにつれて、コピーは徐々に色が薄くなっていきます。^[5]

通常のワックスの色はアニリンパープル（藤色）で、安価で適度に耐久性があり、コントラストが良好である顔料ですが、マスターは赤、緑、青、黒、さらに入手困難なオレンジ、黄色、茶色でも製造されました。黒以外はすべて、ピンク、ミント、スカイブルーなどの パステル調で再現されました。

スピリット複写機は、1 回の印刷で複数の色を印刷できる便利な機能を備えていたため、漫画家の間で人気がありました。ワックスを塗った 2 枚目のシートを交換することで、多色のデザインを作成できます。たとえば、イラストの赤い部分だけに陰影を付けながら、上部のシートを赤いワックスを塗った 2 枚目のシートの上に配置できます。これが可能だったのは、複写液がインクではなく透明な溶剤だったからです。

複写液は、通常、メタノールやエタノールが主成分で、どちらも安価で、大量に入手しやすく、蒸発が早く、紙にシワが寄りにくいという特徴がありました。画質を向上させるために、「セロソルブ」などの他の溶剤を少量加えることもありました。^[6]

^1938年[7]、ヨハン・ビョルクステンは不燃性の溶剤を発明し、純粋なメチル/エチルアルコールの可燃性を気にせずに電動機械を使用できるようになりました。 「トリクロロフルオロメタン 10%と、メチルアルコール 50%、エチルアルコール 40%、水 5%、エチレングリコールモノエチルエーテル 5% の混合物 90% からなる組成物。この溶剤混合物は、貯蔵庫の密閉空間では不燃性であり、空気に完全にさらされた場合の引火点は 100 °F です。溶剤混合物は心地よい香りがあり、毒性が低く、トリクロロフルオロメタンを添加する前の複製液と同等以上の品質のコピーが得られます。トリクロロフルオロメタンが炎抑制剤として高い効率を発揮するのは、沸点が十分に低く、有機溶剤の表面に不燃性の蒸気膜が形成されるためであり、また、沸点が十分に高いため、夏の高温でも溶剤によって実質的に保持されると考えられています。」

複製されたコピーは、歴史的文書や芸術作品の保存を担当するアーキビストにとって、今や深刻な課題となっている。複製された画像は紫外線にさらされると徐々に色あせ、永久的なラベルや標識としての使用が制限される。蛍光灯は少量の紫外線を放出する。複製されたコピーは直射日光にさらされると、1 か月も経たないうちに色あせ、判読不能になることがある。よく使用される低品質の紙は、未処理のパルプに残留する酸により黄ばんで劣化する。最悪の場合、古いコピーは取り扱う際に小さな粒子に砕け散ることがある。 ^[要出典]
