グリッドディップ発振器

「傾斜計」とは、影響力のあった初期の商用エキスパートシステムである「Dipmeter Advisor」を指す場合もあれば、地球の磁場の傾斜角、つまり垂直面における磁力線の角度を測定する機器を指す場合もある。

グリッドディップ発振器（GDO）は、グリッドディップメーター、ゲートディップメーター、ディップメーター、または単にディッパーとも呼ばれ、近くにある接続されていない無線周波数同調回路の共振周波数を測定する電子機器の一種です。これは、露出したコイルに小振幅の信号を流す可変周波数発振器であり、その電磁場は隣接する回路と相互作用する可能性があります。発振器のコイルが同じ周波数で共振する回路の近くにあると、発振器の出力が低下します。GDOのメーターは、この振幅の低下、つまり「ディップ」を記録するため、この名前が付けられました。

ディップ発振器は、アマチュア無線家によって共振回路、フィルタ、アンテナの特性を測定するために広く使用されてきました。また、伝送線路のテスト、信号発生器、部品のインダクタンスと容量の測定にも使用できます。GDO を使用した測定は、回路の「ディッピング」と呼ばれます。^{[ 1 ]}

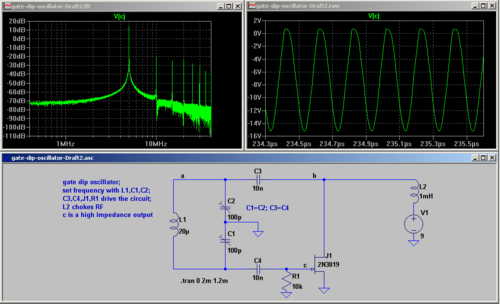

ディップメーターの中核を成すのは、回路図に示すように、校正済みの同調コンデンサと対応する交換可能なコイルを備えた高周波可変周波数発振器です。共振は、GDO内の信号振幅の低下によって示され、装置上のメーターで表示されます。

発振器の露出コイルが別の共振回路の近くにある場合、結合されたペアは低Qトランスとして動作し、それぞれの共振周波数が一致するときに結合が最も効果的になります。結合の程度はディップメーターの発振周波数と振幅に影響を与え、これはいくつかの方法で検出されますが、最も単純で一般的な方法は内蔵マイクロアンメーターを使用することです。コイルと被測定回路間の距離は、GDOの振幅が結合回路によって大きく影響を受けるものの、周波数は影響を受けないように慎重に調整する必要があります。^{[ 1 ] [ 2 ]： 1-8}

グリッドディップ発振器は1920年代に初めて開発され、真空管を用いて作られました。この装置は真空管のグリッド電流の振幅を表示するため、GDOと呼ばれました。

現代のディップメーターはソリッドステートデバイスであり、真空管グリッドの代わりに電流を測定するトランジスタの類似部分を指して、ゲートディップ発振器またはエミッタディップ発振器と呼ばれることもあります。 ^{[ 1 ]}グリッドディップ発振器のソリッドステートバージョンは、より高いQとより低い振幅で動作でき、電源コードに縛られないため、より汎用性があります。

あらゆる種類のディップメーターは、より複雑ではあるものの、多くの同じ機能をより便利に実行でき、より少ない器用さを必要とするアンテナアナライザーに取って代わられつつある。 ^{[ 3 ]}

ディップメーターは、近くの回路で失われる相対的な電力を測定する場合（この場合、メーターに表示される振幅は「低下」する）と、近くの電源供給回路から吸収される相対的な電力を測定する場合（この場合、メーターの振幅はピークに達する）のどちらにも使用できます。どちらの動作モードでも、ピックアップコイルとテスト対象の回路との間の距離を見つけるために、ある程度の実験が必要です。これは、2つの回路が電力を伝達するのに十分なほど近い距離にありながら、電力供給回路が応答回路を圧倒して周波数に関係なく発振させるほど密接に結合していないことを確認するためです。^{[ 4 ]}
