DSLフィルタ（DSLスプリッタまたはマイクロフィルタとも呼ばれる）は、アナログ機器（電話機やアナログモデムなど）と一般加入者線（POTS）回線の間に設置されるアナログ低域通過フィルタです。DSLフィルタは、これらの機器と同一回線に接続されたデジタル加入者線（DSL）サービスとの間の干渉を防ぎます。DSLフィルタがない場合、アナログ機器の周波数帯域の上限付近の信号やエコーによってパフォーマンスが低下したり、DSLサービスとの接続に問題が発生したりする可能性があります。一方、DSLサービスの周波数帯域の下限付近の信号やエコーによって、アナログ機器に回線ノイズなどの問題が発生する可能性があります。
ADSL 用のローパスフィルタの概念は、1996 年に Vic Charlton が Canadian Operations Development Consortium で働いていたときに初めて説明されました: Low-Pass Filter On All Phones. [ 1 ]
DSLフィルターは受動素子であり、動作に電源を必要としません。一部の高品質フィルターには、信号をより洗練させるために能動トランジスタが内蔵されている場合があります。

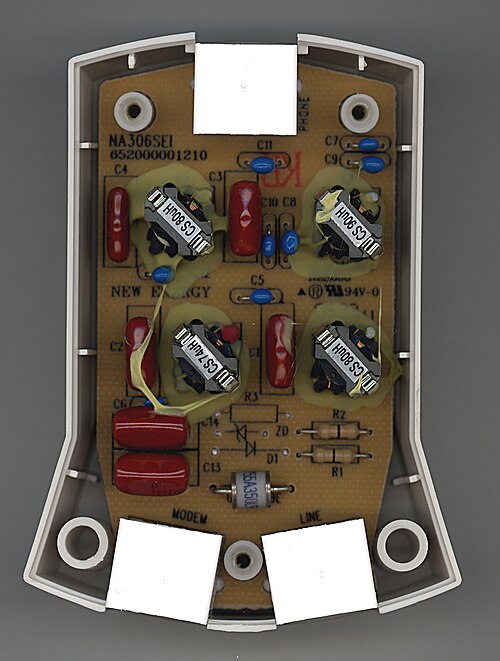

高品質フィルターと低品質フィルターの主な違いは、高品質（そして高価な）アクティブフィルターには、コンデンサ、抵抗、フェライトコアといった一般的な部品に加えてトランジスタが使用されているのに対し、低品質のパッシブフィルターにはトランジスタが使用されていない点である。
既存住宅への一般的な設置では、DSLフィルターを家中のすべての電話機、ファックス機、音声モデム、その他の音声機器に取り付け、DSLモデムのみフィルターなしの機器として残します。壁掛け電話機の場合、フィルターは標準的な壁掛け金具に取り付けられたプレート状になっており、その上に電話機が掛けられます。
新しいケーブルを敷設できる場合は、電話線が家に入った後に分岐させ、一方の回線にDSLフィルタを1つ取り付けて、アナログ機器を使用する家中のすべてのジャックに接続し、もう一方の（フィルタなしの）回線をDSLモデム専用にすることが有利な場合があります。監視アラームや聴覚障害者用電話装置（主に音響カプラを使用する一部の旧型モデル）などの一部の機器は有線接続されており、DSLフィルタを容易に受け入れられない場合があります。これらの機器の一部は、特に有線接続をジャック接続に変換すれば、DSLフィルタまたはスプリッタを使用してフィルタリングできます。
新しいケーブルを敷設するのが現実的でない場合でも、場合によっては、引き込み口で電話回線を分岐させることは可能です。カテゴリ3ケーブル、カテゴリ4ケーブル、またはカテゴリ5ケーブルを使用して建物を配線し、ケーブル内の少なくとも1対のワイヤが未使用である場合、引き込み口（通常はネットワークインターフェースデバイス（NID）ボックス）に「全館」DSLフィルタを設置できます。この目的にはインラインフィルタを使用することもできますが、設置を容易にするために専用の全館フィルタが用意されています。電話機やファックス機に接続するワイヤペアはフィルタを介して電話会社の回線に接続され、DSLモデムに接続するワイヤペアはフィルタなしで電話会社の回線に直接接続されます。 DSLモデムが設置されている壁のジャックでは、市販の2回線スプリッターアダプタを使用して、ケーブルの各回線をそれぞれ別のジャックポートに接続し、回線1として接続します。電話機がある場合は、回線1のジャックに差し込み、DSLモデムはアダプタの回線2のジャックに差し込みますが、そのジャックの位置では回線1の接点を通して給電されます。ツイストペア線は自己遮蔽性があるため、このケーブル共有方式はカテゴリ4およびカテゴリ5のケーブルに適しています。旧式のカテゴリ3ケーブルは4本の平行な線で構成されているため、ペア間でクロストークが発生し、ADSL信号が劣化します。そのため、ケーブル共有は20メートル（65 フィート）程度に制限する必要があります。この方式では、構内配線の変更はNIDでのみ行われ、必要な追加機器は2回線スプリッターアダプタのみであるため、費用と労力を大幅に節約できます。 DSLモデムを使用する壁面ジャックに、元々回線2の配線が接続されていなかった場合は、この手順も実行する必要があるかもしれません。
一部のDSLモデムにはフィルタリング回路が内蔵されており、そこに電話機やファックス機を接続することができる。
