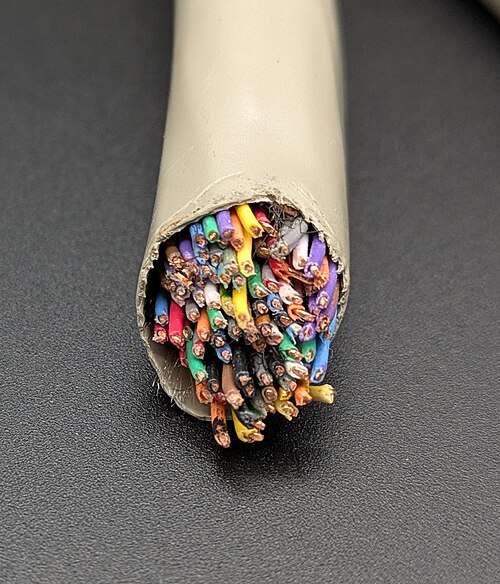

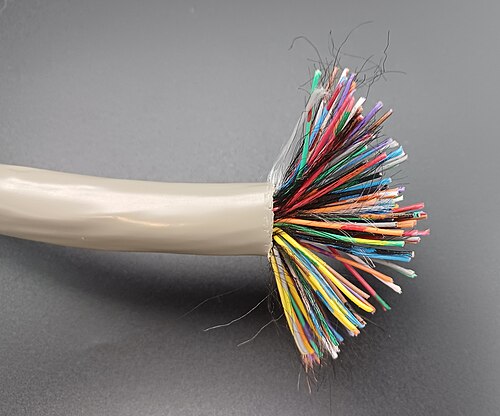

カテゴリー3ケーブルは、一般的にはCat 3またはステーションワイヤと呼ばれ、VGまたは音声グレード[1]（たとえば100BaseVG）とも呼ばれ、電話配線で使用されるシールドなしツイストペア（UTP）ケーブルです。これは、米国電子工業会（EIA）と米国電気通信工業会（TIA）によって共同で定義され、 TIA/EIA-568-Bで公開された標準規格ファミリーの一部です。[2] [3]
10Mbit/sまでのデータを確実に伝送できるように設計されていますが、[4]現代のデータネットワークははるかに高速で動作し、新しい設備では一般的にCat 5e以上のケーブルが使用されます。[5] Cat 3ケーブルには2、3、4、またはそれ以上のペアがある場合があります。[6] [7]
ネットワーキング
Cat 3は、1990年代初頭に10BASE-Tイーサネット、そしてそれよりはるかに少ない範囲で100BaseVGイーサネット、トークンリング、100BASE-T4でコンピュータネットワークに広く使用されました。オリジナルのPower over Ethernet 802.3af仕様はCat 3ケーブルの使用をサポートしていますが、後の802.3at Type 2高出力バリエーションではサポートされていません。[8]一部のユースケースと短距離では、Cat 3は100BASE-TX（2ペア）または1000BASE-T（4ペア）を伝送できる場合があります。このようなユースケースには、趣味で家庭用の短距離電話Cat 3ネットワークをイーサネット用に改造することが含まれます。[9] [10] [11]
Cat 3で100 Mbit/sをサポートする専用の100BASE-T4ネットワークは、ネットワークインターフェースコントローラやスイッチがほとんどリリースされなかったため、珍しいものだったようです。例としては、3com 3C250-T4 Superstack II HUB 100、IBM 8225 Fast Ethernet Stackable Hub [12]、Intel LinkBuilder FMS 100 T4などがあります。[13] [14]同じことがネットワークインターフェースコントローラカードにも当てはまります。100BASE-T4を100BASE-TXでブリッジするには、追加のネットワーク機器が必要でした。
交換
1990年代半ばから、新しい構造化ケーブル配線は、 100BASE-TXに必要な高性能のCat 5eケーブルを使用して構築されることが多くなりました。現在、すべての最新の構造化ケーブル配線にはCat 5eまたはCat 6が使用されています。多くの大規模機関では、 Cat 3を使用するネットワークにアップグレードする場合は必ずCat 5eにアップグレードするというポリシーを採用しています。[15]
参照
参考文献
- ^ CompTIA Network+ レビューガイド: 試験 N10-008。John Wiley & Sons。2021年9月28日。ISBN 978-1-119-80696-7。
- ^ ケーブル規格の進化: TIA/EIA、ISO/IEC、CENELEC [自費出版ソース? ]
- ^ 標準の更新[自費出版ソース? ]
- ^ 「CCNA: ネットワーク メディア タイプ」。Cisco Systems。2017年 9 月 5 日閲覧。
- ^ Spurgeon, Charles E (2000). Ethernet: the definitive guide . O'Reilly. p. 125. ISBN 9781565929524。
- ^ Williams, Lawrence (2020-03-01). 「イーサネットケーブルの種類: Cat 3、5、5e、6、6a、7、8 ワイヤの説明」www.guru99.com 。 2023-04-09に閲覧。
- ^ ウッドワード、ビル（2014年3月5日）。ケーブル配線：銅線および光ファイバーネットワークの完全ガイド。ジョン・ワイリー＆サンズ。219ページ。ISBN 978-1-118-80738-5. 2024年11月18日閲覧。
- ^ IEEE 802.3at-2009、条項33.1.1c
- ^ Cat3 経由のギガビット、WTF [自費出版ソース? ]
- ^ 自宅の電話配線をイーサネットに変換する[自費出版ソース? ]
- ^ 電話回線をインターネット回線に変換する方法: 完全ガイド[自費出版ソース? ]
- ^ IBM 8225 ファースト イーサネット スタッカブル ハブ
- ^ 「3Com 製品の販売終了日」(PDF)。Hewlett Packard Enterprise。
- ^ 「Intel Express 100BASE-T4 ユーザーズマニュアル」。Manualzz。
- ^ 「ウィスコンシン大学 – 新しいデータ/音声ジャックの設置基準」。2013年9月17日閲覧。
