 2 GBコンパクトフラッシュカード | |
| メディアタイプ | 大容量記憶装置のフォーマット |
|---|---|
| エンコーディング | さまざまなファイルシステム |
| 容量 |
|
| 開発 者 | サンディスク |
| 寸法 |
|
| 重さ | 10グラム（標準） |
| 使用法 | デジタルカメラやその他の大容量記憶装置 |
| 延長 | PCMCIA / PC カード |
コンパクトフラッシュ（CF）は、主に携帯型電子機器で使用されるフラッシュメモリ 大容量記憶装置である。フォーマットが規定され、デバイスは1994年にサンディスクによって初めて製造された。 [3]
CompactFlash は、ミニチュア カードやスマートメディアを上回り、初期のメモリ カード形式の中で最も成功したものの 1 つになりました 。その後のMMC / SD、さまざまなメモリ スティック形式、xD-Picture Cardなどの形式が厳しい競争を繰り広げました。これらのカードのほとんどは CompactFlash よりも小型ですが、容量と速度は同等です。P2 やSxSなど、プロのオーディオやビデオで使用する独自のメモリ カード形式は高速ですが、物理的に大きく、コストも高くなります。
CFexpressが取って代わるにつれて、コンパクトフラッシュの人気は低下しています。2022年現在、キヤノン[4]とニコン[5]の最新のハイエンドカメラ、例えばキヤノンEOS R5、キヤノンEOS R3、ニコンZ 9は、 8Kビデオを録画するために必要なより高いパフォーマンスのためにCFexpressカードを使用しています。
従来の CompactFlash カードはパラレル ATAインターフェイスを使用しますが、2008 年に CompactFlash の派生である CFast が発表されました。CFast (CompactFast とも呼ばれます) は、シリアル ATAインターフェイスに基づいています。
2010年11月、サンディスク、ソニー、ニコンは、コンパクトフラッシュ協会に次世代カードフォーマットを発表しました。この新しいフォーマットは、CF/CFastと同様のフォームファクタですが、パラレルATAやシリアルATAではなく、PCI Expressインターフェースに基づいています。 [6] [7] 1Gbit/s（125MB /s ）の読み取りおよび書き込み速度と2TiBを超えるストレージ容量を備えたこの新しいフォーマットは、高解像度のビデオカメラや高解像度のデジタルカメラを対象としていますが、新しいカードはコンパクトフラッシュやCFastとの下位互換性がありません。XQDカードフォーマットは、2011年12月にコンパクトフラッシュ協会によって正式に発表されました。 [8]
説明
CF カードには、厚さ 3.3 mm のタイプ I と厚さ 5 mm のタイプ II (CF2) の 2 つの主な区分があります。タイプ II スロットは、小型ハード ドライブや、Hasselblad シリーズの中判カメラ用の Hasselblad CFV デジタル バックなどの他のデバイスで使用されます。カード速度には、オリジナルの CF、CF 高速 (CF+/CF2.0 を使用)、より高速な CF 3.0 標準、および 2007 年に採用されたより高速な CF 4.0 標準の 4 つの主な速度があります。
コンパクトフラッシュは元々インテルのNOR型フラッシュメモリをベースに構築されましたが、 NAND技術に切り替えられました。 [9] CFは最も古く、最も成功したフォーマットの一つであり、特にプロ用カメラ市場で確固たる地位を築いてきました。CFは、コストとメモリサイズの比率が優れていることと、フォーマットの誕生以来、他のフォーマットよりも一般的に容量が大きいという利点があります。
CF カードは、プラグ アダプタを使用して PC カード スロットに直接挿入したり、パッシブ アダプタまたはリーダーを使用して ATA (IDE) または PCMCIA ストレージ デバイスとして使用したり、USBやFireWireなどの他の種類のポートに接続したりすることができます。新しいカードの種類によってはサイズが小さいため、アダプタを使用して CF カード スロットに直接挿入して使用できます。2005 年現在、このように使用できるフォーマットには、タイプ I スロットのSD / MMC、メモリー スティック デュオ、xD-Picture Card 、タイプ II スロットのSmartMediaなどがあります。マルチカード リーダーの中には、I/O に CF を使用するものもあります。
最初のコンパクトフラッシュカードの容量は2～10メガバイトでした。[10]これは1996年に64MB、1998年に128MB、1999年に256MB、2001年に512MB、2002年に1GBに増加しました。[11] [12]
技術的な詳細
CompactFlash インターフェースは、68 ピンPCMCIA [13]コネクタの 50 ピン サブセットです。compactflash.org によると、「PCMCIA の電気的および機械的インターフェース仕様を完全に満たすパッシブ 68 ピン PCMCIA タイプ II から CF タイプ I へのアダプタに簡単に差し込むことができます」。[14]インターフェースは、電源投入時のモード ピンの状態に応じて、16 ビットPC カード(アドレス制限 0x7FF) またはIDE (PATA) インターフェースとして動作します。[15]
PCカードインターフェースとは異なり、コンパクトフラッシュインターフェースには専用のプログラミング電圧（Vpp1およびVpp2）は提供されていません。[16]
CompactFlash IDE モードは、 ATAインターフェイスより小さいが電気的には同一のインターフェイスを定義します。CF デバイスにはATAコントローラが含まれており、ホスト デバイスからはハード ディスクのように見えます。CF デバイスは 3.3ボルトまたは 5 ボルトで動作し、システム間で交換できます。CompactFlash はCHSおよび 28 ビット論理ブロック アドレス指定をサポートしています(CF 5.0 では LBA-48 のサポートが導入されました)。フラッシュ メモリを備えた CF カードは、非常に急激な温度変化にも対応できます。産業用バージョンのフラッシュ メモリ カードは、-45 °C ～ +85 °C の範囲で動作できます。
NORベースのフラッシュは、新しいNANDベースのシステムよりも密度が低いため、CompactFlash は、1990 年代初頭に導入された 3 つのメモリ カード形式の中で物理的に最大であり、JEIDA/PCMCIA メモリ カード形式から派生したものです。他の 2 つは、ミニチュア カード(MiniCard) とSmartMedia (SSFDC) です。ただし、CF は後に NAND タイプのメモリに切り替わりました。後に日立によって製造されたIBM Microdrive形式は、CF タイプ II インターフェイスを実装していますが、ソリッド ステート メモリではなく、ハード ディスク ドライブ(HDD) です。SeagateもCF HDD を製造しました。
スピード
CompactFlash IDE (ATA) エミュレーション速度は、通常、8x、20x、133x などの「x」定格で指定されます。これはCD-ROMに使用されるものと同じシステムであり、元のオーディオ CD データ転送速度 (150 kB/s) に基づく乗数の形式で最大転送速度を示します。
ここで、R = 転送速度、K = 速度定格です。たとえば、133x 定格は、転送速度が 133 × 150 kB/s = 19,950 kB/s ≈ 20 MB/s であることを意味します。
これらは製造元の速度定格です。実際の転送速度は、いくつかの要因に応じて、カードに表示されている速度よりも高くなる場合も低くなる場合もあります[17]。記載されている速度定格はほとんどの場合読み取り速度であり、書き込み速度はそれよりも遅くなることがよくあります。
ソリッドステート
読み取りの場合、オンボード コントローラは最初にスタンバイ状態からメモリ チップを起動します。読み取りは通常並行して行われ、データのエラー訂正が行われ、その後、インターフェイスを介して 16 ビットずつ転送されます。ソフト読み取りエラーが発生するため、エラー チェックが必要です。書き込みには、スタンバイ状態からの電源投入、ウェア レベリング計算、書き込み先の領域のブロック消去、ECC 計算、書き込み自体が必要です (個々のメモリ セルの読み取りには約 100 ns かかり、チップへの書き込みには 1 ミリ秒以上、つまり 10,000 倍の時間がかかります)。
USB 2.0 インターフェイスは 35 MB/秒に制限されており、バス マスタリング ハードウェアがないため、USB 2.0 を実装するとアクセス速度が低下します。
最新のUDMA-7コンパクトフラッシュカードは最大145MB/秒のデータ転送速度を提供し[18]、USB 3.0のデータ転送速度を必要とします。[19]
IDE から CF へのアダプタには高速 ATA (66 MB/秒以上) ケーブルのサポートがないため、マザーボードへの直接接続は 33 MB/秒に制限されることがよくあります。スリープ/オフからの電源オンは、スタンバイからの電源オンよりも時間がかかります。
磁気メディア
多くの 1 インチ (25 mm) ハード ドライブ (商標名「マイクロドライブ」で呼ばれることが多い) は、通常 3600 RPM で回転するため、回転待ち時間やスタンバイまたはアイドル状態からのスピンアップが考慮される。Seagate の 8 GB ST68022CF ドライブ[20]は、数回転で完全にスピンアップするが、消費電流は最大 350 ミリアンペアに達し、平均電流は 40～50 mA で動作する。平均シーク時間は 8ミリ秒で、9 MB/秒の読み取りと書き込み速度を維持でき、インターフェイス速度は 33 MB/秒である。Hitachi の 4 GB マイクロドライブは、シーク時間は 12 ミリ秒で、6 MB/秒の速度を維持できる。
容量と互換性
CF 5.0仕様は、48ビットの論理ブロックアドレス（LBA）を使用して最大128 PiBの容量をサポートします。 [21] 2006年以前は、磁気メディアを使用したCFドライブが最大容量（最大8 GiB）を提供していました。現在では、より高い容量（最大512 GB）のソリッドステートカードがあります。[22]
2011 年現在、大容量の要件を満たすために、ソリッド ステート ドライブ(SSD) が両方の種類の CF ドライブに取って代わりました。
ソリッドステート容量
サンディスクは2006年9月のフォトキナ見本市で16GBのエクストリームIIIカードを発表しました。 [23]同月、サムスンは16、32、64GBのCFカードを発表しました。[24] 2年後の2008年9月、PRETECは100GBカードを発表しました。[25]
磁気メディア容量
シーゲイトは2004年6月に5GBの「1インチハードドライブ」を発表し、[26] 2005年6月には8GBバージョンを発表しました。[27]
ハードディスクドライブの代わりに使用
2008年初頭、CFAはSATAインターフェースを内蔵したCompactFlashカードのデモを行いました。[28]いくつかの企業が、CFカードをPCI、PCMCIA、IDE、SATA接続に接続できるアダプタを製造しており、[29] CFカードを事実上あらゆるオペレーティングシステムやBIOS、さらにはRAID構成でもソリッドステートドライブとして機能させることができます。
CFカードはIDEバス上のマスターまたはスレーブドライブの機能を実行できますが、バスの共有に問題があります。さらに、DMA（UDMAまたはMWDMAを使用）を提供する最新モデルのカードは、DMAをサポートしていないパッシブアダプタを介して使用すると問題が発生する可能性があります。[30]
信頼性
オリジナルの PC カード メモリ カードは、電源が切れてもデータを保持するために内部バッテリーを使用していました。バッテリーの定格寿命が唯一の信頼性の問題でした。フラッシュ メモリを使用する CompactFlash カードは、他のフラッシュ メモリ デバイスと同様に、任意の「ブロック」に対して限られた数の消去/書き込みサイクルが定格されています。NOR フラッシュは 10,000 ～ 1,000,000 の範囲でより高い耐久性を備えていますが、メモリ カードでの使用には適応されていません。ほとんどの大容量ストレージ用フラッシュは NAND ベースです。2015 年現在、[update]NAND フラッシュは 16 nm に縮小されています。通常、ハード障害が発生するまでのブロックあたりの書き込み/消去サイクルは 500 ～ 3,000 回と定格されています。[31]これは磁気メディアよりも信頼性が低くなります。[32] Car PC Hacks [33]は、Windows スワップ ファイルを無効にして、その拡張書き込みフィルター(EWF) を使用してフラッシュ メモリへの不要な書き込みを排除することを提案しています。[34]さらに、フラッシュメモリドライブをフォーマットするときは、デバイスへの書き込みをできるだけ少なくするために、クイックフォーマット方式を使用する必要があります。
ほとんどの CompactFlash フラッシュ メモリ デバイスは、ブロックが書き込まれる物理的な場所を変更することで、ブロックの摩耗を制限します。このプロセスは、摩耗の平準化と呼ばれます。ハード ディスク ドライブの代わりに ATA モードで CompactFlash を使用する場合、番号の小さいブロックには内容が頻繁に変更されるテーブルが含まれるため、摩耗の平準化が重要になります。現在の CompactFlash カードは、摩耗の平準化をドライブ全体に分散します。より高度な CompactFlash カードは、ほとんど変更されないデータを移動して、すべてのブロックが均等に摩耗するようにします。
NANDフラッシュメモリはソフト読み取りエラーが頻繁に発生する傾向があります。[33] CompactFlashカードには、エラーを検出してブロックを再読み取りするエラーチェックおよび訂正（ECC）が含まれています。このプロセスはユーザーには透過的ですが、データアクセスが遅くなる可能性があります。
フラッシュメモリデバイスはソリッドステートであるため、回転ディスクよりも衝撃の影響を受けにくくなります。
ホスト デバイスが適切なコネクタを使用している場合、非対称のサイド スロットによって、逆さまに挿入することで電気的損傷が発生する可能性が防止されます。
消費電力とデータ転送速度
小型カードは小型ディスクドライブに必要な電力の約5%しか消費せず、より高価な「高速」カードでは45MB/秒を超える妥当な転送速度を維持しています。[35]ただし、 ReadyBoostに使用されるフラッシュメモリに関するメーカーの警告では、500mAを超える電流消費が示されています。
ファイルシステム
民生用デバイスで使用される CompactFlash カードは、通常、FAT12 (最大 16 MB のメディア用)、FAT16 (最大 2 GB、場合によっては最大 4 GB のメディア用)、およびFAT32 (2 GB を超えるメディア用) としてフォーマットされます。これにより、デバイスをパーソナル コンピューターで読み取ることができるだけでなく、カメラなどの一部の民生用デバイスの限られた処理能力にも適しています。
FAT32 対応のカメラ、MP3 プレーヤー、PDA、その他のデバイス間の互換性レベルはさまざまです。FAT32 対応を謳うデバイスであれば、FAT32 フォーマットのカードの読み取りと書き込みは問題なく行えますが、一部のデバイスでは、完全にフォーマットされていない 2 GB を超えるカードによって問題が発生したり、FAT32 フォーマットの適用に時間がかかる場合があります。
多くのデジタルカメラがカードに書き込みながらファイルシステムを更新する方法は、FAT32 のボトルネックを引き起こします。FAT32 フォーマットのカードへの書き込みは、通常、同様のパフォーマンス機能を持つ FAT16 フォーマットのカードへの書き込みよりも少し時間がかかります。たとえば、Canon EOS 10D は、同じ写真を FAT16 フォーマットの 2 GB コンパクトフラッシュ カードに書き込む方が、同じ速度の 4 GB FAT32 フォーマットのコンパクトフラッシュ カードに書き込むよりもいくらか高速ですが、両方のカードのメモリ チップの書き込み速度仕様は同じです。[36] FAT16 はクラスターが大きいためディスク領域を無駄に使用しますが、フラッシュ メモリ チップに必要な書き込み戦略ではより適切に機能します。
カード自体は、 Ext、JFS、NTFSなどの任意のタイプのファイルシステム、または専用のフラッシュファイルシステムのいずれかでフォーマットできます。ホストデバイスが読み取りできる限り、パーティションに分割できます。 CompactFlash カードは、組み込みシステム、ダム端末、および低ノイズ出力または低消費電力向けに構築されたさまざまな小型フォームファクタ PC で、ハードドライブの代わりによく使用されます。 CompactFlash カードは、専用のソリッドステートドライブよりも入手しやすく小型であることが多く、ハードドライブよりもシーク時間が速いことがよくあります。
CF+およびCompactFlash仕様の改訂
CompactFlash が最初に標準化されたとき、フルサイズのハードディスクでもサイズが 4 GB を超えることはほとんどなかったため、ATA 規格の制限は許容範囲内であると考えられていました。ただし、元のリビジョン 1.0 仕様以降に製造された CF カードは、最大 512 GB の容量で利用できます。現在のリビジョン 6.0 は [P]ATA モードで動作しますが、将来のリビジョンではSATAモードが実装される予定です。
- CompactFlash リビジョン 1.0 (1995)、8.3 MB/秒 (PIO モード 2)、最大 128 GB のストレージ スペースをサポート。
- CompactFlash+ 別名 CompactFlash I/O (1997)
- CF+ および CompactFlash リビジョン 2.0 (2003) では、データ転送速度が 16.6 MB/秒 (PIO モード 4) に向上しました。2003 年末には、DMA 33 転送も追加され、2004 年半ばから利用可能になりました。
- CF+ および CompactFlash リビジョン 3.0 (2004) では、最大 66 MB/秒のデータ転送速度 ( UDMA 66)、PC カード モードで 25 MB/秒のサポートが追加され、パスワード保護が追加され、その他多数の機能が追加されました。CFA では、2 GB を超えるストレージ カードには FAT32 ファイル システムの使用を推奨しています。
- CF+ および CompactFlash リビジョン 4.0 (2006) では、最大データ転送速度 133 MB/秒 (UDMA 133) を実現する IDE Ultra DMA モード 6 のサポートが追加されました。
- CF+ および CompactFlash リビジョン 4.1 (2007) では、Power Enhanced CF ストレージ カードのサポートが追加されました。
- コンパクトフラッシュリビジョン5.0（2010）では、48ビットアドレス指定（128ペタバイトのストレージをサポート）、最大32メガバイトのブロック転送、サービス品質とビデオパフォーマンスの保証、その他の機能強化など、多くの機能が追加された[37]。
- CompactFlashリビジョン6.0（2010年11月）では、UltraDMAモード7（167 MB/秒）、ATA-8/ACS-2サニタイズコマンド、TRIM 、およびカードの動作温度範囲を報告するオプションのカード機能が追加されました。[38]
CE-ATA
CE-ATAは、マルチメディアカード規格に基づいたシリアルMMC互換インターフェースである。[39] [40]
Cファスト
.jpg/500px-CFast_Kontakte_(cropped).jpg)
CFastと呼ばれる CompactFlash の派生版は、 CompactFlash の以前のバージョンが設計されたパラレル ATA /IDE (PATA) バスではなく、シリアル ATA (SATA) インターフェイスに基づいています。CFast は CompactFast とも呼ばれます。
CFast 1.0/1.1 は、 SATA 2.0 (300 MB/秒) インターフェイスを使用して、現在の CompactFlash カードよりも高い最大転送速度をサポートしますが、PATA はUDMA 7 を使用して 167 MB/秒に制限されます。
CFast カードは、CompactFlash カードと物理的にも電気的にも互換性がありません。ただし、SATA は PATA コマンド プロトコルをエミュレートできるため、既存の CompactFlash ソフトウェア ドライバーを使用できます。ただし、 PATA エミュレーションの代わりにAHCI を使用するように新しいドライバーを作成すると、ほとんどの場合、パフォーマンスが大幅に向上します。CFast カードは、メスの7 ピン SATA データ コネクタとメスの 17 ピン電源コネクタを使用するため、[41]オス コネクタを使用する標準の SATA ハード ドライブの代わりに CFast カードを接続するにはアダプタが必要です。
最初のCFastカードは2009年後半に市場に登場しました。[42] CES 2009で、Pretecは32GBのCFastカードを展示し、数か月以内に市場に登場する予定であると発表しました。[43] Delockは2010年にCFastカードの配布を開始し、CFastカードをサポートするUSB 3.0およびeSATAp （eSATA経由の電源供給）ポートを備えたいくつかのカードリーダーを提供しました。
より高いパフォーマンスを求めながらもコンパクトなストレージ形式を維持するため、CFast カードの最も初期の採用者の一部は、当時すでに定着していた CF カードからの自然な進化として、ゲーム業界 (スロット マシンで使用) でした。現在、この形式を支持するゲーム業界には、専門のゲーム会社 (例: Aristocrat Leisure ) と Innocore (現在は Advantech Co., Ltd. の一部) などの OEM が含まれます。
CFast 2.0仕様は2012年第2四半期にリリースされ、電気的インターフェースがSATA 3.0（600 MB/秒）に更新されました。2014年時点で、CFast 2.0カードを採用した唯一の製品は、最大200 fpsのフレームレートを可能にするArri Amiraデジタルプロダクションカメラでした。 [44] Arri Alexa/XTカメラ用のCFast 2.0アダプターもリリースされました。[45]
2014年4月7日、ブラックマジックデザインはCFastメディアに記録するURSAシネマカメラを発表しました。[46]
2015年4月8日、キヤノン株式会社はCFastカードを使用するXC10ビデオカメラを発表しました。 [47]ブラックマジックデザインもURSA MiniがCFast 2.0を使用することを発表しました。[要出典]
2016 年 10 月現在、CFast メディアが提供するより高速なデータ レートを使用するカメラ、ビデオ レコーダー、オーディオ レコーダーの数が増えています。
2017 年現在、組み込み電子機器業界全体では、CF から CFast への移行はまだ比較的遅い状況です。これは、ハードウェア コストの考慮と慣性 (CF に慣れていること) が原因と考えられます。また、業界の大部分が CF カードの低いパフォーマンスに満足しており、変更する理由がないことも原因です。Intel PC アーキテクチャに基づく設計を使用している組み込み電子機器企業にとって、CFast に変更する強い動機となっているのは、Intel が数設計プラットフォーム前に (P)ATA インターフェイスのネイティブ サポートを削除し、古い CPU/PCH 世代が現在サポート終了状態にあるという事実です。
CFエクスプレス
2016年9月、コンパクトフラッシュ協会はPCIe 3.0とNVMeに基づく新しい規格、CFexpressを発表しました。[48] 2017年4月には、CFexpress仕様のバージョン1.0が公開され、XQDフォームファクタで最大2GB/秒の2つのPCIe 3.0レーンがサポートされました。[49]
タイプIとタイプII
2つのタイプの唯一の物理的な違いは、タイプIデバイスの厚さが3.3 mmであるのに対し、タイプIIデバイスの厚さは5 mmであることです。[50]電気的には、タイプIデバイスはインターフェイスから最大70 mAの供給電流を引き出すことができるのに対し、タイプIIデバイスは最大500 mAを引き出すことができる点を除いて、2つのインターフェイスは同じです。
タイプIIデバイスのほとんどは、マイクロドライブデバイス（下記参照）、その他の小型ハードドライブ、およびセキュアデジタルカードを受け入れる人気のアダプタなどのアダプタです。[51] [52]フラッシュベースのタイプIIデバイスもいくつか製造されましたが、タイプIカードは現在、CF HDDを超える容量で利用できます。サンディスク、東芝、アルコテック、ハイニックスなどのコンパクトフラッシュカードの製造元は、タイプIスロットのみのデバイスを提供しています。ニコンD800などの最新のDSLRカメラの一部もタイプIIのサポートを廃止しました。[53]
マイクロドライブ

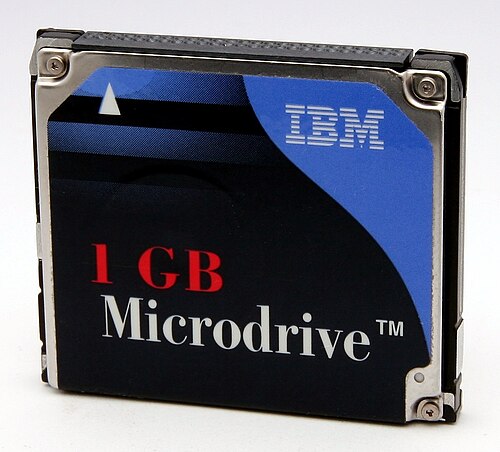

マイクロドライブは、コンパクトフラッシュ タイプ II パッケージに入った、幅約 25 mm (1 インチ)の小型ハードディスクのブランドです。最初のものは、1999 年にIBMによって開発され、容量 170 MB でリリースされました。IBM は、2002 年にマイクロドライブの商標を含むディスク ドライブ部門を日立に売却しました。同等のハードディスクは、シーゲイトやソニーなど他のベンダーによっても製造されていました。最大 8 GB の容量のものが販売されていましたが、コスト、容量、信頼性の面でフラッシュ メモリに取って代わられ、現在は製造されていません。[54]
機械装置である CF HDD は、フラッシュ メモリの最大 100 mA よりも多くの電流を消費します。初期のバージョンでは最大 500 mA を消費しましたが、最近のバージョンでは読み取りで 200 mA 以下、書き込みで 300 mA 以下を消費します。CF HDD は、物理的な衝撃や温度変化による損傷も受けやすいです。ただし、CF HDD の書き込みサイクルの寿命は初期のフラッシュ メモリよりも長かったです。[引用が必要]
iPod mini、Nokia N91、iriver H10 (5 GB または 6 GB モデル)、LifeDrive、Sony NW-A1000/3000、Rio Carbon は、データの保存にマイクロドライブを使用していました。[引用が必要]
他のポータブルストレージと比較して
- フラッシュ メモリを使用する CompactFlash カードは、ソリッド ステートであるため、一部のハード ドライブ ソリューションよりも耐久性に優れています (上記の信頼性も参照してください)。また、CompactFlash カードは他のカード形式よりも厚いため、過酷な取り扱いによる破損の影響を受けにくくなっています。
- CompactFlash カードはホスト デバイスとの IDE/ATA コマンド プロトコルをサポートしているため、パッシブ アダプタを使用すると、前述のように、パーソナル コンピュータのハード ディスク ドライブとして機能します。
- CompactFlash には、一部のUSB フラッシュ ドライブやその他のカード形式に見られるようなデジタル著作権管理機能や暗号化機能が組み込まれていません。このような機能がないことで、標準のオープン性が高まります。このような機能を備えたカード標準は、制限的なライセンス契約の対象となる可能性があるためです。
- 初期の CompactFlash 仕様では、他のカード形式よりも高い最大容量が想定されていました。このため、初期の CompactFlash ホスト デバイスの多くは、最新のマルチギガバイト メモリで使用できますが、Secure Digitalなどの他のファミリのユーザーは、SDHC や SDXC に移行する必要がありました。
- メモリ カードの比較でわかるように、CompactFlash には他のデバイスにあるような機械的な書き込み保護スイッチがありません。
- CompactFlash は、他のカード形式よりも物理的に大きいため、特に、ポイントアンドシュートデジタル カメラなど、内部スペースが限られている小型の消費者向けデバイスでは、その使用が制限されます。(サイズが大きいことによる相殺効果として、カードの挿入と取り外しが簡単になり、紛失しにくくなります。)
偽造
コンパクトフラッシュの市場は広く、偽造品も出回っています。ブランド外のカードや偽造カードはラベルが間違って貼られていたり、コントローラがホストデバイスに報告する実際のメモリ容量が含まれていなかったり、購入者が期待する消去/書き換え回数に対応していないメモリタイプを使用している場合があります。[55] [56]
CFフォームファクタの他のデバイス

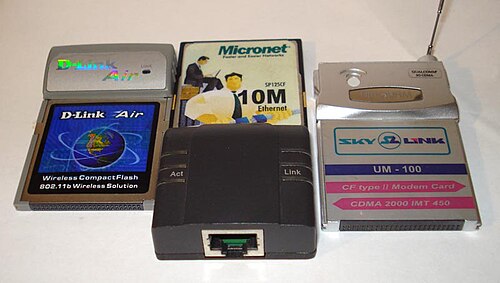

CompactFlash インターフェースは 16 ビットPC カードと電気的に同一であるため、CompactFlash フォーム ファクタはさまざまな入出力デバイスやインターフェース デバイスにも使用されます。多くの標準 PC カードには CF 対応カードがあり、その例を次に示します。
- バーコードスキャナ
- ブルートゥース
- デジタルカメラ
- イーサネット
- GPS
- 磁気ストライプリーダー
- マイクロドライブ
- モデムおよびGSMモデム（GPRS、CDMA2000、EDGE を含む）
- さまざまなFlashメディアのリーダー
- RFID
- サンプラー（楽器）
- シリアルポートとUSB 1.1ホストアダプタ
- スーパーVGAディスプレイアダプタ
- Wi-Fi
ピン配置
カードを見ている様子。
NC = 接続なし
NU = 未使用
L = ローに接続 (0V に)
NU = 未使用
L = ローに接続 (0V に)
