サーキットブレーカー

サーキットブレーカー

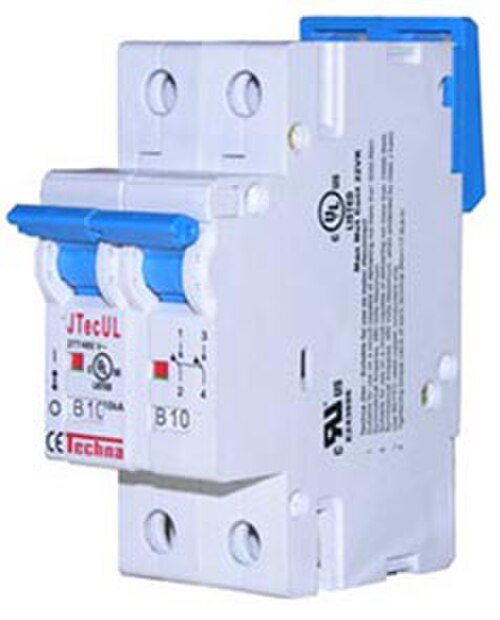

2極ミニチュア回路ブレーカー
電子シンボル

回路ブレーカーは、機器が安全に流せる電流を超える電流 (過電流)による損傷から電気回路を保護するために設計された電気安全装置です。その基本的な機能は、電流の流れを遮断して機器を保護し、火災を防ぐことです。一度作動したら交換しなければならないヒューズとは異なり、回路ブレーカーはリセット (手動または自動) して通常の動作を再開できます。

回路ブレーカーは、一般的に配電盤に設置されています。安全目的以外にも、回路ブレーカーは、電気サブネットワーク全体への電力を手動で切断（ラックアウト）および接続（ラックイン）するためのメインスイッチとしてもよく使用されます。^[1]

回路ブレーカーは、低電流回路や個々の家電製品を保護する装置から、都市全体に電力を供給する高電圧回路を保護するように設計されたスイッチギアまで、さまざまな電流定格で作られています。回路ブレーカーやヒューズなど、障害のあるシステムから自動的に電力を遮断して過電流から保護する装置は、過電流保護装置( OCPD ) と呼ばれます。

初期の回路遮断器はトーマス・エジソンが1879年の特許出願で説明していたが、彼の商用電力分配システムではヒューズが使用されていた。^[2]その目的は、照明回路の配線を偶発的なショートや過負荷から保護することであった。現在使用されているものと同様の現代の小型回路遮断器は、 1924年にブラウン・ボベリ社によって特許取得された。ブラウン・ボベリ社に会社を売却した技術者のヒューゴ・ストッツは、ドイツ特許458392号の発明者としてクレジットされている。^[3]ストッツの発明は、今日まで家庭の負荷センターで一般的に使用されている現代の熱磁気遮断器の先駆けであった。

複数の発電機を電力網に相互接続するには、定格電圧が高く、ネットワークによって生成される短絡電流の増加を安全に遮断する能力を高めた遮断器の開発が必要でした。単純な空気遮断手動スイッチは、高電圧回路を遮断するときに危険なアークを発生させました。これは、油封入接点や、アークを冷却して遮断するために加圧空気または加圧油の方向性流を使用するさまざまな形式に取って代わられました。1935年までに、ボルダーダムプロジェクトで使用された特別に構築された遮断器は、8つの直列遮断と加圧油の流れを使用して、3つのACサイクルで最大2,500MVAの障害を遮断しました。^[4]

すべての回路遮断器システムの動作には共通の特徴がありますが、詳細は回路遮断器の電圧クラス、電流定格、タイプによって大幅に異なります。

遮断器はまず故障状態を検出する必要があります。小型の主電源および低電圧遮断器では、これは通常、装置自体で行われます。通常、電流の加熱または磁気効果が利用されます。大電流または高電圧用の遮断器には、故障状態を感知して開放機構を操作する保護リレーパイロット デバイスが装備されているのが普通です。これらには通常、バッテリーなどの別の電源が必要ですが、一部の高電圧遮断器は変流器、保護リレー、および内部電源 が内蔵されています。

故障が検出されると、回路を遮断するためにブレーカーの接点を開く必要があります。これは通常、接点を分離するためのバネや圧縮空気など、ブレーカー内に含まれる機械的に蓄えられたエネルギーを使用して行われます。ブレーカーは、故障によって生じた高電流を熱膨張や磁場の増加によって利用して接点を分離することもあります。小型のブレーカーには通常、回路をオフにしたり、トリップしたブレーカーをリセットするための手動制御レバーが付いていますが、大型のユニットでは、メカニズムをトリップするためにソレノイドを使用し、バネにエネルギーを回復するために電動モーターを使用します (バネはブレーカーがトリップすると接点を急速に分離します)。

遮断器の接点は、過度の加熱なしに負荷電流を流す必要があり、また回路を遮断（開く）するときに発生するアークの熱にも耐えなければなりません。接点は銅または銅合金、銀合金、その他の高導電性材料で作られています。接点の耐用年数は、電流を遮断するときのアークによる接点材料の侵食によって制限されます。小型遮断器とモールドケース遮断器は、接点が摩耗すると通常は廃棄されますが、電力遮断器と高電圧遮断器には交換可能な接点があります。

高電流または高電圧が遮断されると、アークが発生します。アークの最大長さは一般に電圧に比例し、強度 (または熱) は電流に比例します。このアークは、接点間のギャップが再び回路の電圧に耐えられるように、制御された方法で封じ込め、冷却し、消火する必要があります。さまざまな回路ブレーカーでは、アークが形成される媒体として真空、空気、絶縁ガス、またはオイルを使用します。アークを消すには、次のようなさまざまな技術が使用されます。

• 弧を長くしたり曲げたり
• 強力な冷却（ジェットチャンバー内）
• 部分弧への分割
• ゼロ点クエンチング ( AC波形で電流と電位がほぼゼロになる瞬間に接点が開き、開いた時点で無負荷電流が効果的に遮断されます。ゼロクロスはライン周波数の 2 倍で発生します。つまり、50 Hz の場合は 1 秒あたり 100 回、60 Hz AC の場合は 1 秒あたり 120 回です。)
• DC回路内の接点と並列にコンデンサを接続します。

最後に、障害状態が解消されたら、中断された回路に電力を回復するために接点を再び閉じる必要があります。

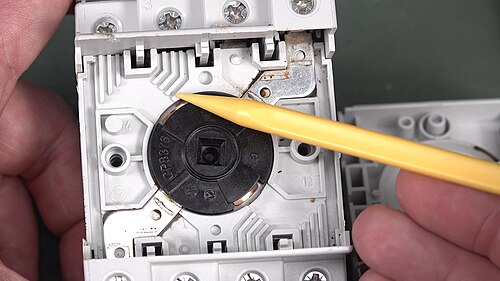

低電圧ミニチュア遮断器( MCB ) は、アークを消すために空気だけを使用します。これらの遮断器には、アークを分割して冷却する、相互に絶縁された平行な金属板のスタックである、いわゆるアークシュートが含まれています。アークを小さなアークに分割することで、アークは冷却され、アーク電圧が増加して、遮断器を流れる電流を制限する追加のインピーダンスとして機能します。接点近くの電流搬送部品は、電流経路の磁力によってアークをアークシュートに簡単に偏向させますが、磁気ブローアウトコイルまたは永久磁石によってもアークをアークシュートに偏向させることができます (より高い定格の遮断器で使用)。アークシュート内のプレートの数は、遮断器の短絡定格と公称電圧によって異なります。

より大きな定格では、油遮断器は油の一部を蒸発させてアークを通して油のジェットを噴射します。^[5]

ガス（通常は六フッ化硫黄）遮断器は、磁場を使用してアークを引き伸ばし、その後六フッ化硫黄（SF _{6 ）の}誘電強度を利用して引き伸ばされたアークを消弧することがあります。

真空遮断器はアーク放電が最小限に抑えられます（接点材料以外にイオン化するものがないため）。アーク放電は、ごくわずかに伸びると（3 mm（0.1インチ）未満）、消滅します。真空遮断器は、現代の中電圧スイッチギアで頻繁に使用され、38000ボルト。 ​

空気遮断器は圧縮空気を使用してアークを吹き消すか、または接点を小さな密閉されたチャンバー内に急速に振り込み、押しのけられた空気を逃がしてアークを吹き消します。

回路遮断器は通常、すべての電流を非常に迅速に遮断することができます。通常、アークはメカニズムが作動してから 30 ～ 150 ミリ秒以内に消滅しますが、これはデバイスの年数と構造によって異なります。最大電流値と通過エネルギーによって回路遮断器の品質が決まります。

回路遮断器は、通常流すと予想される電流と、安全に遮断できる最大短絡電流の両方で定格が定められています。この後者の数値が、回路遮断器の アンペア遮断容量( AIC ) です。

短絡状態では、計算または測定された最大予測短絡電流は、回路の通常の定格電流の何倍にもなる可能性があります。電気接点が開いて大電流を遮断すると、開いた接点間にアークが発生し、電流が継続する傾向があります。この状態により、導電性のイオン化ガスや溶融または蒸発した金属が生成され、アークがさらに継続したり、追加の短絡が発生したりして、回路ブレーカーやそれが取り付けられている機器が爆発する可能性があります。そのため、回路ブレーカーには、アークを分割して消火するためのさまざまな機能が組み込まれています。

ブレーカーが遮断できる最大短絡電流は、テストによって決定されます。ブレーカーの遮断容量定格よりも高い短絡電流が予想される回路にブレーカーを使用すると、ブレーカーが障害を安全に遮断できなくなる可能性があります。最悪の場合、ブレーカーは障害を正常に遮断したものの、リセット時に爆発する可能性があります。

一般的な家庭用パネル回路ブレーカーは、遮断定格が6kA （​6000 A）の短絡電流。

制御回路や小型機器の保護に使用される小型遮断器は、パネルボードで使用するには遮断能力が十分でない場合があります。これらの遮断器は、配電型遮断器と区別するために「補助遮断器」と呼ばれます。

回路ブレーカーは標準定格で製造されており、推奨数値システムを使用して、便利な定格の選択が行われます。小型回路ブレーカーのトリップ設定は固定されており、動作電流値を変更するには回路ブレーカー全体を交換する必要があります。定格が高い回路ブレーカーはトリップ設定を調整できるため、使用する標準化された製品が少なくなり、設置時に適切な正確な定格に調整できます。たとえば、フレーム サイズが 400 アンペアの回路ブレーカーでは、その定格が適切な場合は過電流検出しきい値を 300 アンペアのみに設定できます。

低圧配電遮断器については、国際規格 IEC 60898-1 で定格電流を遮断器が連続的に流せる最大電流と定義しています。定格電流の一般的な推奨値は、1  A、2  A、 4 A、6 A、10 A、13 A、16 A、20 A、25 A、32 A、40 A、50 A、63 A、80 A、100 A、^[6]、125 A です。遮断器には、定格電流の倍数で表された、意図的な時間遅延なしに遮断器をトリップさせる瞬間トリップ電流を示す文字の付いたアンペア単位の定格電流がラベルに表示されています。

回路ブレーカーは、遮断できる最大故障電流によっても定格が決まります。これにより、たとえば大規模な商業ビルの配電システムで見られるような高い短絡電流が発生する可能性が低いシステムでは、より経済的なデバイスを使用できます。

米国では、Underwriters Laboratories (UL) が、建物で使用される回路ブレーカー機器のシリーズ定格 (または「統合機器定格」) と呼ばれる機器定格を認定しています。産業または電力システムで使用される電力回路ブレーカーと中電圧および高電圧回路ブレーカーは、 C37 シリーズのANSIまたはIEEE規格に従って設計およびテストされています。たとえば、規格 C37.16 には、600 ～ 5000 アンペアの範囲の電力回路ブレーカーの推奨フレーム サイズ電流定格が記載されています。これらのブレーカーのトリップ電流設定と時間 - 電流特性は、通常、調整可能です。

配電装置、変電所、発電所で使用される中電圧および高電圧遮断器の場合、一般的に製造される標準フレーム サイズは比較的少数です。これらの遮断器は通常、個別の保護リレーシステムによって制御され、調整可能なトリップ電流と時間設定を提供し、より複雑な保護スキームを可能にします。

遮断器は、電圧クラス、構造タイプ、遮断タイプ、構造上の特徴などの特徴に基づいて、さまざまな分類が可能です。

_{低電圧（1,000 V AC}未満）タイプは、家庭用、商業用、工業用のアプリケーションで一般的であり、次のものが含まれます。

• ミニチュア回路ブレーカー (MCB) - 定格電流は最大 125 A。トリップ特性は通常調整できません。熱または熱磁気動作。上に示したブレーカーはこのカテゴリに属します。
• モールドケース回路遮断器 (MCCB) - 定格電流は最大 1,600 A。熱または熱磁気動作。定格が高いユニットではトリップ電流を調整できる場合があります。
• 低電圧電力回路遮断器は、低電圧配電盤または配電盤キャビネット内に複数段に取り付けることができます。

低電圧遮断器の特性は、IEC 947 などの国際規格で規定されています。これらの遮断器は、多くの場合、開閉装置を分解せずに取り外しや交換が可能な引き出し式の筐体に設置されます。

大型の低電圧モールドケースおよび電力回路遮断器には、電動モーター オペレータが備わっている場合があり、リモート コントロールで開閉できます。これらは、スタンバイ電源用の自動転送スイッチシステムの一部となる場合があります。

低電圧遮断器は、地下鉄などの直流 (DC) 用途にも使用されます。直流ではアークが連続しているため、特別な遮断器が必要です。半サイクルごとに消える傾向がある AC アークとは異なり、直流遮断器にはアークを急速に引き伸ばす磁場を生成するブローアウト コイルがあります。小型遮断器は、機器に直接取り付けられるか、遮断器パネルに配置されます。

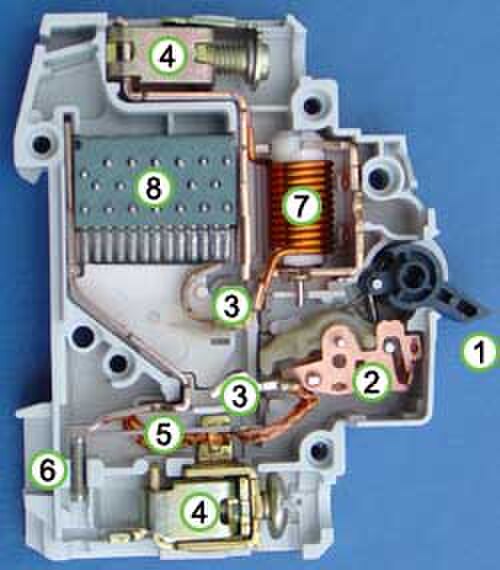

DINレールに取り付けられた熱磁気式小型回路ブレーカーは、ヨーロッパ全土の現代の家庭用コンシューマー ユニットおよび商用配電盤で最も一般的なスタイルです。設計には次のコンポーネントが含まれます。

1. アクチュエータレバー – 回路ブレーカーを手動でトリップおよびリセットするために使用します。また、回路ブレーカーの状態 (オンまたはオフ/トリップ) も示します。ほとんどのブレーカーは、レバーが「オン」の位置に保持またはロックされている場合でもトリップできるように設計されています。これは、「フリー トリップ」または「ポジティブ トリップ」操作と呼ばれることもあります。
2. アクチュエータ機構 - 接点を強制的に押し付けたり離したりします。
3. 接点 – 接触すると電流が流れ、離れると電流が遮断されます。
4. ターミナル
5. バイメタルストリップ – より小さく、より長期間の過電流に反応して接点を分離します
6. 校正ネジ -製造元は組み立て後にデバイスのトリップ電流を正確に調整できます。
7. ソレノイド – 高い過電流に反応して接点を急速に分離します
8. アークデバイダー/消弧装置

ソリッドステート回路遮断器（SSCB）はデジタル回路遮断器とも呼ばれ、回路遮断器技術を機械レベルから電気レベルへと進化させる技術革新です。これにより、はるかに高速な動作（マイクロ秒単位の速さで回路を遮断）、回路負荷の監視の向上、寿命の延長など、いくつかの利点が期待されます。^[7]ソリッドステート回路遮断器は中電圧DC電源用に開発されており、スイッチングにはシリコンカーバイドトランジスタまたは統合ゲート整流サイリスタ（IGCT）を使用できます。^{[8] [9] [10]}

磁気遮断器は、電流に応じて吸引力が増加するソレノイド (電磁石) を使用します。設計によっては、ソレノイドの力に加えて電磁力も利用します。遮断器の接点はラッチによって閉じた状態に保たれます。ソレノイドの電流が遮断器の定格を超えると、ソレノイドの吸引力によってラッチが解除され、バネの作用によって接点が開きます。これらは米国で最も一般的に使用されている遮断器です。

熱磁気遮断器は、ヨーロッパや同様の配線構成を持つ国のほとんどの配電盤に見られるタイプで、電磁石が大きな電流サージ（短絡など）に瞬時に反応し、バイメタルストリップが小さいが長時間の過電流状態に反応するという両方の技術を組み込んでいます。遮断器の熱部分は、大きな過電流に対しては遮断器を早くトリップさせるが、小さな過負荷はより長時間持続させる時間応答機能を提供します。これにより、モーターやその他の非抵抗負荷がオンになったときに発生するような短い電流スパイクが許容されます。短絡によって引き起こされるような非常に大きな過電流では、磁気要素が意図的に追加の遅延を与えることなく遮断器をトリップさせます。^[11]

磁気油圧遮断器は、ソレノイドコイルを使用して接点を開くための操作力を提供します。磁気油圧遮断器には、粘性流体を使用した油圧時間遅延機能が組み込まれています。スプリングは、電流が遮断器の定格を超えるまでコアを拘束します。過負荷の間、ソレノイドの動きの速度は流体によって制限されます。遅延により、モーターの始動、機器の通電などのために、通常の動作電流を超える短時間の電流サージが可能になります。短絡電流は、コアの位置に関係なくラッチを解除するのに十分なソレノイド力を提供し、遅延機能をバイパスします。周囲温度は時間遅延に影響しますが、磁気遮断器の電流定格には影響しません。^[12]

1000ボルト以上の回路に適用されるような大電力遮断器では、接点操作機構に油圧要素が組み込まれている場合があります。油圧エネルギーはポンプによって供給されるか、アキュムレータに蓄えられます。これらは、油がアーク消弧媒体である油入遮断器とは異なるタイプです。^[13]

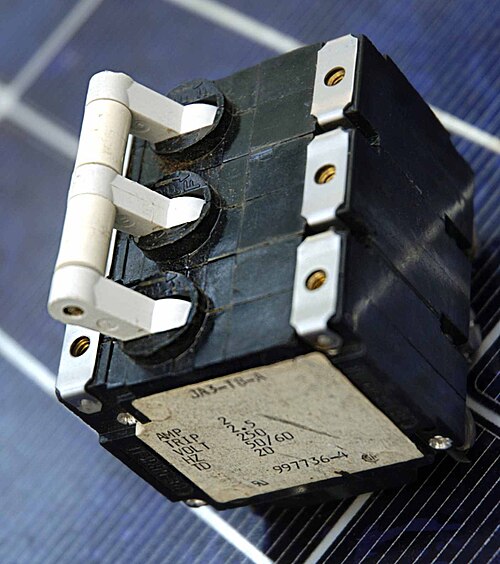

いずれかの回路の故障から複数の回路を同時に遮断するために、回路ブレーカーをギャング アセンブリとして作成できます。これは、遮断が 3 極または 4 極 (ソリッドまたはスイッチ ニュートラル) のいずれかである 3 相システムでは非常に一般的な要件です。一部のメーカーは、必要に応じて単相ブレーカーのグループを相互接続できるギャング キットを製造しています。

米国では、分相電源が一般的ですが、複数の活線がある分岐回路では、各活線をブレーカーポールで保護する必要があります。いずれかのポールがトリップしたときにすべての活線が遮断されるようにするには、共通トリップブレーカー セットを使用する必要があります。これらは、1 つのケース内に 2 つまたは 3 つのトリップ メカニズムを備えているか、小型ブレーカーの場合は、ブレーカーが操作ハンドルを介して外部で結び付けられています。2 極共通トリップ ブレーカーは、240 ボルトの負荷 (大型家電製品または他の配電盤を含む) が 2 本の活線にまたがる 120/240 ボルト システムで一般的です。3 極共通トリップ ブレーカーは、通常、強力なモーターまたは他の配電盤に 三相電力を供給するために使用されます。

活線と中性線に別々の回路ブレーカーを使用しないでください。活線が接続されたまま中性線が切断されると、非常に危険な状態が発生します。回路は通電されていないように見えますが (電化製品は動作しません)、電線は通電したままであり、一部の残留電流装置(RCD) は、誰かが活線に触れてもトリップしない場合があります (一部の RCD はトリップに電力を必要とするため)。このため、中性線の切り替えが必要な場合は、共通トリップ ブレーカーのみを使用する必要があります。

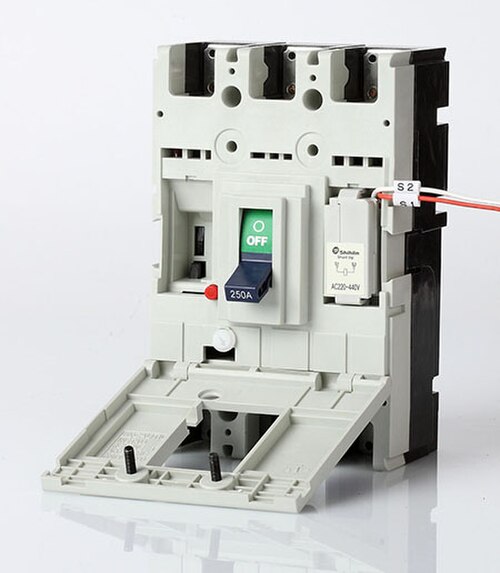

シャント トリップ ユニットは、通常のブレーカーに似ており、可動アクチュエータは通常のブレーカー メカニズムに連動して同じように動作しますが、シャント トリップは、電流ではなく、通常はローカルの主電源電圧または DC である外部の定電圧信号によって動作するように設計されたソレノイドです。これらは、火災や洪水警報などの高リスク イベントや、過電圧検出などのその他の電気状態が発生したときに、電力を遮断するためによく使用されます。シャント トリップは、標準ブレーカーにユーザーが取り付けるアクセサリである場合もあれば、回路ブレーカーの不可欠な部分として提供される場合もあります。

定格 1 ～ 72  kV の中電圧遮断器は、屋内で使用するために金属製密閉型スイッチギア ラインアップに組み込むことも、変電所の屋外に設置される個別のコンポーネントにすることもできます。屋内用途では、油入ユニットに代わって気中遮断器が採用されましたが、現在では真空遮断器 (最大約 40.5  kV) に置き換えられつつあります。以下で説明する高電圧遮断器と同様に、これらも変流器を介して動作する電流検知保護リレーによって動作します。MV 遮断器の特性は、IEC 62271 などの国際規格で規定されています。中電圧遮断器では、内蔵の熱過電流センサーや磁気過電流センサーではなく、ほとんどの場合、個別の電流センサーと保護リレーが使用されます。

中電圧遮断器は、アークを消すために使用される媒体によって分類できます。

• 真空遮断器— 定格電流は最大 6,300  A で、発電機遮断器用途ではそれ以上 (最大 16,000  A および 140  kA) です。これらの遮断器は、真空容器 (別名「ボトル」) 内でアークを発生させて消弧することで電流を遮断します。長寿命のベローズは、接点が離れる必要がある 6 ～ 10 mm を移動するように設計されています。これらは通常、最大約 40,500  V の電圧に適用され、^[14]これは電力システムの中電圧範囲にほぼ相当します。真空遮断器は、他の遮断器よりもオーバーホール間の寿命が長くなります。さらに、地球温暖化係数はSF ₆遮断器よりもはるかに低くなります。

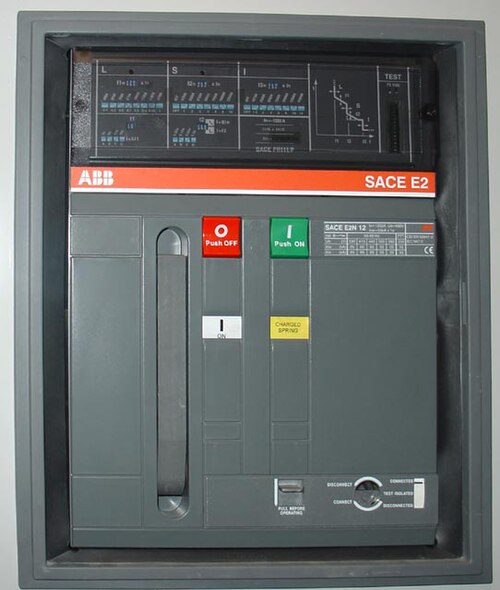

• エア遮断器 - 定格電流は最大 6,300  A で、発電機遮断器の場合はそれ以上です。トリップ特性は、設定可能なトリップしきい値や遅延を含め、多くの場合完全に調整可能です。通常は電子制御ですが、一部のモデルは内蔵の電子トリップ ユニットを介してマイクロプロセッサ制御されます。大規模な産業プラントの主電源配電によく使用され、保守を容易にするためにブレーカーが引き出し式の筐体に配置されています。
• SF ₆遮断器は、六フッ化硫黄ガスで満たされたチャンバー内のアークを消火します。

中電圧遮断器は、特に屋外の開閉所では、バスバーまたはワイヤにボルトで接続して回路に接続できます。スイッチギア ラインナップの中電圧遮断器は引き出し構造になっていることが多く、モーター駆動または手動クランク機構を使用して遮断器を筐体から分離することで、電力回路接続を妨げずに遮断器を取り外すことができます。

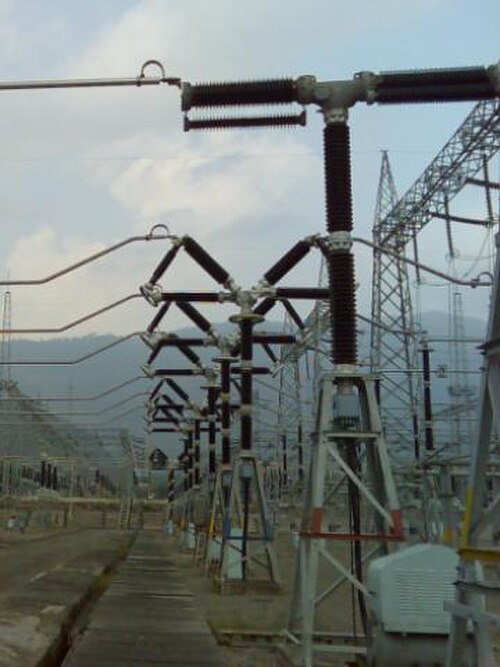

電力送電網は、高電圧遮断器によって保護および制御されています。高電圧の定義はさまざまですが、国際電気標準会議(IEC)の最近の定義によると、送電作業では通常 72.5 kV 以上と考えられています。高電圧遮断器は、ほとんどの場合、ソレノイドで動作し、変流器を介して電流感知保護リレーが動作します。変電所では、保護リレーの仕組みが複雑になる可能性があり、機器やバスをさまざまなタイプの過負荷や地絡/地絡から保護します。

高電圧ブレーカーは、アークを消すために使用される媒体によって大まかに分類されます。

• バルクオイル
• 最小限のオイル
• エアブラスト
• 真空
• SF6 _{6 号}
• 二酸化炭素_​

絶縁油の流出による環境およびコストの懸念から、ほとんどの新しいブレーカーではアークを消すために SF _{6ガスを使用しています。}

遮断器は、遮断機構を含む筐体がライン電位にあるライブタンクと、筐体がアース電位にあるデッドタンク に分類できます。高電圧AC遮断器は、定格765 kVまでが日常的に利用可能です。1,200 kV遮断器は、2011年11月にシーメンスによって発売され、^[15]翌年4月にABBによって発売されました。^[16]

送電システムで使用される高電圧遮断器は、3 相ラインの 3 つの極すべてをトリップするのではなく、1 つの極だけをトリップするように設定できます。これにより、一部の障害クラスではシステムの安定性と可用性が向上します。

高電圧直流遮断器は2015年現在でもまだ研究分野である。このような遮断器はHVDC送電システムを相互接続するのに役立つだろう。^[17]

六フッ化硫黄遮断器は、六フッ化硫黄ガスに囲まれた接点を使用してアークを消弧します。これらは、送電レベルの電圧に最もよく使用され、コンパクトなガス絶縁開閉装置に組み込むことができます。寒冷気候では、SF ₆ガスが液化する可能性があるため、高電圧遮断器には補助加熱または異なるガス混合物が使用されます。北部の一部の電力網では、ガスを液化させることなくアークを消弧するために、N ₂と SF ₆、または CF ₄と SF ₆のガス混合物がパッファ型 HVCB に設置されています。https://ieeexplore.ieee.org/abstract/document/4080767。これらのモデルの最低温度定格は、北部の一部の変電所では -50 °C と低くなっています。

断路遮断器（DCB）は2000年に導入され^{[18] 、} _SF6遮断器をモデルにした高電圧遮断器です。遮断機能が遮断室に統合され、別個の断路器が不要になるという技術的ソリューションを提供します。これにより可用性が向上します。これは、開放型断路スイッチの主接点は2～6年ごとにメンテナンスが必要なのに対し、現代の遮断器は15年のメンテナンス間隔があるためです。DCBソリューションを実装すると、変電所内のスペース要件も削減され、別個の断路器がないため信頼性が向上します。 ^{[19] [20]}

変電所の必要スペースをさらに削減し、変電所の設計とエンジニアリングを簡素化するために、光ファイバー電流センサー（FOCS）をDCBに統合することができます。FOCSを統合した420kV DCBは、従来の断路器と変流器を備えた活線タンク遮断器のソリューションと比較して、材料が削減され、追加の絶縁媒体が不要なため、変電所の設置面積を50％以上削減できます。 ^[21]

2012年にABBは アークを消す媒体として二酸化炭素を使用する75kV高電圧遮断器を発表しました。二酸化炭素遮断器はSF6遮断器と同じ原理で動作し_{、遮断回路遮断器としても製造できます。SF6からCO2}に切り替えることで、製品のライフサイクル中にCO2排出量を10トン削減できます。_[ 22 ^]

いくつかの企業は、電子機器による家電製品の監視機能の追加や、デジタルブレーカーを使用した遠隔監視を検討している。米国の電力会社は、この技術を使用して家電製品のオン/オフを切り替えることや、電力網の負荷が高いときに電気自動車の充電をオフにすることを検討している。研究・テスト中のこれらのデバイスは、スマートフォンアプリやその他の手段を介して家庭内の電気使用量をワイヤレスで監視する機能を備えている。^[23]

以下のタイプについては別の記事で説明します。

• 過電流装置をトリップさせるには小さすぎる接地故障に対する保護用ブレーカー:
  • 残留電流装置(RCD) または残留電流回路遮断器 (RCCB) は、電流の不均衡を検出しますが、過電流保護は提供しません。米国とカナダでは、これらは漏電遮断器 (GFCI) と呼ばれています。

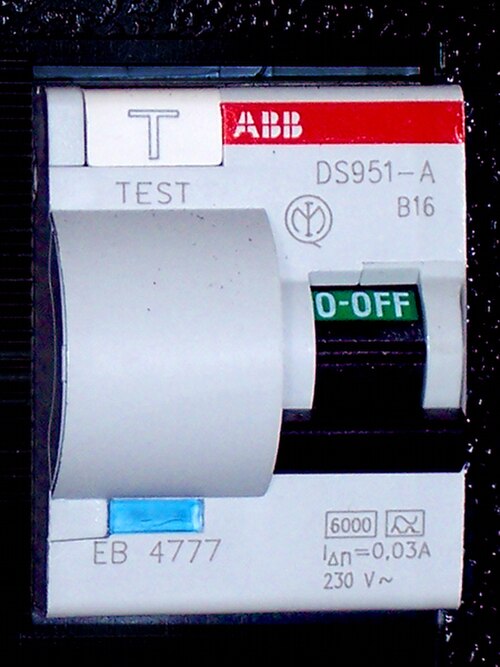

  • 過電流保護機能付き残留電流遮断器 ( RCBO ) — RCD と MCB の機能を 1 つのパッケージに組み合わせたものです。米国とカナダでは、これらは GFCI ブレーカーと呼ばれています。
  • 漏電遮断器(ELCB) — これは不均衡を検出するのではなく、アース線の電流を直接検出します。地上の人や配管など、別の経路で電流が地面に戻る危険な状態を検出できないため、新しい設備では見られなくなりました。(英国では VOELCB とも呼ばれます)
• アーク故障回路遮断器(AFCI) またはアーク故障検出装置 (AFDD) — 緩んだ電線などからの電気アークを検出します。
• リクローザー— 遅延後に自動的に閉じるタイプの回路ブレーカー。これらは架空配電システムで使用され、短時間の障害によって長時間の停電が発生するのを防ぎます。
• ポリスイッチ(ポリヒューズ) — 回路ブレーカーではなく、自動的にリセットするヒューズとして一般的に説明される小型デバイス。

• 破壊能力
• 回路ブレーカーアナライザー
• 回路総制限（CTL）
• 配電盤（ブレーカー盤）
• アースシステム
• 漏電遮断器(GFCI)
• ハイブリッドスイッチギアモジュール
• 絶縁監視装置
• モーター制御センター（MCC）
• ネットワークプロテクター
• 配電センター（PDC）
• 電力システム保護
• リモートラックシステム
• リング本体
• 選択性（サーキットブレーカー）
• Stab-Lok — 1950年から1990年にかけて製造された人気の回路ブレーカーの一種で、現在では安全ではないと広く考えられている。
• 六フッ化硫黄遮断器
• ツェナーダイオード- 電流を逆方向に流すダイオード（特定の電圧レベルで遮断し、逆の効果を発揮する）
