4リンク直線機構

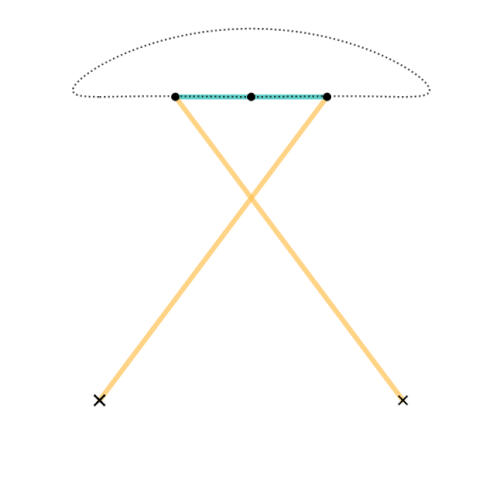

チェビシェフリンク機構のアニメーション。
寸法(単位長さa): リンク3: a + a
リンク2と4: 5 a
リンク1(地上ジョイント間の水平距離):4a
限界の図解
運動学において、チェビシェフのリンク機構は、回転運動を近似直線運動に変換する4 節リンク機構です。
これは、運動機構の理論的問題を研究していた19世紀の数学者パフヌティ・チェビシェフによって発明されました。問題の一つは、回転運動を近似直線運動に変換するリンク機構(直線機構)の構築でした。これはジェームズ・ワットによっても蒸気機関の改良において研究され、ワットのリンク機構が生まれました。[1]
運動方程式
リンク機構の動きは、速度、力などによって変化する可能性のある入力角度に制限できます。入力角度は、リンク L 2と水平、またはリンク L 4と水平のいずれかです。入力角度に関係なく、リンクL 3の 2 つの端点 (A と B と名付ける) と中間点の動きを計算できます。


一方、点Bの動きは他の角度で計算され、


そして最終的には、出力角度を入力角度で表します。
![{\displaystyle \varphi _{2}=\arcsin \left[{\frac {L_{2}\,\sin(\varphi _{1})}{\overline {AO_{2}}}}\right]-\arccos \left({\frac {L_{4}^{2}+{\overline {AO_{2}}}^{2}-L_{3}^{2}}{2\,L_{4}\,{\overline {AO_{2}}}}}\right)\,}](https://wikimedia.org/api/rest_v1/media/math/render/svg/755bcb0849486de8fc76bced42bcf8bed7d7e1ad)
したがって、上で定義した 2 つの点と中間点の定義を使用して、点 P の動きを記述できます。


どちらの場合も、入力角度の制限は次のとおりです。


使用法
チェビシェフリンク機構は蒸気機関では広く使用されなかったが[要出典]、水平ラフィングクレーンの「馬頭」設計として一般的に使用されている。この用途では、直線運動はラインの中間点から離れる方向に近似的に変換されるが、本質的には同じメカニズムである。
参照

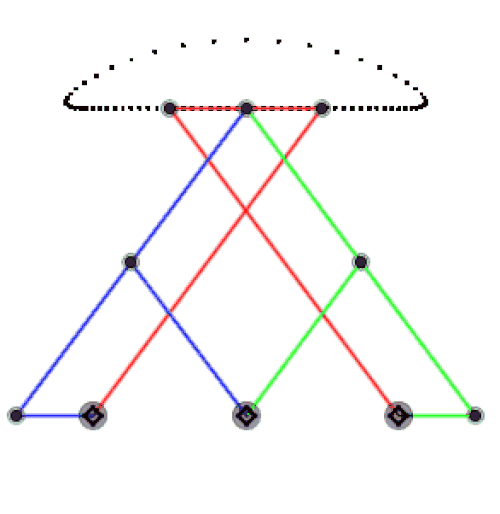

チェビシェフのラムダ機構(青と緑)は同一の動作経路を示している
