| CDC 3000 シリーズ | |
|---|---|
 CDC 3000 ファミリーの概要 | |
| デザイン | |
| メーカー | コントロールデータコーポレーション |
| デザイナー | シーモア・クレイ |
| ケーシング | |
| 寸法 | 高さ: 191 cm (75 インチ) 長さ (ダブル): 214 cm (84 インチ) 長さ (シングル): 114 cm (45 インチ) 幅: 68 cm (27 インチ) |
| システム | |
| 後継 | CDC 6000 シリーズ |
CDC 3000 シリーズ(「3600」または「3100」) は、コントロール データ コーポレーション(CDC)のメインフレームコンピュータ ファミリです。最初の製品であるCDC 3600 は、 1963 年に導入された48 ビットシステムでした。同じ基本設計から、1964 年に短縮版CDC 3400が、そして1964 年から 1965 年にかけて24 ビット版CDC 3300、3200、3100が導入されました。[1] 3000 シリーズは、以前のCDC 1604およびCDC 924システムに代わるものです。[2]
このシリーズは大成功を収め、1960年代を通じてCDCのドル箱となった。 [3]このシリーズは、はるかに高速で高価なCDC 6000シリーズよりも大幅に売れたが、他のベンダーと比較した3000の性能は急速に低下した。このシリーズは、1970年代初頭に6000シリーズの新しいメンバーと、当初は6600の設計に基づいていたが幅広い性能を網羅した CDC Cyberシリーズに取って代わられ、段階的に生産が中止された。
仕様
上位3000シリーズ
上位の3000シリーズは48ビットのワードサイズを使用する。最初に生産された 3000マシン[3]はCDC 3600で、1963年6月に最初に納品された。CDC 3400とCDC 3800の最初の納品は1965年12月だった。これらのマシンは科学計算アプリケーション用に設計されており、CDC 1604マシンのユーザーにとってはアップグレードパスであった。しかし、 1964年12月にCDC 6600が導入され、1965年に納品されると、これらのマシンは、間もなく登場する60ビットのCDC 6000シリーズマシンに影を落とされた。 [6]一部のハイエンドコンピュータラボは、6600マシンの納品を待つ間のつなぎとしてこれらのマシンを購入した。（CDCは、6600マシンが同じアセンブリ言語 を使用することを示していた。）
3000系下位
下位の 3000 シリーズは 24 ビットのワード サイズを使用します。これらは、以前のCDC 924 (48 ビットのCDC 1604の 24 ビット バージョン) に基づいています。最初にリリースされた下位の 3000 はCDC 3200 (1964 年 5 月) で、次に小型のCDC 3100 [2] (1965 年 2 月)、CDC 3300 (1965 年 12 月) が続きました。シリーズの最後のマシンであるCDC 3500 は1967 年 3 月にリリースされ、個別のコンポーネントの代わりに集積回路を使用しています。3300 と 3500 には、オプションの再配置機能、浮動小数点演算、およびBDP (ビジネス + データ処理) 命令があります。
3150
コントロールデータ社のCDC 3150は「バッチコンピュータ」[7]と呼ばれ、FORTRAN [8]とCOBOL [9]コンパイラを搭載していました。そのコンソールは次のようになっていました。
命令セット
上位 3000 シリーズの命令セットは、主に 24 ビット命令 (1 ワードあたり 2 個パック) で構成されていますが、48 ビット命令もいくつか含まれています。下位 3000 は、上位 3000 システムで使用可能な命令の 24 ビット サブセットに基づいています。したがって、すべての 3000 システムで実行できるプログラムを作成できます。また、これらのシステムは以前の 1604 および 924 命令セットに基づいているため、ある程度の下位互換性も存在します。ただし、再配置や BDP 命令などの領域では、システム間で相違があります。
メモリ

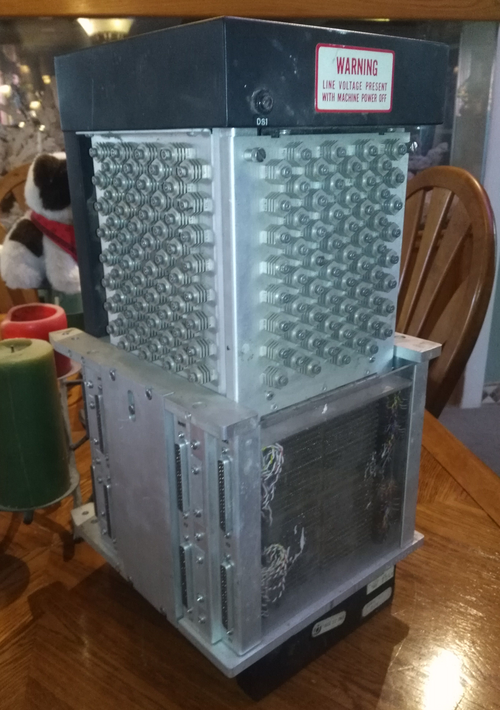

すべての 3000 シリーズ コンピュータは磁気コア メモリを使用します。CDC 3500 マシンは、CDC 6000/Cyber 70 シリーズ コンピュータで使用されているものと同じコア メモリ モジュールを使用します。
建築
下位の3000 CPUは24ビットアーキテクチャを採用しています。[10]命令の長さは24ビットで、2つのオペランドレジスタAとQも同様です。15ビットのインデックスレジスタが4つあり、B0からB3ですが、B0は常にゼロです（読み取り時はゼロ、書き込みは値に影響しません）。ステータス（フラグまたは条件コード）レジスタはありません。最大32,768ワードのコアメモリ（ワードあたり24ビット）を直接アドレス指定でき、複数のバンクを切り替えることができます。2つまたは3つのメモリバンク構成が最も一般的です。
各命令には、6 ビットのオペコード (間接アドレス指定が使用されるかどうかを指定する 1 ビット、インデックス レジスタ アドレスの 2 ビット、およびアドレスの 15 ビット) が含まれます。
算術では1 の補数を使用するため、ゼロには正のゼロと負のゼロの 2 つの形式があります。A レジスタと Q レジスタは、特定の算術命令に対して結合された 48 ビット レジスタとして機能します。E レジスタには 48 ビットがあります。
3600 CPUは1秒間に約100万命令（1MIPS）を実行でき、 1965年にはスーパーコンピュータの地位を獲得しました。 [3]
3000 シリーズの基本的なアーキテクチャ設計の多くはSeymour Crayによって行われ、その後、CDC 6000 シリーズの設計に移った際に他の人に引き継がれました。6600 を「最初のスーパーコンピュータ」にした革新的な機能のいくつかは、3000 シリーズのプロトタイプで見ることができます。
ソフトウェア
上位 3000 のオペレーティング システムは SCOPE (Supervisory Control Of Program Execution) と呼ばれています。テープ SCOPE は、カード読み取りや印刷スプール用のバッファリングのないシリアル バッチ OS です。ドラム SCOPE はパフォーマンスが向上し、印刷スプール機能を備えています。CDC は、ハードウェアの高度な機能を活用するために、SUMMIT (Simultaneous Usage of Multiprogramming, Multiprocessing with Interactive Timesharing) と呼ばれる 3800 用の OS を開発しました。CDC は 6600 システムの進化にすべてのリソースを集中したため、SUMMIT はリリースされませんでした。
下位の 3000 シリーズ用の最も初期のオペレーティング システムは RTS OS と呼ばれていました。しかし、すぐに MSOS (Mass Storage OS) に置き換えられました。CDC 3300 および CDC 3500 用のプレミアオペレーティング システムはMASTER (Multi Access, Shared Time Executive Routine) と呼ばれています。MASTER はマルチタスクのディスク ベース OS ですが、バッチ ジョブ指向です。カード ジョブはディスクにキャッシュされ、プリンタ出力はスプールされます。MASTER はページ マッピング ハードウェアを使用してメモリの使用を最適化します。
REAL-TIME SCOPEと呼ばれるオペレーティングシステムは、3000の下位システムと上位システムの両方に存在します。SCOPEのディスクベースのバージョンは、最終的に上位3000システムで利用可能になりました。[11]
FORTRAN、COBOL、ALGOL [12]が利用可能でした。アセンブリ言語はCOMPASSと呼ばれていました。これらはCDCから入手できました。
上位 3000 シリーズ コンピュータ用の APL システムは、マサチューセッツ大学アマースト校で開発されました。このシステムは上位 3000 シリーズの他のユーザーにも利用可能になりました。[引用が必要]
文字セット
CDC 3xxx のオペレーティング システムでは通常 6 ビット文字が使用されるため、64 文字セットには小文字は含まれません。含まれる文字セット (表示コード順):
: AZ 0-9 + - * / ( ) $ = (スペース) , . # [ ] % " _ ! & ' ? < > @ \ ^ ;
この 4 ビット BCD エンコードの 6 ビット拡張は、BCDIC (BCD 交換コード) と呼ばれます。IBM は後にこのコードをさらに拡張して、8 ビットの「拡張 BCDIC」、つまりEBCDICコードを作成しました。
デバイスによっては、特にライン プリンタや一部の端末では、一部の文字のレンダリング方法が異なります。
制御文字、特に復帰文字と改行文字がないことに注意してください。これらはレコード構造によってエンコードされます。
ユーザーのリスト（一部）
アメリカ合衆国
オレゴン州立大学は、 1960年代半ばから後半にかけて1980年頃までCDC 3300を提供していました。 [3] この大学では、OS3（オレゴン州オープンショップオペレーティングシステム）と呼ばれる自社開発のオペレーティングシステムを使用していました。[13]
米国国税庁は長年にわたりCDC 3000シリーズのコンピュータを使用していました。[3]
ボストンのノースイースタン大学は 1970 年代初頭に CDC 3300 を使用していました。
ミネソタ州チャスカの International Timesharing Corporation (ITS) は、CDC 3300 を使用したタイムシェアリング サービスを販売していました。(ITS は後に、CDC 3600 を使用していた別のタイムシェアリング会社を買収し、その後、ミズーリ州カンザスシティの United Computing Systems に買収されました。)
カリフォルニア州立大学ノースリッジ校にはデュアル 3170 があり、カリフォルニア州立大学およびカレッジ システムにタイムシェアリング サービスを提供していました。他の多くのキャンパスにも、ローカル バッチ操作用に CDC 3150 マシンがありました。[14] [15] 1970 年には、カリフォルニア州立大学システムのほとんどのキャンパスに CDC 3150 がインストールされました。サンノゼ州立大学とルイジアナ州立大学は CDC 3300 を導入し、他のキャンパスへの (非常に不安定な) データ リンクを備えた地域データ センターとして機能しました。カリフォルニア州立工科大学 (サン ルイス オビスポ) とサンディエゴ州立大学には IBM System/360 がありました。その他の大学には 3150 が導入されました。一般的な構成は、24K ワードの 24 ビット コア メモリ、4 つの 7 トラック テープ ドライブ、ドラム プリンタ、カード リーダー、カード パンチ、2 つの 8MB ディスク ドライブ (リムーバブル パック) でした。
アメリカ空軍は、カリフォルニア州サニーベールの現在のオニヅカ空軍基地にある空軍衛星管制施設で、多数の CDC 3800 シリーズ システムを使用していました。空軍衛星管制ネットワークの一部として、これらのシステムは防衛衛星の軌道計画とメンテナンス計算を行うために使用されていましたが、1990 年代半ばに段階的に廃止され、IBM メインフレームに置き換えられました。これらのシステムでは、計算に必要な精度を提供するために JOVIALプログラミング言語が使用されていました。
海軍分析センターは、1968 年頃から 1975 年頃まで CDC 3800 を所有していました。これは、米国海軍のオペレーション リサーチをサポートする科学計算に使用されていました。
ミシガン州立大学のコンピュータサイエンス工学部にはCDC 3600があった[16]
CDC の南西地域では、1960 年代後半から 1970 年代前半にかけて次のような事例がありました。
- ロングビーチメモリアル病院、カリフォルニア州ロングビーチ（患者の位置情報の追跡と請求）
- カリフォルニア州立大学（フラートン、ロサンゼルスなど）の工学部の多くは
- カリフォルニア州立大学ロサンゼルス校は、カリフォルニア州南部地域のデータセンターでもありました。(共通入学など)
- 北カリフォルニア地域データセンターであるカリフォルニア州立大学サンノゼ校には CDC 3300 があり、ロサンゼルス州立大学南部地域データセンターにも CDC 3300 がありました。
- ジェット推進研究所（カリフォルニア州パサデナ） - さまざまな宇宙モジュールのテスト
- テキサス大学エルパソ校
- ヴァンデンバーグ空軍基地 (ミサイル発射管制) (CDC 3600 も 2 台 - メイン基地 - 用途は不明)
- トンプソン・ラモ・ウォルリッジ - カリフォルニア州レドンドビーチ
- カリフォルニア州立工科大学（ポモナ、カリフォルニア州）（工学部）
- カリフォルニア州立工科大学ノースリッジ校（工学部）
- ポイント・マグー海軍航空基地（気象気球追跡/データ分析）
- エルセントロ海軍航空基地
- カリフォルニア州キャンプ ペンドルトン (米国海兵隊) - 海兵戦術航空機指揮統制システム (MTACCS) の開発/テスト ベッド - 当初は 3300 でしたが、1973 ～ 1974 年頃に 3500 にアップグレードされました。
- ビバリーヒルズ データ センターは、CDC サイバーネット ネットワークの一部であり、CDC にとっても珍しい存在で、約 12 の小規模な地方銀行の銀行コンピューティングを一手に引き受けていました。サイバーネット システムの中間点として、ロサンゼルス データ センター (CDC 6600) とインターフェイスしていました。銀行口座は、経済産業オペレーションズ リサーチ (CEIR) の IBM システム (1401?) から取得されましたが、これは 3300 に置き換えられました。このシステムには、8 台または 10 台の CDC 854 ディスク ドライブがあり、Burroughs モデル B-3000 磁気インク文字リーダー (MICR) に接続されていました。
ヨーロッパ
CERNは1966年から1969年1月までCDC 3800を使用していたが、その後CDC 6600に置き換えられた。その後、3800はジュネーブ州によって購入され、地元のジュネーブ大学に設置された。[17] [18]
フランスでは、学術計算センター、ソフトウェア企業、航空、原子力、石油産業などに多数の CDC 3000 が導入されました。
オスロ大学にはCDC 3300（1967年 - 1976年）があった[19]
CDC 3300 は 1960 年代後半にイギリスの Computation Research & Development Ltd (土木工学設計会社 Freeman Fox & Partners のロンドンに拠点を置く子会社) に設置されました。この装置は工学計算や商用コンピューティングに使用されました。1974 年に廃止されました。
ドイツ気象庁Deutscher Wetterdienst は、 1960 年代後半に 数値天気予報に CDC 3800 と CDC 3400 を使用していました。
オセアニア
オーストラリアにはCDC 3000シリーズのマシンが多数あった。CSIROは1964年にキャンベラに3600を設置し、メルボルン、シドニー、おそらくブリスベンとアデレードにサテライト3200マシンを設置した。国勢調査統計局はキャンベラに3600、3300、3500を1台ずつ、6つの州都にそれぞれ3200を設置し、そのうちのいくつかは1970年頃に3300にアップグレードされた。モナッシュ大学には1964年に3200が納入された。 [20] 国防信号局には少なくとも1台あった。BHPはニューカッスルとポートケンブラのデータセンターにそれぞれ2台の3300マシンを設置した。これらは1977年に3500に置き換えられ、1980年代半ばまで運用されていた。
共産主義圏
共産主義政権下のハンガリーは1969年から1971年にかけてCDC 3300マシンを入手した。このマシンは1970年代を通じて米国科学アカデミーによって管理され、主に科学計算に使用された。[21]
旧東側諸国に設置されたその他のCDC 3300システム[3]（リストは完全ではない）：
- OSN開発プログラム、CRC/UNDPの協力によるブラティスラバコンピュータ研究センター[22]
- プラハ中央統計局。
- ルーマニア航空機、ブカレスト（3500 システム）
標準周辺機器
- 405 - カードリーダー。80 列の「高速」パンチカードリーダー
- 415 - カードパンチ、80 列カードパンチ
- 501 - ライン プリンター、回転ドラム、136 文字幅のプリンター。小文字がないことに注意してください。
- 505 - ラインプリンター
- 512 - ラインプリンタ、チェーンタイプ
- 601 - 磁気テープドライブ
- 604 - 磁気テープドライブ
- 607 - 磁気テープドライブ
- 609 - 磁気テープドライブ（9トラック）
- 700 シリーズ - 光学ページリーダー
- 800 - 回転磁気メモリシリーズ
- 808 - 回転ディスク、ディスクあたり約 32 インチ、スピンドルあたり約 32 ～ 36 枚のディスク。
- 852 - リムーバブルメディアパック付きディスクドライブ、200万から300万の7ビット文字、6枚のディスク（10枚の記録面）/パック。IBM 1311とデータ互換性あり[23]
- 853 - 852に類似、400万文字。媒体はIBM 1311と機械的に互換性があるが、記録されたデータは保存されない[23]
- 854 - 853と同様、800万文字[23]
- 915 - 光学ページリーダー
CDC 6000 シリーズも当初は多くの同じ周辺機器とともに販売されました。
