ボルトオンネックは、セットインネックジョイントのような接着剤と接合部ではなく、ネジまたはボルトを使用してギターのネックとボディを接合するギター（または同様の弦楽器）の構築方法です。
方法
「ボルトオン」方式は、ソリッド ボディのエレキギターやアコースティック フラットトップ ギターでよく使用されます。一般的なエレキギターのネック ジョイントでは、ボディとネックが水平面で交差します。ネックは、ボディにあらかじめ切り込まれた開口部 (一般に「ポケット」と呼ばれます) に挿入され、3 ～ 4 本のネジを使用して接合されます。デザインによっては、4 本以上のネジが使用される場合もあります。
ネジ頭の圧力により木材の表面が損傷し、分散されていない応力により楽器本体の構造が危険にさらされる可能性があるため、通常は長方形の金属板 (または 2 枚の小さな板) を使用して接合部を固定し、ネジの圧力をより均等に再分散します。この板を使用して、メーカーのロゴをエンボス加工したり、シリアル番号を刻印したり、装飾的なアートワークを追加したりできます。
ボルトオンネックのエレキギターメーカーの中には（特にフェンダー）、ネックをボディに取り付けると隠れるネックのヒール部分に製造年月日を記入しているところもある。ネックを取り外して製造年月日を確認することができ、シリアル番号と照合してギターの正確な製造年月日や特定を行うことが多い。[1]
取り付け方法
「ボルトオン」という用語は通常誤った名称であり、主にフェンダー社によって導入された。フェンダー社のエレキギターやベースでは、主に木ネジでネック部品が楽器本体に固定されていた。実際のボルト接合（つまり、ボルトとナットの組み合わせ）は、特にアコースティックギターでは存在するが、エレキギターではあまり一般的ではない。[2] 実際のボルトを使用したボルトオンネックの具体的な例としては、ブライアン・メイの自家製レッド・スペシャルがある。このギターでは、ギターのトラスロッドで固定された1本のボルトが使用され、ボディの背面でナットで固定されている。[3]
テイラーギターズが普及させたアコースティックギターのボルトオンネックには、ネックのヒール部分にねじ込みインサートが含まれています。楽器の内側からボディのネックブロックに挿入されたボルトによって、ネックがボディに固定されます。[4]
「ボルトオン」ではなく「ボルトイン」
いくつかの情報源[5] [6]では、ボルトオンネック構造とボルトインネック構造を区別しています。
違いは、ボルトオンネックでは、ギター本体の溝に収まる「ヒール」と呼ばれる突出したフランジを組み立てる必要があることです。次に、ギターの表面に対して垂直（直角）に 走るネジを使用して、このポケット内にネックを固定します。
対照的に、ボルトインネックはギター本体の内側にそのようなフランジを持つ必要がなく、ネジまたはボルトはギターの表面と平行に走り、ヒールの後ろに入ります。[7]このため、楽器は深く、できれば中空のボディを持つ必要があり、この方法はアコースティックギターに限定されます。ただし、ボルトインネックはエレキギターでは比較的珍しいため、ほとんどの楽器製作者は両方のネックジョイントを「ボルトオン」と呼んでいます。
長所と短所
利点
弦楽器製作者やギター奏者は、ボルトオンネック構造の利点と欠点の両方を挙げています。これらの見解の多くは非常に主観的で相対的です。楽器の製造は多種多様であり、同等の客観的要因がないため、特定の主張が一般的には当てはまらない可能性があります。
ボルトオンネックの利点として挙げられるものは次のとおりです。
- スルーネック構造のギターは、組み立て工程で損傷を受けたり、最終的な品質評価で不合格になったりすると、楽器全体を廃棄しなければならない場合があります。たとえば、修復不可能なネックの欠陥は、それ以外は完璧なボディを破壊する必要があり、仕上げの欠陥は楽器全体の再仕上げを必要とします。これにより、メーカーは材料だけでなく、時間と人手もかかります（よくてもハードウェアのみを救済できます）。セットネックの楽器（ほとんどのアコースティックギターを含む）は、スルーネックよりも簡単に修理できますが、接着剤で固定したジョイントを外すと、熟練した楽器製作者が生産業務から離れてしまいます。ボルト留めスタイルは大規模な組み立てラインに最適で、未熟練の作業員でも欠陥のあるコンポーネントを簡単に取り外したり交換したりでき、回収コストが最小限に抑えられます。
- 修理（損傷した場合）や改造が容易です。フェンダーの「標準」4本ネジジョイントが可能なネックは、（ストラトキャスターまたはテレキャスターなど、同じスタイルのギター用であれば）広く互換性があります。[9]アフターマーケットのネックは、簡単に注文でき、プレイヤーの特定の好み（ネックの形状、指板の半径、木材の種類、仕上げ、フレットの形状）に合わせて選択でき、比較的未熟な人でも、一般的に入手できるツールのみを使用して取り付けることができます。また、ギターのボディが修理不可能なほど損傷した場合、ネックを別のボディと簡単に組み合わせることができます。簡単に取り外せるため、ネックであれボディであれ、修理プロセスが大幅に容易になります。
- 制御が容易。ブリッジにおけるギターの弦の高さは必ずしも理想的ではなく、大量生産環境では変化する。解決策はネックとボディの角度を変えることであるが、これはネックスルー設計では不可能であり、セットネックでは困難である。ボルトオンネックは、ヒールとボディの間にシムを簡単に挿入したり、ヒールをわずかに削って角度を変更したりすることができる（この方法は、構造的にも音的にもシムよりもはるかに優れている）。一部のボルトオン設計には、ネックとボディの角度を微調整できる調整ネジが組み込まれている。[8]フェンダーのデラックスアメリカンストラトキャスターで使用されている「マイクロティルト」調整などがその一例である。
- アタックと「スナップ」が増し、[定義は？ ] わずかに明るい音色、共鳴と持続性が高まる。[2]これらすべてが議論の的となっている。[8]
デメリット
ボルトオン構造の欠点は次のとおりです。

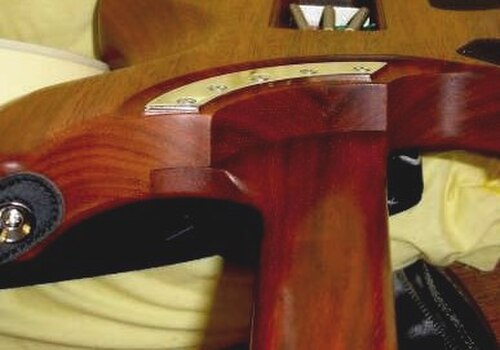

- ネックの上部のフレットの制限。構造上、ボディをネックに取り付ける必要があるため、ヒール部分は比較的厚くする必要があります。さらに、ハードウェア (特にヒール プレート) が障害となります。これらの要因により、カッタウェイで削除できる材料の量が制限され、確保できたスペースの一部にアクセスできなくなります。これを緩和するために、輪郭のあるヒール プレートや、プレートを各ネジ頭の下に皿穴付きフェルールに置き換えるものから、Ibanez AANJ (All Access Neck Joint)、Music Man Silhouette、Washburn (特に高級ヌーノ ベッテンコート シグネチャー モデル) が使用する Stephen's Extended Cutaway などの特異なネック ジョイント デザインまで、さまざまな設計が採用されてきました。これらの理由から、コストがかかり製造が難しいものの、ヒール ジョイントを完全に無効にするスルー ネック構造が望まれています。
- ずさんな建設や組み立ては、その固有の欠点を悪化させる。[例が必要] [8]
メーカー
ボルトオンネックのギターのメーカーには以下のものがあります。
- BCリッチ
- フェンダー
- スクワイア
- ミュージックマン
- ヤマハ
- アイバニーズ
- キーゼルギター/カーヴィン
- ESPギター
- エピフォン
- G&L
- サー
- ハグストローム
- テイラー音響、特許取得済みのボルトイン構造を採用した3本のボルト
- ゴダン社が製造するアコースティックギターブランド「シーガル」 。
- ジャクソン
- シャーベル
- コルトギター
参考文献
- ^ ギター修理ベンチルシアーウェブサイトのフェンダーシリアルナンバーガイドの記事
- ^ ab Burrluck, Dave (1998). 「ネックの種類」。ギターメンテナンスのプレイヤーガイド：エレキギターを最大限に活用するための実用的なマニュアル。 ロンドン、イギリス：Balafon Books。p. 25。ISBN 978-0-87930-549-9。
- ^ 「レッドスペシャル 修復版 1998」。2014年1月30日。
- ^ アコースティック楽器用ボルトオンネックジョイント 2011-09-26ウェイバックマシンにアーカイブLiutaio Mottola Lutherie 情報ウェブサイトの記事
- ^ ボルトインネック Archived 2007-02-28 at the Wayback Machine at Sweetwater.com music technology glossary
- ^ ネック構造 Archived 2006-12-07 at the Wayback Machine 記事 at Ed Roman Guitars
- ^ William Cumpiano のハードウェアベースのネックジョイント Archived 2006-10-29 at the Wayback Machine、ボルト締め方式の基本を示す図が掲載されています。
- ^ abcd Lipman, Barry (2002). 「ボルトオンネックの長所と短所は何か」。ギターに関する質問: 初心者のためのギター修理ガイド。ニューヨーク、NY: Cherry Lane Music Co. p. 19。ISBN 978-1-57560-452-7。
- ^ フェンダーの好きなところ 2009-04-05 にアーカイブされました。Wayback MachineのGuitar DNA でご覧いただけます。
