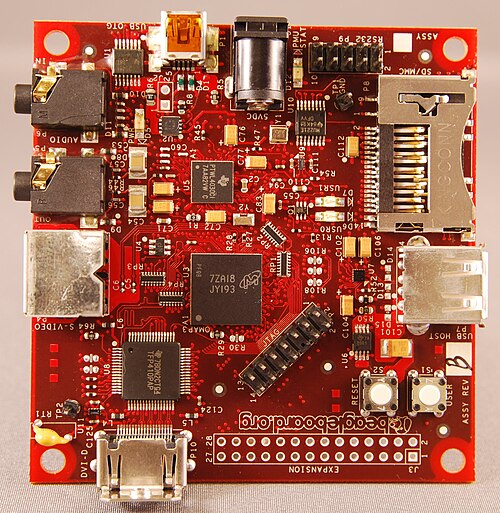

 ビーグルボード rev.B | |
| 一般的なメーカー | Circuitco LLC（BeagleBoard.org の代理） |
|---|---|
| デザイン会社 | テキサス・インスツルメンツ |
| 紹介された | BeagleBoard 2008年7月28日[1] BeagleBoard rev.C 2009年5月13日[2] BeagleBoard-xM 2010年9月14日[3] BeagleBone 2011年10月31日[4] BeagleBone Black 2013年4月23日[5] BeagleBoard-X15 2015年11月1日[6] |
| 料金 | 95ドルから149ドル |
| タイプ | シングルボードコンピュータ |
| プロセッサ | ARM Cortex-A8 |
| 頻度 | 600MHz～1GHz |
| メモリ | 128 MB ～ 512 MB |
| 繋がり | USB オンザゴー |
| ポート | USB On-The-Go / DVI-D / PC オーディオ / SDHC / JTAG / HDMI |
| 消費電力 | 2ワット |
| 重さ | 約37グラム[7] |
| 寸法 | 7.62 cm × 7.62 cm × 1.6 cm |
BeagleBoardは、テキサスインスツルメンツがDigi-KeyおよびNewark element14と共同で製造した低電力のオープンソース シングルボードコンピュータです。BeagleBoard はオープンソースソフトウェア開発を念頭に設計されており、テキサスインスツルメンツのOMAP3530システムオンチップのデモンストレーションにも使用されました。[8]このボードは、世界中の大学でオープンソースのハードウェアとソフトウェアの機能を教えるために使用できる教育用ボードとして、少人数のエンジニアチームによって開発されました。また、 Creative Commons の共有ライセンスの下で一般に販売されています。このボードは、回路図にはCadence OrCAD 、PCB 製造には Cadence Allegro を使用して設計されており、シミュレーションソフトウェアは使用されていません。[要出典]
特徴
BeagleBoardの大きさは約75 x 75 mmで、基本的なコンピュータのすべての機能を備えています。[9] OMAP3530には、ARM Cortex -A8 CPU（Linux、Minix、[10] FreeBSD、[11] OpenBSD、[12] RISC OS、[13] Symbianを実行可能。非公式のAndroidポートが多数存在[14] [15]）、ビデオとオーディオのデコードを高速化するTMS320C64x+ DSP、OpenGL ES 2.0をサポートする2Dおよび3Dレンダリングを高速化するImagination Technologies PowerVR SGX530 GPUが含まれています。ビデオ出力は、別のSビデオとHDMI接続を通じて提供されます。 SDIO をサポートする単一のSD / MMCカード スロット、USB On-The-Goポート、RS-232シリアル接続、JTAG接続、およびオーディオ入力/出力用の 2 つのステレオ 3.5 mm ジャックが用意されています。
内蔵ストレージとメモリは、256 MB のNAND フラッシュ メモリと 256 MB のRAM (以前のモデルでは 128 MB) を含むPoPチップを通じて提供されます。
ボードは最大 2 W の電力を消費し、USB コネクタまたは別の 5 V 電源から電力を供給できます。
Rev. C4仕様
- パッケージオンパッケージ(PoP) SoC/メモリ チップ。
- プロセッサ TI OMAP 3530 SoC – 720 MHz ARM Cortex-A8コア
- 「HD対応」TMS320C64x+コア（520MHz、最大720p @30fps）[16] ：3
- イマジネーションテクノロジーズPowerVR SGX 2D/3D グラフィックスプロセッサ（デュアル独立ディスプレイをサポート）[9]
- 256 MB LPDDR RAM [16] : 3
- 256MB NANDフラッシュメモリ[16] : 3
- 周辺接続[16] : 4
- DVI-D (サイズに合わせて選択された HDMI コネクタ - 最大解像度は 1280 × 1024 - デジタル オーディオは出力されません)
- Sビデオ
- USB OTG (ミニAB)
- USBポート1個
- SD/MMC カードスロット
- ステレオ入力および出力ジャック
- RS-232 ポート
- JTAGコネクタ
- 電源ソケット（5Vバレルコネクタタイプ）
- 開発[17] : 9
- ROMに保存されたブートコード
- NANDメモリ、SD/MMC、USB、シリアルから起動
- 代替ブート ソース ボタン。
- Android [18] [14] [ 15 ] Angstrom Linux [ 19] Fedora、Ubuntu、Gentoo、[20] Arch Linux ARM 、[21] openSUSE for ARM [22]およびMaemo Linuxディストリビューション[23] VxWorks、[24] FreeBSD [11] Windows CEオペレーティングシステム、[25] Symbian、[26] QNX [27]およびRISC OS Openによって提供されるRISC OS 5のバージョン[28]を使用して実証されています。

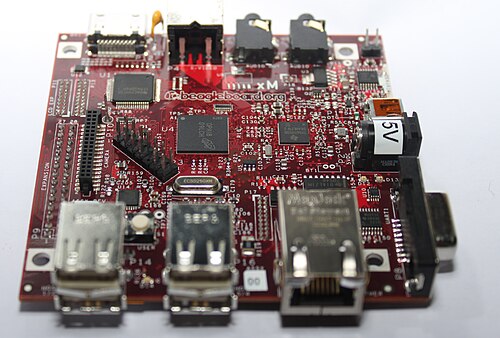

ビーグルボード-xM
特徴
BeagleBoard の改良版である BeagleBoard-xM は、2010 年 8 月 27 日に出荷が開始されました。BeagleBoard-xM は 82.55 x 82.55 mm の大きさで、CPU コアが高速 (BeagleBoard の 720 MHz に対して 1 GHz で動作)、RAM が大きく (256 MB に対して 512 MB)、オンボードイーサネットジャック、4 ポート USB ハブを備えています。BeagleBoard-xM にはオンボード NAND がないため、OS やその他のデータを microSD カードに保存する必要があります。-xM にカメラ ポートを追加したことで、Leopard Board カメラ経由でビデオを簡単にインポートできるようになりました。[29] [30]
仕様
- パッケージオンパッケージPOP CPU/メモリチップ。
- プロセッサ TI DM3730 プロセッサ – 1 GHz ARM Cortex-A8 コア
- 「HD対応」TMS320C64x+コア（800MHz、最大720p @30fps）[16] ：3
- イマジネーションテクノロジーズPowerVR SGX 2D/3D グラフィックスプロセッサ（デュアル独立ディスプレイをサポート）[9]
- 512 MB LPDDR RAM [16] : 3
- BeagleBoard-xMに付属し、The Angstrom Distributionがロードされた4GBのmicroSDカード
- 周辺接続[16] : 4
- DVI-D (サイズに合わせて HDMI コネクタを選択 – 最大解像度は 1400 x 1050)
- Sビデオ
- USB OTG (ミニAB)
- 4つのUSBポート
- イーサネット
- MicroSD/MMCカード
- ステレオ入力および出力ジャック
- RS-232 ポート
- JTAGコネクタ
- 電源ソケット（5Vバレルコネクタタイプ）
- カメラポート
- 拡張ポート
- 開発[17] : 9
- uSDカードに保存されたブートコード
- uSD/MMCからのみ起動
- 代替ブート ソース ボタン。
- Android [18]、Angstrom Linux [ 19]、Fedora、Ubuntu、Gentoo、[20]、Arch Linux ARM [21]、Maemo Linuxディストリビューション[23]、FreeBSD [31]、 Windows CEオペレーティングシステム、[25]、RISC OSを使用して実証されています。

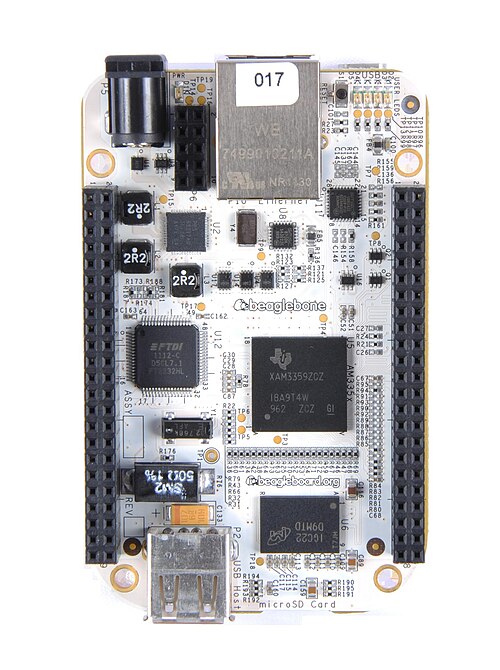

ビーグルボーン
2011年10月末に発表されたBeagleBoneはベアボーン開発ボードで、アルトイド缶に収まるサイズです。[32] BeagleBoneの当初の価格は89ドルでした。[33]
BeagleBone には、 720 MHz で動作するSitara ARM Cortex-A8 プロセッサ、256 MB の RAM、2 つの 46 ピン拡張コネクタ、オンチップ イーサネット、microSD スロット、USB ホスト ポート、および低レベル シリアル制御と JTAG ハードウェア デバッグ接続を含む多目的デバイス ポートが搭載されているため、JTAG エミュレータは必要ありません。
最近、BeagleBone の「ケープ」がいくつかリリースされました。これらのケープは、BeagleBone ボードに積み重ねることができる拡張ボードです (一度に最大 4 つ)。BeagleBone ケープには次のものが含まれますが、これらに限定されません。
- LCD タッチスクリーン ケープ (7 インチおよび 3.5 インチ)
- DVI-Dケープ
- ブレイクアウトケープ
- ブレッドボードケープ
- CANバスケープ
- RS-232 ケープ
- バッテリーケープ[34]
ビーグルボーンブラック
2013 年 4 月 23 日に 45 ドルで発売されました。その他の違いとしては、RAM が 512 MB に増加し、プロセッサ クロックが 1 GHz に増加し、HDMI と 2 GB のeMMCフラッシュ メモリが追加されています。BeagleBone Black には、元の BeagleBone の Linux カーネル 3.2 からアップグレードされたLinux カーネル3.8も搭載されており、BeagleBone Black でDirect Rendering Manager (DRM)を活用できます。
BeagleBone Black リビジョン C (2014 年リリース) では、フラッシュ メモリのサイズが 4 GB に増加しました。これにより、Debian GNU/Linux がインストールされた状態で出荷できるようになりました。以前のリビジョンでは、Ångström Linux が同梱されていました。[35]
ビーグルボード-X15
BeagleBoard-X15 [36] [37]は、 1.5GHzで動作する2つのARM Cortex-A15コア、 212MHzで動作する2つのARM Cortex-M4コア、700MHzで動作する2つのTI C66x DSPコアを搭載したTI Sitara AM5728プロセッサをベースにしています。[38] このプロセッサはUSB 3.0をサポートし、532MHzで動作する PowerVRデュアルコアSGX544 GPUを搭載しています。
ポケットビーグル
2017 年 9 月に発売された PocketBeagle は、BeagleBone Black と同等のコンピューティング パフォーマンスを、サイズで 50% 以上、重量で 75% 以上削減した物理フォーム ファクターで提供し、購入価格は 40% 以上安くなっています (2018 年 12 月の希望小売価格 25 ドルに対して、BeagleBone Black は 45 ドル)。この小型化は、BeagleBone Black のすべての主要サブシステムを、ボール グリッド アレイを使用して接続された単一のセラミック パッケージに縮小する Octavo Systems OSD3358-SM を使用することで可能になりました。小型化の利点は、単一のマイクロ USB ポートを除くすべての組み込みコネクタの削除、オンボード eMMC フラッシュ ストレージの削除、およびスペースの制約によりヘッダー ピンが 92 から 72 に削減されるというコストを伴います。つまり、ほとんどのケープはまったく機能しないか、PocketBeagle で機能させるために大幅な変更が必要になります。 BeagleBone Black のプリント回路基板(PCB) がAltoidsミント缶にぴったり収まるようにカットされているのと同様に、PocketBeagle の PCB も Altoids Smalls ミント缶にぴったり収まるようにカットされています。PocketBeagle の推奨される使用例には、クワッドコプター ドローンやその他の小型ロボット、ハンドヘルド ゲーム アプリケーションなど、サイズと重量の考慮が最も重要である組み込みデバイスが含まれます。
仕様
ボードで使用されるハードウェアのサポートを取得したと報告されているオペレーティングシステムは、 Fedora、Android (コード名 rowboat)、Ubuntu、Void Linux、openSUSE、Ångströmです。また、このボードはFreeBSD、NetBSD、OpenBSD、QNX、MINIX 3、RISC OS、Windows Embeddedなどの他の OS もサポートしています。
オプションの拡張ボード
- BeagleBoard Zippy – BeagleBoard の機能拡張ドーターカード
- BeagleBoard Zippy2 – 第 2 世代 Zippy。(UART、EEPROM、100BASE-T、SD スロット、RTC、I²C (5 V))
- BeagleTouch ディスプレイ– タッチスクリーンを備えた 4.3 インチ OLED パネル、および Liquidware によって構築された Angstrom Linux 用ドライバー。
- BeagleLCD2 拡張ボード– 4.3 インチ ワイド アスペクト LCD パネル + タッチスクリーン、インターフェース ボード付き。HY Research によって開発されました。
- BeagleJuice – Liquidware が開発、製造した携帯性に優れたリチウムイオン バッテリー パック。
- WLAN アダプタ– この追加拡張カードにより、BeagleBoard のワイヤレス接続機能が有効になります。
- BeadaFrame – NAXING Electronics 製の 7 インチ TFT LCD ディスプレイ キットには、タッチ パネルとプラスチック フレームが含まれています。
- 4DLCD CAPE – 4.3 インチ、480 x 272 解像度の LCD ケープ、抵抗膜方式タッチまたは非タッチ、7 つのプッシュ ボタン付き
- Vifff-024 – 三日月の光でビデオストリームを撮影できる非常に感度の高いカメラ。ViSensi.orgによって開発されました。[59]
オプションのエンクロージャ
- Beagle Board RevC クリアアクリルケース – BeagleBoard のみ用のケース。(Zippy2 なし)
- BeagleLCD2 透明アクリルケース – BeagleLCD2 付き BeagleBoard 用ケース
クローン
- IGEPv2 – より多くの RAM、内蔵 Bluetooth および Wi-Fi、USB ホスト、イーサネット ジャックを備え、通常の SD カードの代わりに microSD カードを使用する、やや大きめのボードです。
- ICETEKミニボード（中国語）[60]
