自動タンク洗浄機は、タンクローリー、鉄道車両、はしけ、石油タンカー、食品・飲料製造施設、化学処理工場、エタノール工場、醸造施設などに搭載されている貨物タンク、プロセスタンク、地下貯蔵タンク、および類似の設備を洗浄するために使用される機械である。[1] [2] GamajetやButterworth machineなどの一般的な商標は、 製造元に関係なく、自動タンク洗浄機を指すためによく使用されます。[3]
手術
タンクはさまざまな理由から定期的に洗浄する必要があります。理由の1つは、交差汚染を防ぐためにタンク内の製品の種類を変更することです。[4] [5]もう1つの理由は、タンクを検査したり、タンク内でメンテナンスを実行したり、タンクの内壁に製品が蓄積するのを防ぐためです。[5] [6]

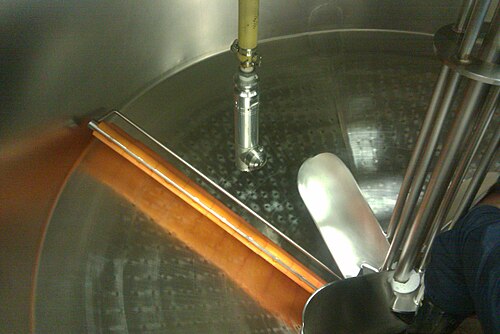

自動タンク洗浄機は灌漑用スプリンクラーと似た仕組みですが、より強力な噴射力を発揮するように高度に設計されています。回転式ジェットノズルから噴射された水が装置を2軸で回転させ、360°の洗浄パターンを作り出します。水が噴射されると、液体がタンクから排出されます。[5]ポータブル洗浄システムは、多くの屋外用途で一般的に使用されています[7]一方、固定式または恒久的な定置洗浄（CIP）システムは、より衛生的な環境で使用されます。[8]
アルファ・ラバルのガマジェット8は、化学産業、エタノール、輸送、醸造、自治体、油田/燃料貯蔵の用途で広く使用されています。重量はわずか15ポンドですが、25フィートで40ポンドの洗浄力を維持します。通常の洗浄サイクルは12分で完了します。[4]
バターワース K 型洗浄機は広く使用されています。[1]このモデルは、最大 10,000,000 米ガロン (38,000 m 3 ) のタンクを洗浄できます。[1]最大 250 psi (1,700 kPa) の圧力と最大 250 °F (121 °C) の温度の水を使用します。[1]水流は最大 115 フィート (35 m) まで到達します。[1]使用する圧力に応じて、洗浄サイクルには約 10 分から 50 分かかり、機械は 1 分あたり 15 米ガロン (56.8 L、12.5 英ガロン) から 350 米ガロン (1,324.9 L、291.4 英ガロン) の水を使用します。[1]
ほとんどの原油タンカーでは、特別な原油洗浄システム（COWシステム）が洗浄プロセスの一部となっています。[5] COWシステムは、固定されたタンク洗浄システムを通して高温の原油を循環させ、ワックスやアスファルトの堆積物を除去します。[5]
タンクの洗浄には機械がよく使用されますが、通常はマッキングと呼ばれる手作業による最終段階の洗浄が行われます。[3]マッキングには、閉鎖空間への立ち入り、エアラインマスク、防護服、安全監視員の使用に関する手順が必要です。[3]
しかし、ガマジェットのタンク洗浄機を使用すれば、閉鎖空間への立ち入りが大幅に減少し、作業員への危険が排除されます。[9]手作業によるタンク洗浄は、さまざまな点で危険です。[10]タンクバージは港で洗浄できますが、船上のタンクは一般的に海上で洗浄されます。[3]これは主に、タンク内で火災や爆発が発生するリスクがあるためです。[3]
歴史
最初の自動タンク洗浄機はアーサー・バターワースによって発明され、1920年に特許を取得しました。[11]彼の目標は、作業員がタンク内で過ごす時間を制限し、危険で骨の折れる仕事から彼らを部分的に解放することでした。[11] 1925年、バターワースは機械を販売する会社を設立しました。[11] スタンダード・オイル・ニュージャージーは1930年に会社を買収し、後にエクソン社の子会社となりました。[11]
1986年、エクソンの内部再編の一環として、バターワース社はエクソン経営陣に売却されました。[11]現在、同社は非公開企業であり、テキサス州ヒューストンに本社を置いています。[11]
2012年、Gamajet Cleaning Systems, Inc.はアルファ・ラバルに買収され、2つの世界的なタンク洗浄製品ラインであるGamajetとToftejorgが統合されました。[12]タンク洗浄部門はペンシルバニア州エクストンで運営されています。
