アタッチメントユニットインターフェース

アタッチメントユニット インターフェイス( AUI ) は、10BASE5 Ethernet ^{[ 1 ]}および以前のDIX 規格のIEEE 802.3規格 ( FIPS PUB 107 にも掲載)で定義されている物理的および論理的なインターフェイスです。物理インターフェイスは、イーサネットノードの物理信号をメディア アタッチメント ユニット(MAU) ^{[ 2 ]} (トランシーバと呼ばれることもあります)に接続する 15 ピンD サブ ミニチュアコネクタで構成されています。AUI ケーブルは最大50 メートル (160 フィート)まで伸ばすことができますが、多くの場合、MAU とデータ端末装置(DTE) のメディア アクセス コントローラ(MAC) は直接接続され、ケーブルは不要になります。DTE と MAU が一体化されている Ethernet 実装では、通常 AUI は省略されます。

IEEE 802.3 仕様では、AUI は DTE と MAU 間の相互接続として正式に定義されています。しかし、DECデジタル イーサネット ローカル ネットワーク インターコネクト(DELNI) のようなデバイスは、AUI 互換コネクタを使用してハブのような機能を提供しました。^{[ 3 ] [ 4 ]}さらに、特定の条件下では、クロスオーバー ケーブルを使用してトランシーバを必要とせずに 2 つの AUI デバイスを直接接続することが可能でした。^{[ 5 ]}

1990年代初頭、コンピュータやハブがMAUを直接統合するようになり、特に10BASE-T規格の採用が進むにつれて、AUIコネクタはますます希少になった。この変化により、インターフェースを使用していた10BASE5（thicknet）と10BASE2 （thinnet）は衰退した。 ^{[ 6 ] [ 7 ]}電気的なAUI接続はしばらくの間、機器内部に残っていた。AUIコネクタを備えたトランシーバは、 10BASE-FLマルチモードファイバーでも使用されていた。

ファストイーサネットの導入により、AUIインターフェースは時代遅れとなり、メディア独立インターフェース（MII）に置き換えられました。^{[ 8 ]}ギガビットイーサネットや10ギガビットイーサネットなどの後続のイーサネット規格では、それぞれGMIIおよびXGMIIインターフェースが導入されました。XAUIとして知られる10ギガビットイーサネットインターフェースは、XGMIIの動作距離を延長し、インターフェース信号の数を減らすために開発されました。

Apple Attachment Unit Interface (AAUI)と呼ばれる小型版が1991 年にApple Macintoshコンピュータに導入され、1998 年までに段階的に廃止されました。^{[ 9 ]}

AUIは通常モードとモニターモードの両方で動作できます。通常モードでは、DTEとネットワーク媒体間の直接接続として機能します。オプション機能であるモニターモードでは、MAUの送信機を媒体から分離しつつ、DTEがネットワークアクティビティを監視できるようにします。このモードは、物理媒体に影響を与えることなく、診断や監視に役立ちます。^{[ 1 ]}

AUIはデータ伝送にマンチェスター符号化を使用しており、別途タイミング信号を必要とせずにクロック同期を保証します。データ回路と制御回路は独立して動作し、自己クロック方式を採用しています。制御信号はDTEとMAU間の通信を調整し、エラー信号、MAUの分離、および媒体アクセス要求を可能にします。^{[ 1 ]}

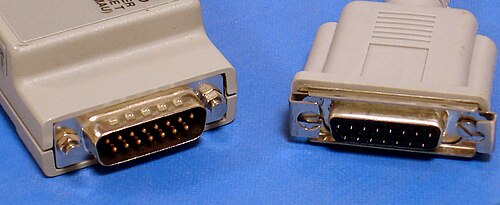

AUIコネクタはDA-15（Dサブミニチュア）タイプで、DTE側にはメスコネクタ、MAU側にはオスコネクタがあります。^{[ 1 ]}

このコネクタは、Dコネクタによく見られる一般的なつまみネジの代わりにスライドクリップを使用することが多く、サイズや形状がつまみネジに対応できない場合でも、DTEとMAUを直接接続できます。ただし、クリップ機構は扱いにくい、または信頼性に欠けると見なされることがあります。^{[ 10 ]}

互換性のない接続部の場合は、ジャックポストまたはスライドクリップを取り外して交換するか、アダプタードングルとケーブルを使用できます。

電気的には、AUIの差動信号は78Ωケーブルで使用するように設計されており、規格で規定されている50メートルの長さでDTEとMAU間で10Mbpsのデータを送信できます。^{[ 1 ]}

AUIドライバとレシーバは、ペアの永続的な損傷なしに配線障害を許容する必要があります。信号ジッタは、インターフェース全体で1.5ナノ秒以内に制御されます。 ^{[ 1 ]}

DA-15のピン配置はIEEE 802.3規格で規定されており、4つの差動ペアを記述しています。
