サーボタブ

サーボタブは、航空機の操縦翼面の動きを補助するために取り付けられた小さなヒンジ付き装置です。ドイツの会社フレットナー社によって導入され、^{[1]サーボタブは以前は}フレットナータブと呼ばれていました。^{[2]サーボタブは、操縦翼面を望ましい位置に保つために}負帰還を採用していないため、真のサーボ機構ではなく、パイロットに機械的な利点を提供するだけです。

サーボタブ

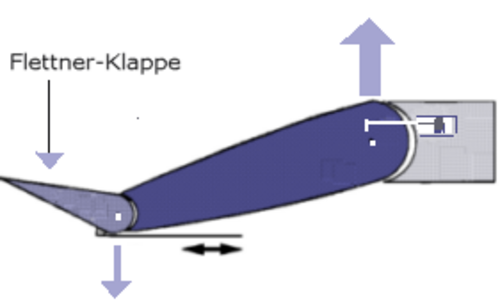

サーボタブ、またはバランスタブは、操縦翼面の望ましい動きとは反対の方向に動きます。これにより気流が偏向し、操縦翼面全体に望ましい方向の力が生じます。タブは操縦翼面のヒンジラインよりかなり後方に位置しているためてこ作用の利点があり、そのため気流の偏向により操縦翼面が反対方向に動き、操縦翼面の気流偏向によって生じる抵抗を克服します。これにより、操縦士が操縦装置を動かすために必要な操縦力が軽減されます。^[3]^[4]^{: 612}

一部の大型航空機では、ブリストルブリタニアやそのカナダの派生型のように、サーボタブが操縦桿またはハンドルに連結された唯一の制御装置となっている。操縦桿はサーボタブを動かすハンドルで、サーボタブの機械的な利点によって、通常は自由に浮いているエレベーターまたはエルロンを動かす。^[3]「ギア付きスプリングタブ」のバリエーションでは、操縦者は「時速 300 マイル以上の速度で飛行する 30 万ポンドもの重量の機体を操縦できる」。^[5]

アンチサーボタブ

アンチサーボタブ、またはアンチバランスタブは、サーボタブとは逆の働きをする。これは操縦面と同じ方向に展開し、操縦面の動きを難しくし、操縦士が操縦装置にかける力を大きくする必要がある。これは逆効果のように思えるかもしれないが、操縦装置が軽すぎる航空機でよく使われる。アンチサーボタブは操縦士に操縦装置を重く感じさせる働きがあり、^[3]また操縦面の安定性を高める働きもある。^[4]^{: 42}また、航空機がその移動軸でさらなる安定性を必要とする場合にも使われる。^[要説明]^[要出典]

アンチサーボタブは特にスタビレータに見られ、何らかの方法で感度を低下させる必要がある。^[4]^{: 650}

トリムタブ機能の組み込み

サーボタブまたはアンチサーボタブはトリムタブとしても機能し、操縦圧力を軽減して操縦面を所望の位置に維持する。^[6]^[7]^{: 2-7}これにより、抗力を増加させるトリミング用の第2の装置が不要になる。^[8]

アンチサーボトリムタブは、特にスタビレータに見られますが、^[7]^{: 2-6}^[8]、他の操縦翼面にも見られます。ビーチクラフトRC-12ガードレールは、アンチサーボアクションを組み込んだラダートリムタブを使用しており、^[9]、ビーチクラフトU-21は、アンチサーボアクションを組み込んだエレベーターとエルロンのトリムタブを使用しています。^[10]
