角度絞り

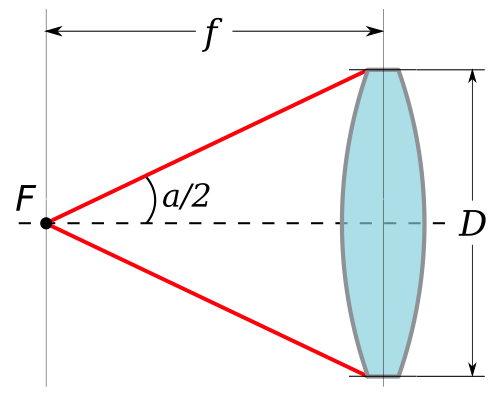

レンズの開口角は、焦点から見たレンズの開口の角度の大きさです。

${\displaystyle a=2\arctan \left({\frac {D/2}{f}}\right)=2\arctan \left({\frac {D}{2f}}\right)}$

どこ

${\displaystyle f}$焦点距離は

${\displaystyle D}$開口部の直径です。

空気のように屈折率が1に近い媒体では、開口角はレンズの開口数の2倍にほぼ等しくなります。 ^[1]

正式には、空気中の開口数は次のようになります。

${\displaystyle \mathrm {NA} =\sin a/2=\sin \arctan \left({\frac {D}{2f}}\right)}$

近軸近似では、小さな開口部の場合、次のようになります。 ${\displaystyle D<f}$

${\displaystyle \mathrm {NA} \およそ a/2}$

• f値
• 開口数
• 受容角、角度開口の半分
• 視野
