インテル 8255

Intel ID8255A の産業用グレード版は、100 個以上の数量で 17.55 米ドルで入手可能でした。^{[ 4 ]} 入手可能な Intel 8255A-5 バージョンは、100 個以上の数量で 6.55 米ドルでした。^{[ 5 ]}入手可能な 82C55A CMOS バージョンは、沖電子工業株式会社 に外注されていました。^{[ 6 ]} Intel ブランドの 82C55 の入手可能なパッケージは、1985 年第 4 四半期にサンプリングされた44 ピンPLCCでした。 ^{[ 7 ]}東ヨーロッパでは、同等の回路がソビエト連邦でKR580VV55Aとして、チェコスロバキアでTeslaによって MHB8255A として 製造されました。

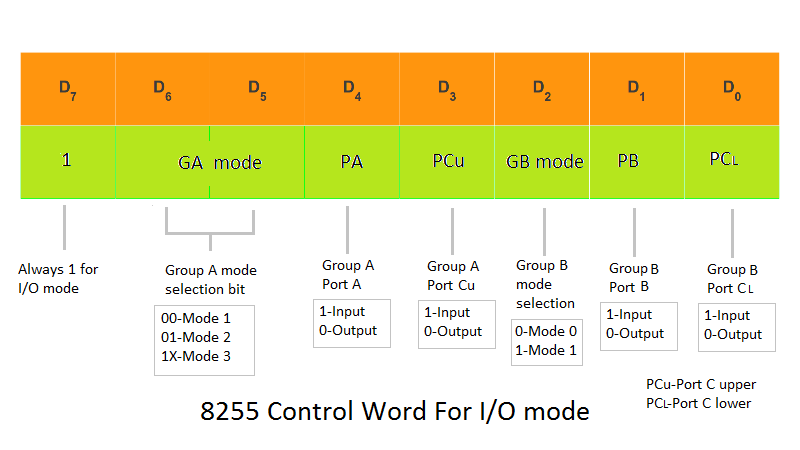

• D ₀、D ₁、D ₃、D ₄は、それぞれポート C 下部、ポート B、ポート C 上部、ポート A に割り当てられます。これらのビットが1の場合、対応するポートは入力ポートとして機能します。たとえば、D ₀ = D ₄ = 1 の場合、ポート C 下部とポート A は入力ポートとして機能します。これらのビットが0の場合、対応するポートは出力ポートとして機能します。たとえば、D ₁ = D ₃ = 0 の場合、ポート B とポート C 上部は出力ポートとして機能します。
• D2_は、グループB（ポートBと下部ポートC）のモード選択に使用されます。D2=0の場合は_モード0が選択され、D2 ₌ 1の場合はモード1が選択されます。
• D5_とD6_は、グループA（ポートAと上部ポートC）のモード選択に使用されます。選択は次のように行われます。

• I/Oモードなので、D ₇ = 1です。

例えば、ポートBと上側のポートCを入力ポートとして、下側のポートCとポートAを出力ポートとして初期化する必要がある場合（すべてモード0）：

1. これはI/Oモードなので、D ₇ = 1です。
2. モード選択ビットであるD2、D5、D6はすべて、モード0動作の場合は0になります。
3. ポートBと上部ポートCは入力ポートとして動作する必要があるため、D1 ₌ D3 ₌ 1となる。
4. ポートAと下側のポートCは出力ポートとして動作する必要があるため、D4 ₌ D0 ₌ 0となる。

したがって、目的の操作を行うには、制御ワードレジスタに「10001010」= 8A (16進数)をロードする必要があります。

このモードでは、ハンドシェイク信号なしで、ポートを単純な入出力操作に使用できます。ポートAとポートBは単純な入出力操作を提供します。ポートCの2つの半分は、一緒に8ビットの追加ポートとして使用することも、個別の4ビットポートとして使用することもできます。ポートCの2つの半分は独立しているため、片方を入力ポートとして初期化し、もう片方を出力ポートとして初期化することも可能です。

モード0における入出力機能は以下のとおりです。

1. 出力ポートはラッチされています。
2. 入力ポートはラッチ式ではなくバッファリング式です。
3. ポートにはハンドシェイク機能や割り込み機能はありません。
4. 4つのポートを使用することで、16種類の入出力の組み合わせが可能になります。

「ラッチ」とは、ビットが記憶レジスタ（フリップフロップのアレイ）に格納され、ラッチ後に入力が変化しても出力が一定に保たれることを意味します。バッファは記憶機能を持たない要素で、有効になると現在の信号をそのまま通過させます。

8255の出力は、最後に書き込まれたデータを保持するためにラッチされています。これは、データがバス上に1サイクルしか保持されないため必要です。ラッチがない場合、書き込みサイクルが終了するとすぐに出力は無効になります。

入力はラッチされません。CPUは現在の値を読み取り、後で参照する必要がある場合はCPUレジスタまたはメモリにデータを格納するだけでよいためです。ポートの読み取り中に入力が変化すると、結果が不確定になる可能性があります。

ポートAまたはポートBをハンドシェイク（ストローブ）入出力操作に使用する場合は、そのポートをモード1で初期化します（ポートAとポートBは異なるモードで初期化することも可能です。例えば、ポートAをモード0、ポートBをモード1で動作させることもできます）。ポートCの一部のピンはハンドシェイクラインとして機能します。

このモードにおけるポートB（入力ポートとして動作しているか出力ポートとして動作しているかに関わらず）では、PC0、PC1、PC2ピンがハンドシェイクラインとして機能します。

ポートAがモード1の入力ポートとして初期化されている場合、PC3、PC4、PC5はハンドシェイク信号として機能します。ピンPC6とPC7は入出力ラインとして使用できます。

ハンドシェイクをサポートするモード1には、以下の機能があります。

入力ハンドシェイク信号

1. IBF (Input Buffer Full) - 入力ラッチに情報が含まれていることを示す出力です。

2. STB (ストローブ入力) - ストローブ入力はデータをポートラッチにロードし、IN命令を介してマイクロプロセッサに入力されるまで情報を保持します。

3. INTR（割り込み要求） - これは割り込みを要求する出力です。INTRピンは、STB入力が論理1に戻ると論理1になり、マイクロプロセッサがポートからデータを入力するとクリアされます。

4. INTE (割り込みイネーブル) - これは入力でも出力でもありません。ポート PC4 (ポート A) または PC2 (ポート B) のビット位置を介してプログラムされる内部ビットです。

ハンドシェイク信号を出力します

1. OBF（出力バッファ満杯） - ポートAまたはポートBラッチにデータが出力（OUT）されるたびにローになる出力です。外部デバイスからACKパルスが戻ってくると、この信号は論理1に設定されます。

2. ACK（確認応答）- OBFピンを論理1レベルに戻します。ACK信号は外部デバイスからの応答であり、82C55Aポートからデータを受信したことを示します。

3. INTR（割り込み要求） - これは、外部デバイスが信号を介してデータを受信したときにマイクロプロセッサを割り込みます。このピンは、内部のINTE（割り込みイネーブル）ビットによって指定されます。

4. INTE（割り込みイネーブル） - これは入力でも出力でもありません。INTRピンを有効または無効にするためにプログラムされる内部ビットです。INTE AビットはPC6ビットを使用してプログラムされ、INTE BビットはPC2ビットを使用してプログラムされます。

このモードではポート A のみを初期化できます。ポート A は双方向ハンドシェイクデータ転送に使用できます。つまり、同じ 8 本のライン (PA0 ～ PA7) でデータの入力と出力が可能です。ピン PC3 ～ PC7 はポート A のハンドシェイク ラインとして使用されます。ポート C の残りのピン (PC0 ～ PC2) は、グループ B がモード 0 で初期化されている場合は入出力ラインとして、グループ B がモード 1 で初期化されている場合はポート B のハンドシェイクとして使用できます。このモードでは、8255 はシステム バスをスレーブマイクロプロセッサに拡張したり、フロッピー ディスクコントローラとの間でデータ バイトを転送したりするために使用できます。データ送信側と受信側の間で適切なデータ フローと同期を維持するために、確認応答信号とハンドシェイク信号が提供されます。
