24cm カノン3

24cm カノン3

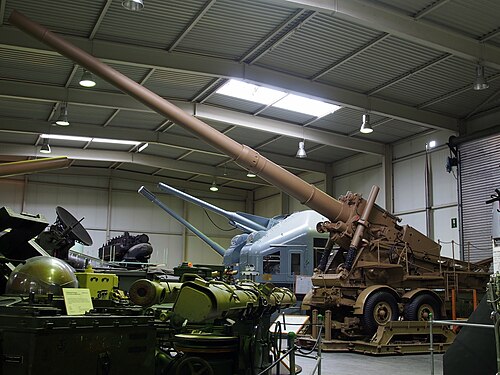

コブレンツ国防軍工科大学のAK 3
タイプ	重攻城砲
原産地	ドイツ
サービス履歴
使用中	1939–45
使用者	ナチスドイツ
戦争	第二次世界大戦
生産履歴
デザイナー	ラインメタル
設計	1935–38
メーカー	クルップ
生産	1938–44
建造数	14歳以上
仕様
質量	54,866 kg (120,959 ポンド)
バレルの 長さ	13.102メートル（40フィート）
シェル重量	151.4 kg (334 ポンド) ( HE )
口径	238ミリメートル（9.4インチ）
逆子	水平スライドブロック
反動	デュアルリコイル油圧空気圧
キャリッジ	ボックストレイル
標高	0°～+56°
トラバース	車両上6°、 プラットフォーム上360°
発射速度	4～5分ごとに1回
銃口速度	970 m/s (3,182 フィート/s)
最大射程距離	37 km (23 マイル)

24cmカノーネ3（24cm K 3）は、第二次世界大戦で第84砲兵連隊第1大隊が使用したドイツの重攻城砲である。ドイツがポーランドに侵攻したとき、4門が使用され、第84砲兵連隊I./第84連隊の最初の2個中隊に配備され、^[1]フランス侵攻でも使用された。^[2]バルバロッサ作戦までに、 3つの中隊すべてが2門ずつ装備された。^[3]この状況はその後2年間変わらなかった。^[4]

K 3 の砲は標準的な構造であったが、砲架はかなり革新的であった。ラインメタルは組み立ての容易さに重点を置いた。砲架に取り付けられた電動ウインチを使用して、傾斜路、ガイドレール、および滑走路のシステムを通じてさまざまな部品を引っ張ったため、クレーンが必要なかった。また、21 cm モーサー 18で初めて採用されたラインメタルのデュアル リコイル システムも使用されました。砲身は通常、クレードル内で反動しますが、さらに、砲身とクレードルを運ぶ上部の砲架全体が、砲架の主要部分全体で反動します。このシステムにより反動力が減衰され、非常に安定した射撃プラットフォームが実現しました。

K 3 は、射撃台、砲架、砲身、砲尾、発電機からなる 6 つの荷物に分けて輸送されました。

ドイツ国防軍は砲の性能に満足しなかった。「時間と人員の無駄遣いだと感じられ、輸送の手配が面倒で、性能が武器のサイズに見合っていないと考えられた。」^{[5]これらのことから、}クルップ社とラインメタル社は射程距離を伸ばす実験を行った。これには、大きな改善が見られなかった「溝付き」砲弾、スクイーズボア、サボを捨てるタイプ、滑腔砲バージョンなどが含まれていた。これらのいずれも実験段階を超えることはなかった。

コブレンツにあるドイツ連邦軍防衛技術博物館には、この大砲の 1 門が収蔵されています。

• エンゲルマン、ヨアヒム、シャイベルト、ホルスト。ドイツ砲兵 1934 ～ 1945 年: テキストでの Eine 文書、Skizzen und Bildern: Ausrüstung、Gliederung、Ausbildung、Führung、Einsatz。ドイツ、リンブルグ/ラーン: CA Starke、1974
• ガンダー、テリー、チェンバレン、ピーター。第三帝国の兵器：ドイツ陸軍の小火器、砲兵、特殊兵器の百科事典的調査 1939-1945ニューヨーク：ダブルデイ、1979 ISBN  0-385-15090-3
• ホッグ、イアン V. 『第二次世界大戦のドイツ砲兵』。第 2 版訂正。メカニクスビル、ペンシルバニア州: スタックポール ブックス、1997 年ISBN 1-85367-480-X
• Sinews of War の武器生産合計
