ヤエス FT-101

ヤエス FT-101は、1970 年代から 1980 年代にかけて日本のヤエス株式会社が製造した、モジュラー式アマチュア無線 トランシーバーのモデル ラインです。FT-101 は、ソリッド ステート送信機、受信機、真空管最終増幅器を組み合わせたセットです。ソリッド ステート機能により、高性能で低電流の特性を実現し、真空管増幅器により、ほぼ不整合のない送信機とチューナー ステージが実現します。FT-101 は、交換や修理のためにディーラーや工場に送ることができるプラグイン回路基板で作られました。それまで、モジュラー設計はアマチュア コミュニティでは前例のないものでしたが、これは、今日でも非常に多くの FT-101 が使用されている理由も説明しています。このリグは、世界中でヤエス FT-101 として販売され、ヨーロッパではヤエス FT-101 および Sommerkamp FT-277 として販売されました。その信頼性から、「主力製品」というニックネームが付けられました。^{[1] [2] [3] [4]}

オリジナルの FT101 シリーズ (1971-1977) には、5 MHz の受信機第 1 IF、非常に安定した直線性の 9 MHz VFO、および 3.2 MHz の第 2 IF を備えたデュアル コンバージョンがありました。12BY7A 真空管ドライバーが 2 つの 6JS6C テレビ スイープ チューブに給電し、単側波帯で 130 ワットのピーク エンベロープ電力、90 ワットの連続波、および 40 ワットの振幅変調の公称出力電力を提供しました。6JS6C チューブは、従来のpi ネットワークを介してアンテナにマッチングされます。これにより、チューブの 3000 オームの出力インピーダンスが、通常 25 ～ 200 オームの低インピーダンスに変換されます。これらのチューブは、当時のテレビ スイープ回路で一般的であり、実際には、6146 などの本物の送信チューブと同様に、アマチュア サービスにおいて頑丈で信頼性がありました。

これらの無線機は極めて信頼性が高く、Mk1、Mk2、B、E モデル (F モデルはごく少数しか製造されなかった) では特に受信機を中心に、モデル範囲全体でさまざまな改良が加えられました。これはまた、最初のオールインワン ボックス無線機の 1 つで、AC メインと 12V DC インバーター電源、さらにはスピーカーまで内蔵されていたため、ポータブルで使用するのに最適でした (側面に持ち運び用のハンドルも付いていました)。また、1970 年代後半まで水晶制御による送信に制限されていた初心者ライセンス保持者向けに、2 つの水晶制御スイッチ位置も備えていました。この機能は、海上移動操作にも必須でした。

Mk1 以降のすべてのモデルには PA ファンが付属し、E モデルには RF スピーチ クリッパーが組み込まれていました。

FT101 は、VFO の温度補正を調整できる唯一の装置で、適切に調整すると非常に安定します。外部デジタル ディスプレイの YC601 も利用可能でした。

これらのトランシーバーは何千台も今日でも健在です。部品が故障しても、標準部品に簡単に交換できるからです。シャーウッド エンジニアリング社は、この装置をあらゆる装置の中で最も感度が高く、最も静かな受信機の 1 つとして挙げています。

ヤエスは、FT101 のほぼすべての回路を使用した FR101 受信機と FL101 送信機の 2 つのセパレート製品も発売しました。

後期の FT101Z シリーズ (1978-1985) は、まったく異なる装置で、はるかに安価に設計されていました。9 MHz IF からのシングル変換、低電力 PA チューブ、プラグイン回路基板はありませんでした。また、12V インバータ電源も付属していませんでした。

• 範囲: 1.8-30 MHz (160/80/40/20/15/11/10 m) Mk1 バージョンでは 160 m はカバーされません、10.0-10.5 MHz (WWV 受信のみ)
• モード: CW、USB、LSB、AM
• 出力: SSB 260 ワット PEP DC 入力 (出力 130 ワット)、CW 180 ワット PEP DC 入力 (出力 90 ワット)、AM 80 ワット PEP DC 入力 (出力 40 ワット)。
• RX感度: 10 dB S/Nで0.3uV以上
• 送信周波数応答: 300 – 2700 Hz
• 受信周波数応答: 300 – 2700 Hz 標準 Yaesu SSB フィルター、オプションの Yaesu CW フィルター使用時 600 Hz
• オプションのフィルター: 300 – 1800 Hz SSB ナロー (Fox Tango フィルター)、250 Hz CW ナロー (Fox Tango または SMC フィルター)
• オーディオ出力: 3ワット
• AC 電源: 110-240 V Rx 45 W、Tx 350 W
• DC電源: 13.5 V Rx 0.6 A、Tx 21 A
• 重量: 33ポンド (15 kg)
• サイズ: 13+1 ⁄ 2 x 6 x 11+1 ⁄ 2インチ（340 mm × 150 mm × 290 mm）

このユニットは、 WWVの時刻および周波数標準を受信するために、10.0〜10.5MHzを受信できました。このユニットは、 160m、80m、40m、20m、15m、および10mのアマチュア無線バンドで送受信できました。アフターマーケットキットを使用すれば、 WARCバンドのカバレッジも可能でした。すべてのFT101モデルは11メートルバンドをカバーしていましたが、米国市場向けには、バンドクリスタルが取り外され、ドライバーバンドスイッチウェハー上の11mリンクがカットされることがよくありました。Mk2、B、E、およびFバージョンには、160メートルバンドの受信と送信も含まれていました。Mk1は160Mをカバーしていませんでしたが、AUXバンドの位置があり、一部のヤエス販売店は160Mの改造を提供していました。

このユニットは、上側波帯 (USB)、下側波帯 (LSB)、連続波 (モールス信号)、または振幅変調(AM) を使用して変調できます。これらのモードで使用可能な電力は、130 W ( SSB )、90 W (CW)、40 W (AM) です。送信に使用される標準 IF クリスタル フィルターは、300 Hz から 2700 Hz を通過させます。

FV-101 リモート VFO、FL-2100 リニア アンプ、スピーカー付き SP-101PB 電話パッチまたはスピーカーのみの SP-101、YO-100 または YO-101 モニター スコープ、YC-601 デジタル ディスプレイ ユニット、FTV-250 2 メートル トランスバーター、FTV-650 6 メートル トランスバーター、YP-150 ダミーロード/ワット メーター、YD-844 ダイナミック デスク マイク、QTR-24 ワールド クロックなど、多くのステーション アクセサリが利用可能でした。

FT-101シリーズの多くのモデルがそのタイムラインで製造されました。^[5]

• FT-101 - 1971 年初期モデル (シリアル番号 <25000) は、米国で発売された 80-10m バンドのトランシーバーで、受信機の過負荷、TX スパー、オーディオの問題が顕著でした。これには、非公式のサブタイプ Mk 0 (-06000)、Mk 0A (06001-07991)、Mk I (08000-23999)、および Mk II (24000-24999) が含まれます。
• FT-101 - 1972 年後期モデル（非公式の Mk IIA（シリアル番号 >25000）を含む）は、受信機、レギュレータ、IF、およびオーディオ ボードに大幅な変更が加えられた同じトランシーバでした。
• FT-101A型は生産されなかった。
• FT-101B - 1973 年初期モデル (シリアル番号 <6000) 160-10m バンド トランシーバー。改良された IF (PB1183B)、オーディオ (PB1315)、およびノイズブランカー (PB1292) ボードを搭載。
• FT-101B - 1974 年後期モデル 160-10m バンド トランシーバー (シリアル番号 >6001)。アップグレードされたレギュレータ (PB1314A)、IF (PB1180B)、およびオーディオ (PB1315A) ボードを搭載。
• FT -101BS (1973) (日本市場のみ) は、6JS6C 真空管 1 本を搭載し、出力はわずか 50 ワットです。
• FT-101 C 型または D 型は製造されませんでした。
• 1975 年、RF 音声プロセッサを搭載した FT-101E 160-10m バンド トランシーバには、3 つのサブタイプがありました。初期(シリアル番号 <15000) は (PB1494) プロセッサ ボードを搭載し、中期(シリアル番号 15001-20500) は (PB1534) プロセッサ ボードを搭載し、後期(シリアル番号 >20501) は (PB1534A) プロセッサ、(PB1547A) レギュレータ、(PB1183C) IF、(PB1315B) オーディオ、および (PB1582) ブランカ ボードを搭載しました。

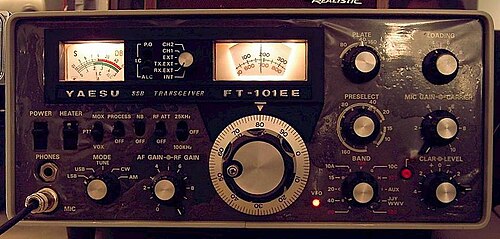

• FT-101EEは、FT-101Eの仕様をすべて備えたエコノミータイプのFT-101Eですが、スピーチプロセッサは搭載されていません（オプション）。1976年から1979年まで製造されました。
• FT -101EXは、スピーチプロセッサ (オプションで利用可能)、モバイル用 DC コンバータ (オプションで利用可能)、マイク、DC コード、または 160M クリスタルと 10A クリスタルのみを除いた、FT-101E のすべての仕様を備えたエクストリーム エコノミー FT-101E タイプでした。
• FT -101ESは、6JS6C真空管1本と50ワットの出力を備えた、日本市場専用のFT-101E特別モデルでした。
• FT -101F は160-10m バンド シリーズの最新モデルで、改良された (PB1582)ノイズ ブランカー、スピーチ プロセッサ、DC コンバータ ボードを搭載していました。ただし、FT101F モデルのほとんどは日本国外では FT101E として販売されていたため、後期モデルの FT101E をお持ちの場合は、実際には FT101F である可能性があります。
• FT -101FEエコノミーFT-101Fタイプは、スピーチプロセッサ（オプションで利用可能）を除くすべてのFT-101F仕様を備えています。
• 1977 年FT-101FX超エコノミー FT-101F タイプは、スピーチ プロセッサ (オプション)、モバイル用 DC コンバータ (オプション)、マイク、DC コード、または 160M クリスタル (10A クリスタルのみ) を除くすべての FT-101F 仕様を備えていました。これは、オリジナルの 101 シリーズの最後のタイプでもありました。
• 1978 年のFT-101Z 160-10m バンド トランシーバーは、異なる IF を使用するまったく異なる装置であり、プラグイン ボードや DC インバーターなどがなく、残念ながらオリジナルの FT101 シリーズよりもはるかに安価に設計されていました。

• 1980 年のFT-101ZDタイプにはWARCアマチュア バンドが追加されました (最初の ZD モデルには WARC バンドはありませんでした)。FT101Z と同じですが、デジタル表示と選択可能な AM または FM が含まれています。このモデルは 1985 年まで製造され、1986 年に製造が中止された Yaesu FT-101 シリーズの最後のモデルです。

重要な回路設計が扱いやすいサイズに抑えられていたため、アマチュア無線家は回路の変更、問題の切り分け、修復を問題なく行うことができました。この知識ベースは非常に活発で、1972 年 1 月、ミルトン ローエンス (コール サイン WA2AOQ) が国際フォックス タンゴ クラブとフォックス タンゴ ニュースレターを創設しました。フォックス タンゴ ニュースレターは、初期の FT-101 から 1985 年の最新のヤエス トランシーバーまでをカバーし、14 年間発行されました。

このHF無線機は、1978年の集団自殺の前にジョーンズタウンでジム・ジョーンズが使用していたものと同じモデルでした。^[5]

テレビシリーズ「ジェリコ」でも、ホーキンスがモールス信号を解読するために使用されました。
