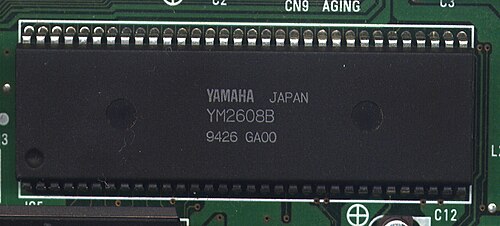

ヤマハ YM2608

YM2608 （別名OPNA ）は、ヤマハが開発したサウンド チップです。ヤマハのFM 合成チップOPN ファミリーの 1 つであり、YM2203の後継です。特にNEC のPC-8801 / PC-9801シリーズ コンピューターで使用されました。

YM2608 は 4 つの内部モジュールで構成されています。

• FMサウンドソースは、 YM2203をベースにした6チャンネルFM合成サウンドシステムです。
• SSG サウンド ソースは、 Yamaha YM2149/SSGの完全な内部実装であり、 3 チャンネルの矩形波合成またはノイズを生成するための人気のAY-3-8910/PSGの派生です。
• ADPCM サウンド ソース、 2～55 kHz のサンプリング レートで4 ビットADPCM形式のサンプル用の単一チャネル
• リズム音源は、6チャンネルADPCMシステムで、内蔵ROMから6つのパーカッション「リズム音」を再生できます。

このチップには、6 つの同時 FM チャンネル、チャンネルあたり 4 つのオペレータ、デュアル割り込みタイマー、およびLFOが含まれています。また、さまざまな種類の楽器音を生成するための 8 つのオペレータ相互接続またはアルゴリズムも含まれています。SSG (またはソフトウェア制御サウンドジェネレータ) は、ヤマハのYM2149プログラム可能なサウンドジェネレータです。SSG の 3 つのサウンドチャンネル、ノイズジェネレータ、およびデュアル 8 ビットGPIOポートが含まれています。YM2608 は、YM3016 ステレオDACとともに使用されます。

YM2608は、 SNKのネオジオアーケードおよび家庭用ゲーム機で主に使用されたYM2610のベースであり、セガのメガドライブ（ジェネシス）コンソールと富士通のFMタウンズコンピュータで最もよく使用されたYM2612は、その特徴と機能性の点でYM2608に類似していたため、多くの人がYM2608をYM2612のベースであると言及しています。ただし、YM2612は主にYM2608の前身であるYM2203をベースにしていました。^[1]

YMF288 (別名OPN3 )は、後の NEC PC-9801 コンピュータ サウンド カードで使用された YM2608 の後継機です。YM2608 の GPIO ポート、CSM (複合正弦波モード)、ADPCM サウンド ソースが削除されています。また、レジスタ アクセスの待機時間が短縮され、低電力スタンバイ モードが追加されています。YMF288 は、はるかに小型の 28 ピン SOP および 64 ピン QFP パッケージでも提供されました。
