木製の船の模型

木造船模型は、主に木材で作られた船の縮尺模型です。このタイプの模型は2000年以上前から作られています。^[1]

木製の船体模型の船体を建造する際に使用される基本的な構造は 5 つあります。

• 一枚の木から鋸で切り出され、彫り出された無垢材の船体。
• 2つの薄い木のブロックを接着して、継ぎ目が垂直になるようにブロックを形成します。そうすると、継ぎ目がデッキとなるブロックの表面に沿って走るように見えます。船体の側面に沿って継ぎ目が見えても利点はありません。^[2]
• ブレッドとバター4 枚または 5 枚の薄い木の板 (ブレッド)を切り、後で接着して (バター) 積層ブロックにします。この場合、板は互いに重なるように配置します。
• 隔壁上の板。一連の成形された隔壁を竜骨に沿って配置して成形ステージを形成し、そのステージを板で覆ってモデルの船体を形成する技法。

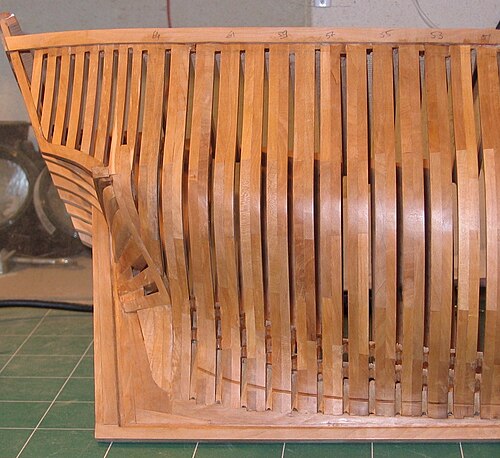

• 板張りフレーム この技法では、模型は実物大の木造船と同じように作られます。キールは真っ直ぐになるように敷かれます。船尾の支柱と船首が立てられ、枯れ木と補強材が挿入され、一連の成形フレームがキールに沿って作られ、立てられ、模型の内部フレームワークが形成されます。次に、板をフレームの上に貼り付けて外部カバーを形成します。^[3]

模型船大工の多くは、模型用に特別に作成された設計図を使用する代わりに、元の船の実際の設計図を使用します。元の船の図面を設計図サービスに持ち込み、拡大したり、縮小して新しいスケールにすることができます。たとえば、図面が 1/4 インチのスケールで、3/16 インチで建造する予定の場合は、サービスに 25% 縮小するように依頼します。変更の割合を決定するには、以下の変換表を使用できます。ただし、測定するたびにスケールを変更することで、元の図面から直接作業することは簡単です。

あるスケールの測定値を別のスケールの測定値に変換する式は、 D2 = D1 × Fです。ここで、

• D1 = 「開始スケール」の寸法
• D2 = 「スケール」の寸法
• F = スケール間の変換係数

例: ヤードアームの長さは 3/16 インチ スケールで 6 インチです。1/8 インチ スケールでその長さを調べます。

• F = .67 (表より)
• D2 = 6" × .67 = 4.02 = 4"

メートル法で測定し、スケール変換係数を掛ける方が簡単です。スケールは分数インチで表​​されますが、分数自体はメートル法の測定よりも扱いにくいものです。たとえば、ドラフト上のハッチの幅は 1 インチです。3/16 インチ スケールで構築しています。ハッチをメートル法で測定すると、25 mm になります。変換表によると、1/4 インチから 3/16 インチへの変換係数は 0.75 です。したがって、25 mm × 0.75 = 18.75 mm、つまり約 19 mm です。これが 3/16 インチ スケールのハッチ サイズです。

メートル法で測定し、スケールに従って変換し始めると、変換は非常に簡単な作業になります。

実物大の船の実際の寸法を測り、スケール係数を算出して、模型のおおよそのサイズを決定できる簡単な変換係数があります。これは、約 2 フィート、3 フィート、または 4 フィートのどの長さの模型を製作するかを大まかに決定する方法です。

これは、実際の船であるハンコックを使用した船のモデル変換の例です。これは、チャペルのアメリカ帆船の歴史に登場するフリゲート艦です。この例では、モデルとしてのサイズを推定します。長さは 136 フィート 7 インチと示されており、切り捨てると 137 フィートになります。

実際の船のフィートをモデルの長さのインチ数に変換するには、右の表の係数を使用します。

1/8 インチ スケールの (スクエア リグ) モデルの主な寸法 (長さ、高さ、幅) を調べるには、次のようにします。

1. スケールの長さは 137 を 8 で割って 17.125 インチになります。
2. 17.125の50%を求めて17.125に加えます（8.56 + 17.125 = 25.685、約25.5）
3. 通常、このモデルの高さは長さから10%減った値、つまり約23.1/2インチになります。
4. 通常、このモデルのビームは長さを4で割った値、つまり約6½インチになります。

この手法では、実際の距離から提案モデルのおおよその長さを判断できますが、上記の要素からおおよその高さと幅を算出できるのはスクエアリガーだけです。他の船舶でこれらの寸法を概算するには、長さを求めた図面のスケールを測り、その船舶のマストの高さと幅を算出します。

• 半船体模型船
