ワイヤースプリングリレー

ワイヤスプリングリレーは、平板スプリングリレーのように平らな金属板から切り出されたスプリングではなく、ニッケル銀の引き抜きワイヤから作られたスプリングを備えたリレーの一種です。このクラスのリレーは、以前の設計よりも製造と操作の面で利点がありました。ワイヤスプリングリレーは、1950年代初頭に大量生産に入りました。 ^{[1] [2]}

ワイヤスプリングリレーは、ロジック機能とコンピューティング機能に最適なリレーでした。^{[要出典]ワイヤスプリングリレーは、}クロスバースイッチ中央局で通話をルーティングするために使用される専用コンピュータであるマーカーで広く使用されていました。

ワイヤスプリングリレーは、主にウェスタンエレクトリック社によってベルシステムの電気機械式電話交換機で使用するために製造されました。この設計は世界中で使用するためにライセンス供与され、日本では一般的でした。

20 世紀後半には、デジタル電子スイッチング システムが導入され、ごく少数のワイヤ スプリング リレーが使用されるようになったため、ワイヤ スプリング リレーの製造は大幅に減少しました。

リレーは、電磁石と接点という 2 つの主要部分から構成されます。電磁石の抵抗は15～ 200オームで、24 ボルトや 48 ボルトなどの一般的な電話 電圧で正常に動作するように設計されていることがよくあります。

電磁石は、金属スラグ（塊）を挿入して、接点を引き込む前に短い遅延を作成したり（低速動作）、電源を切った後も接点を所定の位置に短時間保持したり（低速解放）することで変更することもできます。

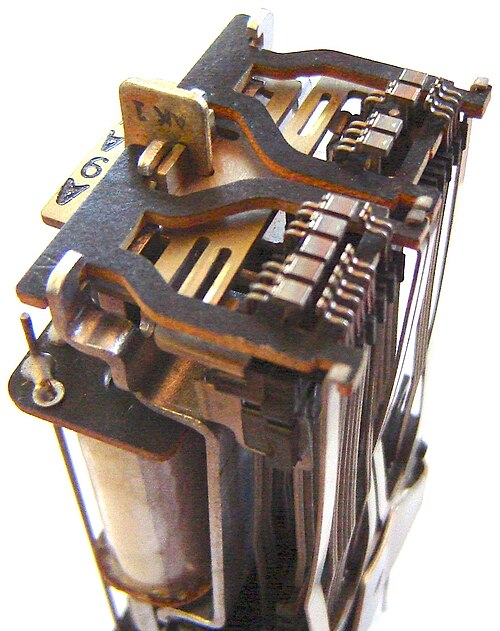

ワイヤ スプリング リレーには通常、多数の個別接点があります。各接点は、動かない固定接点か、短いワイヤで作られた可動接点のいずれかです。接点は、ワイヤ スプリングにスポット溶接されたパラジウムなどの貴金属の小ブロックで作られています。1960 年代に製造されたワイヤ スプリング リレーの大部分には、12 個の固定接点がありました。各固定接点には、常時開(メイク) 接点、常時閉(ブレーク) 接点、またはその両方が設けられます。可動接点は、リレーのベースから突き出ている 2 本のワイヤで構成され、アーマチュアに圧力をかけるためにわずかに内側に曲げられています。

可動接点は、「カード」と呼ばれるフェノール紙のパターンによって固定接点から離して保持されます。 ^[3] このフォームの切り込みの深さを変えることで、接点を他の接点よりも早くまたは遅く接続または切断することができます。これを使用して、「接続」接点を対応する「切断」接点よりも先に動作させることで、あるソースから別のソースに電気制御または電力を転送できます。

1970年代初頭のプログラム制御交換機では、巻線に電流が流れなくなった後も磁化されたままの鉄心を備えたリレー が多く使用されました。^{[4]この磁気ラッチ機能は、リレーの動作を遅らせるためのスラグの使用とは異なり、}電子交換システムの初期モデルで接続経路を切り替えるリードリレーのアレイで使用されていました。1974年頃から、 1ESSスイッチの1A再設計の一環として、小型のワイヤスプリングリレーも製造されました。

ワイヤ スプリング リレーを相互接続して、後にシリコン設計で使用される 典型的な組み合わせ回路を作成することができました。

1 つまたは複数のリレーの接点を使用して、別のリレーのコイルを駆動できます。たとえば、OR ゲートを作成するには、複数の入力リレーの接点を並列回路に配置し、3 番目のリレーの電磁石を駆動するために使用できます。これにより、直列回路や多重巻電磁石などのより複雑なスキームとともに、AND ゲート、OR ゲート、およびインバータ (リレーの通常閉じた接点を使用) を作成できます。これらの単純な回路をド モルガンの法則と組み合わせて使用​​することで、リレーを使用して任意の組み合わせ機能を作成できます。

出力線が入力としてフィードバックされると、その結果は、自身の履歴を考慮する可能性のある フィードバック ループまたは順序回路になります。このような回路は、多くの場合、メモリとして適しています。

ラッチ形式のメモリ回路は、リレー接点が作動すると自身のコイルの回路が完成するようにすることでも作成できます。リレーはラッチし、駆動された状態を保存します。この機能により、リレーは1930 年代に電話交換機用の特殊用途のコンピュータを作成するために使用されました。1950 年代から、これらの設計はワイヤ スプリング リレーに変更され、より高速で信頼性の高いものになりました。ワイヤ スプリング リレーの大部分は5XB スイッチで使用されました。

ほとんどのワイヤ スプリング リレーにはパーマロイコアが使用されており、状態を維持するために継続的な電力が必要です。一部のリレーにはスチール コアが使用されており、フェリード型やレムリード型のリード リレーと同様に磁気ラッチ リレーになっています。

リードリレーは小型で安価なため、データ保存に適しています。これらは、たとえば、他のクロスバー交換局に送信する数字を保存するために、ワイヤスプリングリレーと組み合わせて使用​​されました。たとえば、マルチ周波数送信機（発信コールに関するルーティング情報をトランクライン経由で送信するスイッチの部分）では、ワイヤスプリングリレーは、ワイヤスプリングリレーで実装されたロジックの順次制御の下、ダイヤルされた数字をリードリレーパックから周波数ジェネレータに1つずつ送信します。もう一方の端では、同様のリレーが、トーンデコーダからリードリレーメモリに着信数字を誘導しました。このような用途では、2アウトオブファイブコードや同様の方式により、両端でエラーがチェックされました。

ワイヤスプリングリレーは、搬送システムの信号チャネルユニットにも組み込まれました。
