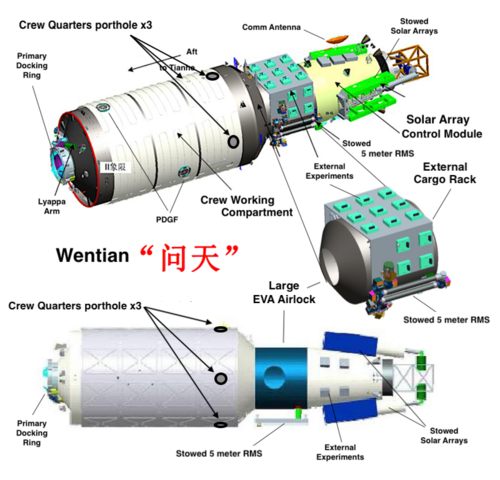

 ウェンティアンラボモジュールのレンダリング | |
| モジュール統計 | |
|---|---|
| コスパーID | 2022-085A |
| の一部 | 天宮宇宙ステーション |
| 発売日 | 2022 年 7 月 24 日、06:22:32 UTC [1] |
| 打ち上げロケット | 長征5B（Y3） |
| 質量 |
|
| 長さ | 17.9メートル（59フィート） |
| 直径 | 4.2メートル（14フィート） |
| 加圧容積 | 118m 3 [3] 居住可能面積: 39m 3 [3] |
| 天宮宇宙ステーションとのドッキング | |
| ドッキングポート | 天河フォワード |
| ドッキング日 | 2022年7月24日 19:13 UTC [4] |
| ドッキング解除日 | 2022年9月30日、午前3時44分（UTC） |
| 時間が短縮されました | 2ヶ月と5日 |
| 天宮宇宙ステーションへの停泊 （移転） | |
| 停泊港 | 天河右舷 |
| 停泊日 | 2022年9月30日 04:44 UTC |
| 停泊時間 | 2年2ヶ月3日 |
文天（簡体字：问天、繁体字：問天、ピンイン： Wèn Tiān、直訳すると「天への探求[5]」）、正式には文天実験室モジュール（簡体字：问天实验舱、繁体字：問天實驗艙）は、天宮宇宙ステーションの主要モジュールである。これは最初に打ち上げられた実験室モジュールであり、ステーションの既存の天河コアモジュールを拡張する最初のモジュールであった。2022年7月24日に文昌宇宙船発射場から軌道上に打ち上げられ、同日19時13分（UTC）に天河前方ポートに正常にドッキングした。 [1] [4] 2022年7月25日02時03分（UTC）、神舟14号の乗組員はハッチを開き、初めてモジュールに入った。
ウェンティアンはその後、2022年9月30日04:44 UTCにインデックスロボットアームによって右舷側に移動し、メンティアンモジュールのための場所を確保しました[6]
目的
文天実験モジュールは、天河コアモジュール(TCM)のバックアップ機能として、追加のナビゲーション アビオニクス、推進力、方向制御を提供します。また、地球上では数分以上は実施できない自由落下または無重力状態での科学実験を研究者が実施するための加圧環境も提供します。実験はモジュールの外側に設置して、宇宙環境、宇宙線、真空、太陽風にさらすこともできます。
ウェンティアンの軸ポートにはランデブー装置が取り付けられており、最初に天河の軸ポートにドッキングした。ミール宇宙ステーションで使用されている一種のリアッパアームのように見えるインデックスロボットアームと呼ばれる機械アームが、 2022年9月30日にモジュールをTCMの右舷ポートに移動させた。[7]これはリアッパとは異なり、異なるメカニズムで動作する。ミールのリアッパアームは宇宙船のピッチを制御し、異なる平面で再ドッキングする必要があるときに必要であるが、ウェンティアンのインデックスロボットアームは同じ平面でドッキングが必要な場合に使用される。ドッキング再配置に使用されるこのアームに加えて、天河モジュールのチャイナアームは、インデックスロボットアームのバックアップとして使用することもできた。[8] [9]
これに加えて、そのアームの補助として、チャイナアームのような長さ5メートル（16フィート）の小型ロボットアームも搭載していた。これは船外ペイロードの操作や船外活動の補助に使用され、位置決め精度はチャイナアームの5倍優れている。ウェンティアンには、ペイロードを収容するための標準アダプタ（銀色の四角）が合計22個ある。[10] ウェンティアンのアームは主に実験やその他のハードウェアをステーションの外に輸送するために使用される。チャイナアームにはデュアルアームコネクタが取り付けられており、5メートルのロボットアームとリンクする機能があり、到達範囲と重量運搬限界が拡張されている。[11]
電力は、太陽光を電気に変換する太陽電池を使用する2つの可動式太陽光発電アレイによって供給されます。翼幅は55メートル（180フィート）を超え、各アレイのエネルギー収集面積は110平方メートル（1184平方フィート）です。[12]エネルギーは、ステーションが地球の影に入るときに電力を供給するために蓄えられます。補給船は、大気抵抗の影響に対抗するために、ステーション維持のためにLCM 1に燃料を補給します。
余波
打ち上げ後、ウェンティアンモジュールは地球の熱圏を中心とした、平均高度393km（244マイル） 、軌道傾斜角42度の低地球軌道に投入された。[13] [14] 打ち上げから約13時間後に天河コアモジュールとのドッキングに成功した。[4]
長征ロケットの主コアステージの再突入段階で、NASAのビル ・ネルソン長官は、制御不能な再突入でステージが地球に帰還することを許したことについて批判を表明した。ステージは最終的に再突入し、2022年7月30日に太平洋上に着水したが、その大部分は再突入時に燃え尽き、再突入を生き延びた既知の破片で損傷を引き起こしたものはなかった。[15]
組み立て
宇宙ステーションへの神舟14号ミッションは、ウェンティアンモジュールを軌道上に設置するのを支援しました。[ 16 ]
エアロック
ウェンティアンには、主に船外活動を行うためのエアロックがあります。これまでの船外活動に使用されていた天河の球形のドッキングハブよりも広いスペースが特徴です。2022年9月1日（10:26 UTC）、チェン・ドンとリウ・ヤンはウェンティアン・エアロックから初の船外活動を実施しました。[17] [18]現在、ウェンティアン・エアロックは船外活動の開催場所として第一に選ばれています。
ギャラリー
-

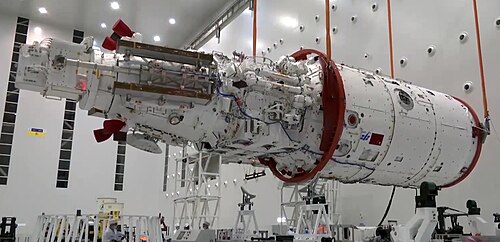

打ち上げ前のウェンティアン研究室モジュール -
ウェンティアンラボキャビンモジュールに装備された回転アームによるモジュール再配置プロセス
