吸収波長計

吸収波長計は、電波の周波数を測定するために使用される単純な電子機器です。これは、20 世紀初頭のラジオの誕生から 1970 年代まで広く使用されていた古い周波数測定方法です。1970 年代には、はるかに精度の高い安価な周波数カウンタが開発され、ほとんど使われなくなりました。波長計は、周波数が調整可能な共振回路と、回路内の電圧または電流を測定するメーターまたはその他の手段で構成されています。未知の周波数で共振するように調整されると、共振回路はエネルギーを吸収し、メーターのディップで示されます。その後、ダイヤルから周波数を読み取ることができます。

波長計は、無線送信機が正しい周波数帯域内で動作しているかどうかの確認や、出力の高調波の確認など、高精度を必要としない周波数測定に使用されます。多くのアマチュア無線家は、出力周波数を確認する簡単な方法として波長計を所持しています。 ^{[1] [2] [3]}同様のデバイスは、携帯電話の検出にも使用できます。^[4]代わりに、ディップメーターを使用することもできます。

波長計には、入力ポートと出力ポートを持ち信号パスに挿入される透過波長計と、無線周波数源に緩く結合されそこからエネルギーを吸収する 吸収波長計の 2 つのカテゴリがあります。

最も単純な形式の装置は、端子間にコイルが配線された可変コンデンサです。LC回路の一方の端子にダイオードが接続され、LC 回路に接続されていないダイオードの端と、ダイオードが接続されていない LC 回路の端子の間にセラミック デカップリング コンデンサが配線されます。最後に、デカップリング コンデンサの端子に検流計が配線されます。この装置は、LC 回路が共振する周波数の強力な電波源に反応します。

これは次のように与えられる。 ${\displaystyle f={1 \over 2\pi {\sqrt {LC}}}}$

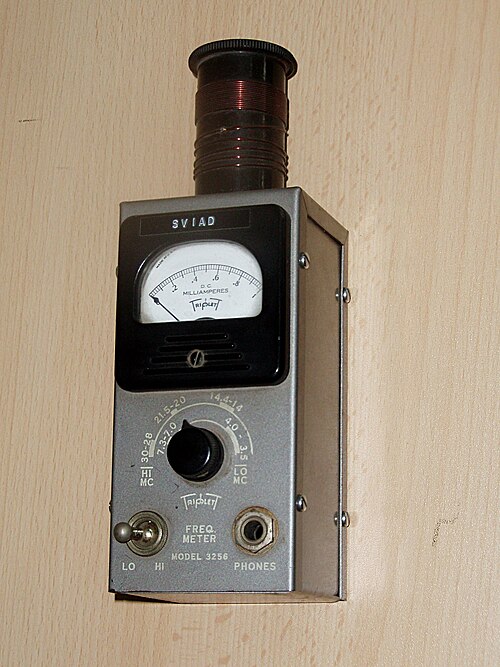

デバイスが共振周波数の RF フィールドにさらされると、左側の端子に DC 電圧が発生します。コイルは多くの場合、ユニットのケースの外側にあるため、プローブするオブジェクトに近づけることができます。

より高い周波数では、同調回路に集中コンポーネントを使用することはできません。代わりに、ストリップラインや共振空洞などの方法が使用されます。極超短波 (UHF) および超短波 (SHF) 用の 1 つの設計は、長さを変更できる共振 λ/4 (1/4 波長) ロッドです。Xバンド(10 GHz)用の別の設計は、長さを変更できる 共振空洞です。

UHFの代替として、レッヒャー伝送線路を使用することができる。^[5]レッヒャー線路を使用して送信機の周波数を大まかに測定することが可能である。
