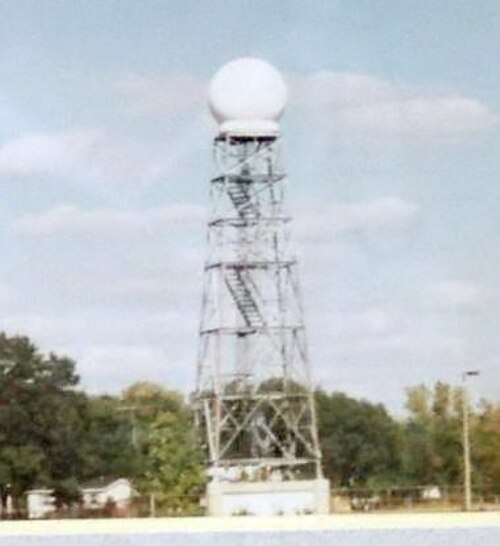

 セントラルイリノイWFOのWSR-74Cレーダー。 | |
| 原産国 | アメリカ合衆国 |
|---|---|
| 紹介された | 1974 |
| 建造数 | 68 WSR-74C 5 WSR-74S |
| タイプ | 気象レーダー |
| 頻度 | 2890 MHz (WSR-74S Sバンド) 5400 MHz (WSR-74C Cバンド) |
| 広報 | 259 Hz (WSR-74C) 545 および 162 Hz (WSR-74S) |
| ビーム幅 | 1.6°（WSR-74C） 2°（WSR-74S） |
| パルス幅 | 3 μs (WSR-74C) 1および4 μs (WSR-74S) |
| 範囲 | 579キロ |
| 直径 | 2.6 m (8.5 フィート) (WSR-74C) 3.7 m (12 フィート) (WSR-74S) |
| 精度 | 範囲0.9 km（0.56 mi） |
| 力 | 250KW（WSR-74C） 500KW（WSR-74S） |
WSR-74 レーダーは、1974 年に国立気象局向けに設計された気象監視レーダーです。予報と悪天候警報を改善するために、 WSR-57モデルの既存のネットワークに追加されました。オーストラリア、ギリシャ、パキスタンなどの国にも販売されています。
レーダーの特性
WSR-74シリーズには2つのタイプがあり、動作周波数を除いてほぼ同一です。[1] WSR-74C（地域警報用）はCバンドで動作し、WSR-74S（全国ネットワーク用）はSバンドで動作します（WSR-57や現在のWSR-88Dと同様）。Sバンド周波数は、大雨でも大幅に減衰しないため適していますが、Cバンドは減衰が大きく、最大有効範囲が一般的に短くなります。
WSR-74Cは5.4cmの波長を使用します。[2]また、この衛星は直径8フィートで、反射率測定 のみに使用されるため、最大範囲は579km（313nm）です（ドップラージレンマを参照）。
歴史
WSR-57 ネットワークは非常に広範囲に広がっており、66 基のレーダーが国全体をカバーしていました。これらの真空管レーダーの 1 つがメンテナンスのために停止した場合、重複はほとんどありませんでした。WSR-74 は、トランジスタ ベースの更新されたレーダーと同様に、「ギャップ フィラー」として導入されました。[3] 1970 年代初頭、アラバマ州エンタープライズに拠点を置くエンタープライズ エレクトロニクス コーポレーション(EEC) は、 WSR-74 レーダー ネットワーク全体 (C バンド バージョンと S バンド バージョンの両方) の設計、製造、テスト、および納品の契約を獲得しました。
WSR-74Cレーダーは一般的には局地用レーダーで、悪天候が予想される場合以外は作動しなかったが、WSR-74Sレーダーは一般的に国家気象監視ネットワークのWSR-57レーダーの代替として使われた。ネットワークレーダーがダウンすると、近くの局地レーダーがネットワークレーダーのように最新情報を提供しなければならないことがあった。[4] 1970年のF5ラボック竜巻 が広く注目された後、NWSラボックは1973年8月に最初のWSR-74Cを受領した。 [5]
1990年代まで、WSR-57とWSR-74モデルのレーダー128台[6]が国立気象局のレーダーネットワークとして全国に配備されていました。これらは徐々にWSR-88Dモデル（気象監視レーダー - 1988、ドップラー）に置き換えられ、 NEXRADネットワークを構成しました。WSR-74は20年間国立気象局に役立っていました。
NWSが使用した最後のWSR-74Cはノースダコタ州ウィリストンに設置され、2012年末に廃止された。[7]
現在、WSR-74S は NWS の在庫にはなく、WSR-88D に置き換えられていますが、これらのレーダーの一部は商用で使用されています。
米国のレーダーサイト
WSR-74サイトには次の2つのカテゴリが含まれます: [8] [9]
