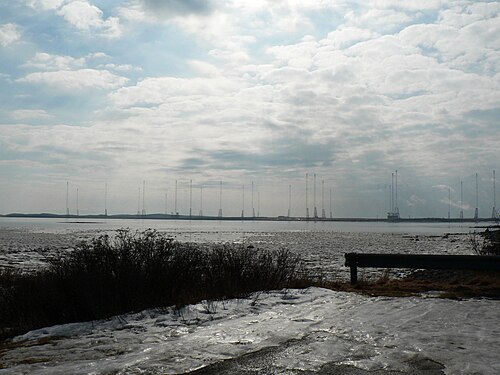

VLF送信機カトラーは、メイン州カトラーにあるアメリカ海軍の超低周波(VLF) 陸上無線局です。この局は、海軍大西洋艦隊の潜水艦に、水上および水中の両方で一方向通信を提供します。コールサインNAA で、周波数 24 kHz、入力電力最大 1.8 メガワットで送信し、世界で最も強力な無線送信機の 1 つです。[引用が必要]
説明
現在のカトラー海軍基地は1960年に建設され、1961年1月4日に運用を開始しました。送信出力は2メガワットです。すべてのVLF局と同様に、送信機の帯域幅は非常に狭いため、音声（スピーチ）は送信できず、比較的低いデータレートでコード化されたテキストメッセージのみを送信できます。送信は、マルチチャネル操作が可能な連続暗号化された最小シフトキーイング（MSK）信号で構成されています。[1]送信機は24.0kHzの周波数を使用します。以前は17.8kHzを使用していました。局のコールサインは NAAです。
アンテナ

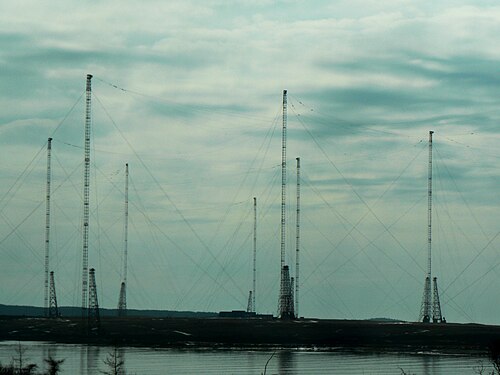

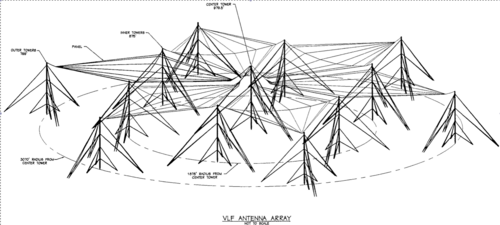

大規模なアンテナ システムは、「北アレイ」と「南アレイ」と呼ばれる2 つの別個の同一の特殊な傘型アンテナアレイで構成されています。各アレイは、上部で水平ケーブル ネットワークによって接続された 13 本の背の高い金属マストのリングで構成されています。ケーブルは、中央のタワーから 60 度の角度で放射状に広がる 6 つのダイヤモンド形 (菱形) の「パネル」を形成しているため、上から見るとアンテナは雪の結晶の形をしています。2 つのアレイは通常、1 つのアンテナとして一緒に動作しますが、それぞれが独立して機能するように設計されているため、もう一方のアレイのメンテナンスが可能です。各アンテナ システムの中央タワーの高さは 304 m (997.4 フィート) です。中央タワーの周囲には、半径 556 m のリング上に 6 本の 266.7 m (875 フィート) の高さのマストが配置されています。残りの6つの塔は高さ243.5メートル（799フィート）で、中央の塔の周囲935.7メートル（3,070フィート）の円周上に配置されている。[2]
アンテナの各菱形パネルは、中央の塔、内側のリングの 2 つの塔、および外側のリングの 1 つの塔の間に吊り下げられています。アレイ全体の直径は 6,140 フィート (1.871 km または 1.16 マイル) で、1 つの波長は約 12.5 km (7.76 マイル) に相当します。
このタイプのアンテナはトリデコアンテナと呼ばれています。これは、容量性トップロードの電気的に短い モノポールアンテナとして機能します。アンテナの中央マストを囲む垂直ワイヤが VLF 電波を放射し、吊り下げられた水平ケーブルアレイが大きなコンデンサとして機能して、垂直放射器の効率を高めます。アンテナの下には、地中に埋設されたケーブルの放射状ネットワークで構成される巨大な接地システムがあり、「コンデンサ」の底板として機能します。
メイン州の気候では、冬季にアンテナ線がひどく凍結し、支持構造に許容できないほどの負荷がかかります。そのため、アンテナには除氷システムがあり、線に 60 Hz の大きな電流を流して加熱し、氷を溶かします。除氷に必要な電力は 3 MWで、送信機の出力電力よりも高くなります。アンテナ アレイは除氷中は送信できません。アレイを 2 つ持つ理由の 1 つは、一方のアレイを除氷している間にもう一方のアレイで重要な中断のない送信機能を提供できるようにするためです。アレイの修理や調整も、送信を中断せずに行うことができます。
アンテナメンテナンス
アンテナのメンテナンスは夏季に行われます。メンテナンス期間中、ステーションは 1 つのアレイを使用して送信し、もう 1 つのアレイは地上で作業を行います。これにより、海軍が東海岸の唯一のVLF ステーション であるアナポリス(NSS) を閉鎖して以来、重要な継続的な送信が可能になります。
送信所の近く、2 つのアレイが接近している領域は、「ボウタイ エリア」と呼ばれます。このエリアには、各アレイから 2 つのパネルと 3 つのタワーがあります。接地アレイのフィールドは、アクティブ アレイに近いため、ボウタイ エリアで最も高くなります。過去の RADHAZ 調査に基づく現在のステーション操作手順では、いずれかのアレイを送信している間は、ボウタイ エリアのタワーまたはパネルでの作業は許可されていません。カトラーでは、今後数年で完了する予定のタワー塗装プロジェクトが進行中です。現在のステーション ポリシーでは、このプロジェクトを完了するには、数か月間の完全なダウンタイムが必要になります。
テスト送信が準備されており、その際、送信機には 1 つのアレイの 4 つのパネルのみが接続されます。4 つのパネル テストの目的は、完全に非アクティブなアレイのボウタイ エリア タワーの塗装と通常のメンテナンスを可能にすることです。テストの 2 番目の目的は、24.0 kHz に変更して以来測定されていなかったアンテナの動作パラメータを特徴付けることです。
