タイプエックス

暗号の歴史において、Typex (またはType XまたはTypeX ) マシンは1937 年から使用されていたイギリスの暗号機でした。これは、ドイツの商用Enigmaを改良したもので、セキュリティを大幅に向上させる多くの機能強化が行われました。この暗号機 (およびその多くの改訂版) は、他のより現代的な軍事用暗号化システムが使用されるようになった 1950 年代半ばまで使用されました。

エニグマと同様に、Typex もローター マシンでした。Typex にはさまざまなバリエーションがありましたが、すべて 5 つのローターを備えていました。一方、エニグマは 3 つまたは 4 つのローターでした。エニグマと同様に、信号はローター スタックの端にある「リフレクター」を使用して、ローターを 2 回通過しました。Typex ローターでは、信頼性を向上させるために各電気接点が 2 倍になっていました。

5 つのローターのうち、最初の 2 つは通常は固定されています。これらは、ローターの回転機構を複雑にすることなく、追加の暗号化を提供します。その目的は、簡単に変更できる追加のランダム化を提供するという、エニグマのプラグボードに似ています。ただし、エニグマのプラグボードとは異なり、これら 2 つのローターの配線は、日々簡単に変更することはできませんでした。プラグボードは、Typex の後のバージョンに追加されました。

Typex が標準の Enigma に比べて大きく改善された点は、機械のローターに複数のノッチがあり、隣接するローターを回転させる点です。これにより、システムに対する攻撃の種類全体が排除されましたが、Enigma の固定ノッチでは、特定の状況下では暗号文に特定のパターンが現れ、それが見えることがありました。

一部の Typex ローターは 2 つのパーツに分かれており、配線を収めたスラグが金属ケースに挿入されています。ケースによって、縁の周りの切り込みの数が異なり、5、7、9 などです。各スラグは、ケースを裏返すことで 2 通りの方法でケースに挿入できます。使用時には、機械のすべてのローターに同じ数の切り込みがあるケースが使用されます。通常、10 個セットから 5 個のスラグが選択されます。

いくつかのモデルでは、オペレーターは1分間に20語の速度を達成することができ、出力された暗号文または平文は紙テープ上に印刷されました。Mark IIIなどの一部のポータブルバージョンでは、右手でハンドルを回しながら左手でメッセージを入力しました。^[1]

インターネット上の Typex に関する記事のいくつかには、Typex マシンの潤滑にはワセリンのみが使用され、他の潤滑剤は使用されていないと書かれています。ワセリンはローター ディスクの接点の潤滑に使用されていました。これがないと、接点間の絶縁体が焼けるアーク放電の危険がありました。マシンのその他の部分には、2 種類のオイル (スピンドル オイル 1 と 2) が使用されていました。定期的な清掃とメンテナンスが不可欠でした。特に、文字/数字カム クラスターバラタディスクは潤滑しておく必要がありました。^{[引用が必要]}

1920 年代までに、英国政府は、安全性に欠け、遅くて使いにくいことが判明した書籍暗号システムの代替を模索していました。1926 年に、暗号機に置き換えることができるかどうかを検討するために、省庁間委員会が結成されました。数年にわたって多額の費用をかけて、委員会はいくつかの選択肢を調査しましたが、提案は決定されませんでした。1 つの提案は、印刷ユニットを追加して商用のエニグマを改造するというものでしたが、委員会はライウッドの提案を採用しないことに決定しました。

1934 年 8 月、ライウッドはRAFの認可を受けた機械の開発に着手しました。ライウッドは、グリニッジのキッドブルックで J.C. コールソン、アルバート P. レモン、アーネスト W. スミスとともに作業し、印刷ユニットはクリード & カンパニーから提供されました。最初の試作品は 1935 年 4 月 30 日に航空省に納入されました。1937年初頭、約 30 台の Typex Mark I 機械が RAF に納入されました。この機械は当初、「タイプ X アタッチメント付き RAF エニグマ」と呼ばれていました。

後継機の設計は1937年2月までに始まっていた。1938年6月、Typex Mark IIが暗号機委員会に披露され、350台の発注が承認された。Mark IIモデルはかさばり、平文用と暗号文用の2つのプリンターを内蔵していた。その結果、エニグマよりもかなり大きく、重量は約120ポンド（54 kg）、寸法は30インチ（760 mm）×22インチ（560 mm）×14インチ（360 mm）だった。試験の後、この機械はイギリス空軍、陸軍、その他の政府機関に採用された。第二次世界大戦中、大量のTypex機械が集計機メーカーのPowers-Samasによって製造された。^[2]

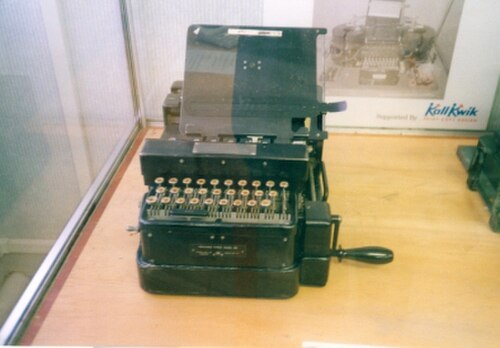

Typex Mark III は、よりポータブルな派生型で、ハンドルを回して駆動する Mark II マシンと同じドラムを使用しています (モーター ドライブを取り付けることも可能でした)。最大動作速度は 1 分間に約 60 文字で、Mark II で達成可能な 300 文字よりも大幅に遅くなっています。

Typex Mark VI はハンドル操作式の別のバリエーションで、サイズは 20 インチ (510 mm) × 12 インチ (300 mm) × 9 インチ (230 mm)、重量は 30 ポンド (14 kg)、700 を超える部品で構成されています。

1941 年 11 月から、反射鏡用のプラグボードが機械に追加されました。

第二次世界大戦中の連合国間の通信用に、統合暗号機(CCM) が開発され、 1943 年 11 月からイギリス海軍で使用されました。CCM は、Typex と米国のECM Mark IIマシンに互換性を持たせるために改造を加えて実装されました。

Typex Mark VIII は、モールス信号穿孔器を装備した Mark II でした。

Typex 22 (BID/08/2) とTypex 23 (BID/08/3) は後期モデルで、セキュリティ向上のためプラグボードを組み込んでいました。Mark 23 は CCM で使用するために改造された Mark 22 でした。ニュージーランドでは、1950 年 1 月 1 日に Typex Mark II と Mark III が Mark 22 と Mark 23 に置き換えられました。イギリス空軍は 1960 年まで Creed Teleprinter と Typex を組み合わせて使用​​していました。この統合により、1 人のオペレーターが暗号化された資料の送受信にパンチ テープとプリントアウトを使用できるようになりました。

アースキン (2002) は、第二次世界大戦の終わりまでに約 12,000 台の Typex マシンが製造されたと推定しています。

戦争が始まって1年も経たないうちに、ドイツ軍はイギリス軍の暗号をTypex ^[3]以外すべて解読することができた。Typexはイギリス軍とオーストラリア、カナダ、ニュージーランドなどの連邦諸国で使用されていた。イギリス海軍は試験の後、1940年にRAF Type X Mark IIを採用することを決定した。8つの基地にはすでにType Xの暗号機があった。最終的に600台以上の暗号機が必要になった。ニュージーランドは当初、オークランドとウェリントンにそれぞれ115ポンド（GBP）で2台の暗号機を入手した。^[4]

1943 年、アメリカとイギリスは統合暗号機(CCM) の使用に同意しました。イギリスの Typex とアメリカのECM Mark II は相互運用できるように改造されました。イギリスはアメリカに Typex を見せましたが、アメリカはイギリスに ECM を見せることは決して許しませんでした。ECM はより複雑な設計だったからです。その代わりに、双方にアタッチメントが構築され、お互いに作成されたメッセージを読むことができました。

1944年、海軍本部は、潜水艦を除くコルベット艦を含む各主要軍艦に2台のCCM Mark IIIマシン（Typex Mark IIにアメリカのCCM用アダプターを装着）を供給することを決定した。ニュージーランド海軍の艦艇には、アキレス、アラビス（当時は活動停止）、アルビュータス、ガンビア、マトゥアがあった。^[5]

イギリスの試験的な暗号解読攻撃はかなりの進歩を遂げたものの、システムの複雑さが増し、トラフィックのレベルが低かったため、結果はエニグマに対するものほど顕著なものにはならなかった。

フランス侵攻中にドイツ軍がダンケルクでローターのないTypex機を捕獲し、複数のドイツ暗号解読部門がTypex解読を試みることを提案したが、B-Dienst暗号解読組織は6週間後に解読を断念し、それ以上の時間と人員の投入は拒否された。^[6]

あるドイツの暗号解読者は、Typexは7つのローターを備えているためエニグマよりも安全であり、エニグマのメッセージでさえ解読不可能であると信じられていたため、Typexのメッセージを解読するための大きな努力は行われなかったと述べた。^[7]

Typex はセキュリティが優れているとされてきましたが、歴史的記録はそれほど明確ではありません。北アフリカのドイツ人捕虜が Typex の通信は解読可能であると主張したことから、Typex のセキュリティに関する調査が継続されていました。

報告書からの抜粋

極秘 U [ZIP/SAC/G.34]
ドイツ諜報機関による TYPEX の利用可能性

以下は、戦時中および戦後に行われた P/W の尋問に基づいて、ドイツが英国の Typex マシンに侵入しようとした試みについてこれまでに得られた情報の要約です。これは、(a) 北アフリカでの尋問、(b) 終戦後に収集された情報、(c) ドイツの成功の可能性を支持する証拠と反対の証拠をまとめる試みに分かれています。1942

年 7 月 19 日にフランスのエージェントから、ドイツ空軍がダンケルクで捕獲した 2 台の英国製マシンをベルリンとゴルダップ間の自軍の交通に使用していたという未確認の報告を除けば、戦時中の私たちの証拠は、OKH が 1942 年にトブルクに残された Typex 資料を利用していたという報告に基づいています。

TypeXマシンは第二次世界大戦後も長く使用され続けた。ニュージーランド軍は1970年代初頭までTypeXマシンを使用し、1973年頃に最後のマシンを廃棄した。^[8]

Typex のすべてのバージョンは、ドイツ軍の Enigma マシンのバージョンよりも優れていました。第二次世界大戦中のドイツの同等のテレタイプ機 (上級部隊で使用されましたが、野戦部隊では使用されませんでした) は、フィッシュ暗号を使用したLorenz SZ 40/42とSiemens および Halske T52でした。

• エニグマのほとんどのバージョンでは、効果的に操作するために 2 人のオペレーターが必要でした。1 人のオペレーターはエニグマにテキストを入力し、もう 1 人は暗号化または解読された文字を書き写しました。一方、Typex では 1 人のオペレーターのみが必要でした。
• Typex では、暗号化または解読されたテキストが自動的に紙テープ上に印刷されるため、オペレーターのコピーエラーが回避されました。
• エニグマとは異なり、Typex I マシンはテレプリンターにリンクされていましたが、Typex II マシンは必要に応じてテレプリンターにリンクされていました。
• エニグマのメッセージは、書き込まれ、暗号化され、（モールス信号で）送信され、受信され、解読され、再び書かれる必要があったが、Typexのメッセージは、入力され、自動的に暗号化され、すべて1つのステップで送信され、その逆もまた真であった。^[9]
