| 関数 | 運搬ロケット |
|---|---|
| メーカー | |
| 原産国 | ウクライナ |
| サイズ | |
| 身長 | 39.95メートル（131.1フィート） |
| 直径 | 3.0 メートル (9.8 フィート) |
| 質量 | 198,250 kg (437,070 ポンド) |
| ステージ | 3 |
| 容量 | |
| {{{to}}} へのペイロード | |
| 関連ロケット | |
| 家族 | R-36 /ツィクロン |
| 比較可能 | ゼニト |
| 発売履歴 | |
| 状態 | キャンセル |
| 発射場 | アルカンタラACS パッド |
| 第一段階 – 11K69 | |
| 搭載 | RD-261 + RD-855 バーニアエンジン1 基 |
| 最大推力 | 2,970kN（303tf） |
| 比推力 | 300.4秒（2.946km/秒） |
| 燃焼時間 | 119秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第2ステージ – 11S692 | |
| 搭載 | RD-262 + RD-856 バーニアエンジン1 基 |
| 最大推力 | 995kN（101.5tf） |
| 比推力 | 314秒（3.08km/秒） |
| 燃焼時間 | 162秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第三段階 | |
| 搭載 | RD-861K × 1台 |
| 最大推力 | 76kN（7.8tf） |
| 比推力 | 325秒（3.19km/秒） |
| 燃焼時間 | 450秒 |
| 推進剤 | N2O4 /過酸化水素 |

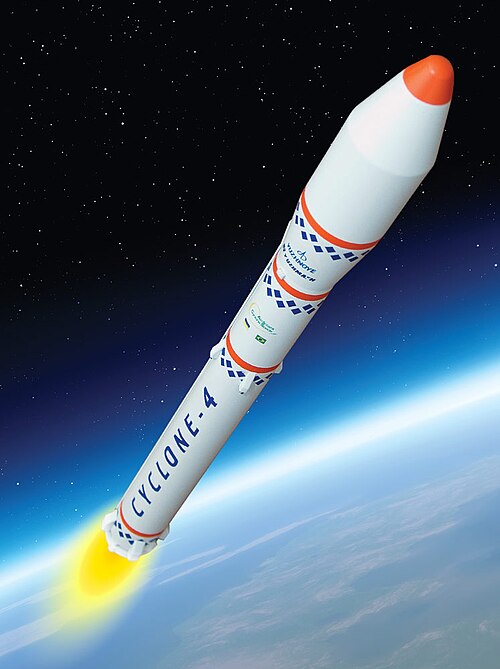

ツィクロン4はツィクロン4やサイクロン4とも呼ばれ、商業衛星打ち上げ用に開発されていたウクライナの ロケットである。ツィクロン3から派生したこのロケットは、新しい第3段、より大きなペイロードフェアリング、および前身のロケットに比べて近代化された飛行制御システムを備えていた。[1]制御システムはJSCハルトロンによって開発された。[2] [3]
仕様
ツィクロン 4 は、成功したツィクロン 3 ロケットをベースに、そのロケットの最初の 2 段の改良版を使用して構築された、 3 段式の軌道投入 使い捨て打ち上げシステムです。新しい機能のほとんどは、新たに開発された第 3 段にあります。
- 第3段はツィクロン3の3倍の推進剤容量を持つ。
- 複数回点火（3～5回）が可能な新型ロケットエンジンRD-861 K
- 正確な軌道投入が可能な西洋風の近代的な制御システム
- アリアン4から派生した新しいフェアリングが開発中である。直径4メートル（13フィート）で、内部の温度と清浄度が管理されている。
ツィクロン4は燃料供給システムを改善し、車両のハイパーゴリック推進システムから有毒な蒸気を安全に捕捉することを可能にするはずだった。
この打ち上げシステムは、185km（115マイル）の軌道に最大5,250kg（11,570ポンド）、400km（250マイル）の軌道に4,900kg（10,800ポンド）、または静止軌道に500kg（1,100ポンド）を運ぶことが可能だった。[4]
開発の歴史
開発は2002年に始まり、初飛行は2006年を予定していました。しかし、生産の遅延が続いたため、打ち上げ日は延期され、2015年以降になると予想されました。
ツィクロン4はブラジルのアルカンタラ発射センターに建設が提案されている発射台から打ち上げられる予定だった。これにより、ロケットはあらゆる軌道領域にアクセスできるようになるはずだった。しかし、ブラジルは2015年にプロジェクト予算、両国の現在の財政状況、商業打ち上げ市場の将来に対する懸念を理由に、ウクライナとの提携から撤退した。[5]ユジュノエは、カナダの打ち上げサービスプロバイダーであるマリタイム・ローンチ・サービス向けに、ツィクロン4の2段式派生型であるサイクロン4Mの開発を開始した。この新しいロケットは当初、2020年までに運用開始される予定だったが、[6] [7]カンソ発射場の建設の遅れにより、この日付は繰り返し延期されている。現在の建設は2024年または2025年までに完了すると見込まれている。[8] 2021年のプレスリリースによると、サイクロン4Mの初飛行は2023年にカンソで行われる予定だったが、実現しなかった。[9]
