ねじロック剤

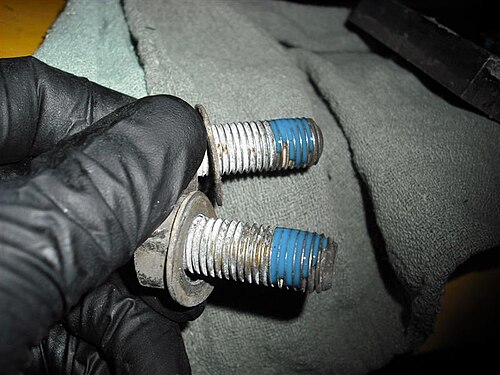

ねじロック剤またはねじロック剤は、ねじやボルトなどの締結具のねじ山に塗布して、緩み、漏れ、腐食を防ぐための単一成分の接着剤です。

ほとんどのねじロック剤はメタクリル酸系であり、金属基材の電気化学的活性を利用して液体を重合させる。永久的なものと取り外し可能なものがあり、後者の場合は力を加えるだけで取り外せる場合もあれば、加熱が必要な場合もある。一般的に、ブランドによって強度や取り外しやすさ、加熱の必要性などが色分けされている。

ねじロック剤は、1953年にアメリカの教授ヴァーノン・K・クリーブルによって開発されました。彼の会社であるアメリカン・シーランツ社は、ロックタイトブランドを創設しました。^{[ 1 ]}この化合物の初期バージョンは1960年に特許を取得しました。^{[ 2 ]}

一般的に、ねじロック剤はメタクリレート系であり、清浄な金属に触れると嫌気的に硬化します。ねじロック剤はチキソトロピー性流体であることが多く、せん断応力下では、時間とともに粘度が低下し、所定の位置に押し込むことができますが、自然に流れすぎることはありません。^{[ 3 ]}

ねじロック剤は通常、5ミリリットル（小さじ約1杯）から250ミリリットル（8.5米液量オンス）までの容量の小さな容器で販売されています。ねじロック剤は、ペースト状のスティックや、テフロンテープに似たテープ状のものも販売されています。

ねじロック剤は、種類に応じて組み立て前または組み立て後に塗布できます。ねじロック剤には、「永久」、「取り外し可能」、「低強度」の3種類があります。多くのブランドでは、容器とロック剤自体を色分けして、永久性の程度を示しています。低強度タイプは振動による緩みを防ぎますが、簡単に分解できます。取り外し可能タイプはより大きな振動に耐えますが、手工具または電動工具で分解できます。最も強力な永久ねじロック剤は、せん断強度が21 MPa (3,000 psi)です。永久ロック剤を使用したファスナーを緩めるのに必要なトルクは、ファスナー自体の降伏強度を超える場合があり、無理に分解しようとするとファスナーの軸がねじ切れてしまう可能性があります。ただし、高強度永久ねじロック剤は、通常230 °C (446 °F)まで加熱することで、取り外し可能になる可能性があります。

ねじロック剤を使用した締結部品の使用温度は、通常150 ℃（300 °F）に制限されています。これはメタクリル酸ポリマーの軟化点よりも低い温度です。この温度を超えると、材料が軟化し、強度が低下します。

ボルト締結部の緩みを防止するために、ロックワッシャー、ロックナット、ジャムナット、および安全ワイヤーをねじロック剤と併用して使用することができます。

• アレン、マイク（2009年9月）「ねじロック剤を使ったボルトの固定方法：自動車クリニック」。ポピュラーメカニクス。
