構造解析で使用される定理
土木工学および構造解析において、 クラペイロンの 3 モーメント定理(エミール・クラペイロンによる) は、水平梁の 3 つの連続する支点における
曲げモーメントの関係です。
A、B、CDを3つの連続した支持点とし、ABの長さをl、BCの長さをw、これらのセグメントの長さあたりの重量をwとします。すると[ 1 ]、3点の曲げモーメントは次のように関係付けられます。


この式は次のようにも書ける[2]

ここで、a 1はAB にかかる垂直荷重による曲げモーメント図上の面積、 a 2は BC にかかる荷重による面積、x 1は A から梁 AB の曲げモーメント図の重心までの距離、x 2は C から梁 BC の曲げモーメント図の面積の重心までの距離です。
2 番目の式は、各セグメントの重みを均一に分散する必要がないため、より一般的です。
図01-連続梁断面サンプル
3モーメント方程式の導出
クリスチャン・オットー・モールの定理[3]は三モーメント定理[4] (TMT)を導くために使用できる 。

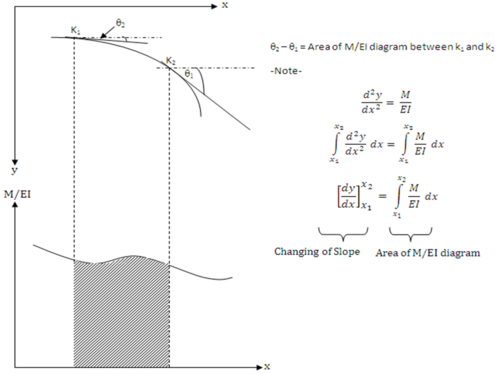

モールの第一定理
梁の 2 点間のたわみ曲線の傾きの変化は、その 2 点間の M/EI 図の面積に等しくなります。(図 02)
図02-モールの第一定理

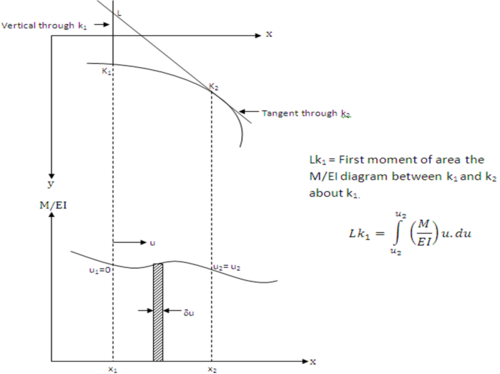

モールの第二定理
梁上の2点k1とk2を考えます。k1とk2の接線とk1を通る垂線との交点に対するk1とk2のたわみは、k1を中心としたk1とk2間のM/EI図のモーメントに等しくなります。(図03)
図03-モールの第2定理
3 モーメント方程式は、サポートの
沈下の有無にかかわらず、2 つの隣接するスパンに荷重がかかった場合の連続梁の 3 つの連続サポートにおける曲げモーメントの関係を表します。
記号の慣例
図04によると、
- モーメント M1、M2、M3 は、梁の上部に圧縮を引き起こす場合は正になります。(たわみが正)
- 下方へのたわみは正です。(下方への沈下は正です)
- ABC は A、B、C で支えられた連続梁であるとします。この場合、A、B、C でのモーメントはそれぞれ M1、M2、M3 です。
- 支持部の沈下による梁ABCの最終位置をA'、B'、C'とします。
図04-沈下時の連続梁のたわみ曲線
三モーメント定理の導出
PB'Q は、梁ABC の最終弾性曲線 A'B'C'に対して B' で引かれた接線です。RB'S は、B' を通る水平線です。三角形 RB'P と QB'S を考えます。

(1)、(2)、(3)より、

M/EI 図を描いて PA' と QC' を見つけます。
図05 - M / EI図
モールの第 2 定理より、
PA' = A と B 間の M/EI 図の A に関する第 1 モーメント。

QC' = B と C 間の M/EI 図の C に関する第 1 モーメント。

式(a)にPA'とQC'を代入すると、3モーメント定理(TMT)が得られます。
3モーメント方程式
![{\displaystyle {\frac {M_{1}L_{1}}{E_{1}I_{1}}}+2M_{2}\left({\frac {L_{1}}{E_{1}I_{1}}}+{\frac {L_{2}}{E_{2}I_{2}}}\right)+{\frac {M_{3}L_{2}}{E_{2}I_{2}}}=6[{\frac {\Delta A-\Delta B}{L_{1}}}+{\frac {\Delta C-\Delta B}{L_{2}}}]-6[{\frac {A_{1}X_{1}}{E_{1}I_{1}L_{1}}}+{\frac {A_{2}X_{2}}{E_{2}I_{2}L_{2}}}]}](https://wikimedia.org/api/rest_v1/media/math/render/svg/ac2b62d0b83fbf204cf6a479e7392d034bed27ea)
注記
- ^ JBウィーラー:土木工学初等講座、1876年、118ページ[1]
- ^ スリヴァスタヴァとゴペ:材料の強さ、73ページ
- ^ 「モールの定理」(PDF)。
- ^ 「3モーメント定理」(PDF)。
