ポーター・ガーデン望遠鏡は、ラッセル・W・ポーターが設計し、1920年代初頭に米国でジョーンズ・アンド・ラムソン・マシン社が商品化した革新的な庭園用観賞用望遠鏡です。
購買力の高いユーザーを対象とし[1] [2]、彫像用の青銅で作られており、繊細な光学系をケースに収納して、彫刻や日時計のように屋外に恒久的に置くこともできます。
それはアール・ヌーボーに近いスタイルで花の装飾が施されており、台座には有名な天文学者、ガリレオ、ケプラー、ニュートンの名前が刻まれている。
ボウルと呼ばれる部分には、「The Porter Garden Telescope」という商用ロゴ、製造者の名前と住所、製造番号、特許番号と日付が刻まれていました。
技術的特徴
- 構造材質:ブロンズ。
- 反射望遠鏡、ニュートン式。
- 光学系を包むチューブなし。
- マウント：経緯台（地上用）と赤道儀型馬蹄形（天文用）の組み合わせ。[3]
- 北半球と南半球の緯度25度から55度の間で使用した場合、星の見かけの位置の動きを追跡することができます。 [3] [4]
- 6インチ（6）：約152mmの主鏡。
- 焦点関係 f/4。
- 二次反射素子としての1.5インチのプリズム。[3]
- 付属の接眼レンズは25倍、50倍、100倍の倍率があります。[5]
- 接眼レンズを保持するアームは光軸を中心に自由に回転するため、ユーザーは観察中に快適に調整できます。
- オプション：2人のユーザーが同時に使用できるデュアル接眼レンズホルダー。[6]
歴史
ラッセル・W・ポーターは、従来の個人用望遠鏡の輸送、組み立て、設置、分解の時間を簡素化し、最小限に抑えるというアイデアで、以前に検討したコンセプトからこの望遠鏡を設計しました。屋外に恒久的に設置できる望遠鏡を作ることで、観測時間を最大限に増やしました。一方で、青銅の堅牢性を損なうことなく、一般の人々にとって魅力的な形にすることで、天文学を初心者に広めるという彼の夢を実現しました。初心者でも恐れることなく操作できます。

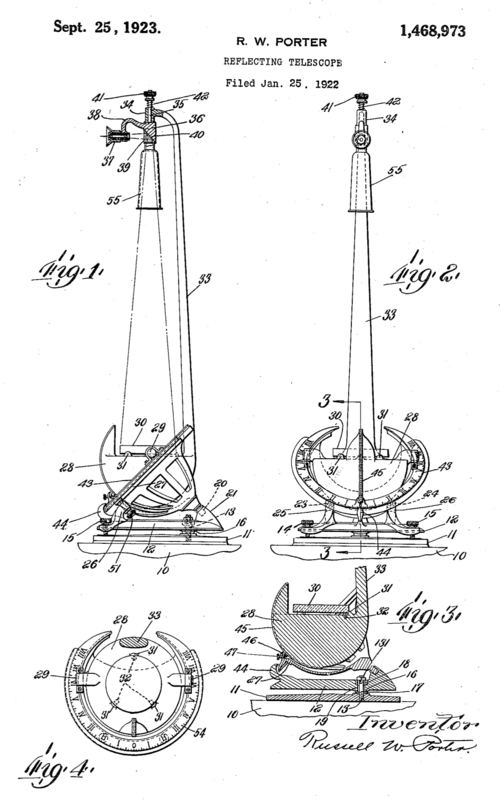

彼は1922年1月25日に特許を申請し、1923年9月25日に特許番号US1468973として認可された。[7]しかし、最終モデルはベースの部分で前述の特許とは異なっていた。これは、後に設計が変更され、それが新しい屈折望遠鏡バージョンの特許にまとめられたためである。最初の特許から数ヶ月後の1922年9月7日に申請が提出されたが、数年後の1927年12月6日に特許番号US1651412として認可されたが、製造されることはなかった。[4]
主鏡はJ&L.Mac社によって機械化され、最終的な放物面は手作業で作られ、ガラスの鏡面は銀メッキによって得られた。彼らはわずかな費用で銀メッキをやり直すことを申し出たが、バーモント州の厳しい冬の間屋外でテストされても劣化は見られなかったため、何年も銀メッキをする必要はないと主張した。[5]
残りの光学系、プリズムと接眼レンズは、ジョン・A・ブラッシャー社によって供給されました。[8]真空チャンバー内で最初のアルミニウムメッキ光学系が導入される前の時代には、二次的な要素としてプリズムを選択することは一般的であり、これにより、第二の銀メッキ鏡面を維持する必要がなくなりました。
この製品は2年間（1923-1924年）にわたって商品化され、[2]専門誌[5] [9]に記事が掲載され、装飾や園芸の雑誌[6]にも告知されましたが、台座なしの価格が当時のフォード モデルTと同等であったため[2] 、対象市場は飽和状態となり、販売台数は約100台に留まりました。[8] [10]この製品が廃止された他の要因としては、赤道儀を天文観測に使用する方法を知っている顧客が少なかったこと、[11]当初の製造コストの見積もりが低かったこと（販売価格が250ドル[ 12]から400ドル[13]に変更された）、そして彫刻のアール ヌーボー様式がアール デコ様式の傾向を完全に反映していたことなどが挙げられます。[14]
数年後の1936年、ラッセル・W・ポーターがパロマー天文台とヘール望遠鏡の設計に協力していたとき（ヘール望遠鏡は45年間にわたって世界最大の実用望遠鏡であった）、彼は馬蹄形マウントをこのプロジェクトに導入できるように、元の特許の使用権をJ&L.Mac.Co.に譲渡するよう要請し、問題なく特許を取得しました。[2]
その他
- 1923年9月10日、ラッセル・W・ポーターは、望遠鏡の日時計機能を使い、接眼レンズを支えているアームを光軸の周りで自由に回転させて、太陽の像を厚紙に楽に投影し、知人に部分日食を見せることができた。[2] [5]
- 1925年6月29日、サンタバーバラ地震が発生したが、そのうちの1つは生き残り、地震の影響で時計が止まったため日時計のような役割を果たした。[16]
- 雑誌『サイエンティフィック・アメリカン』で最初に発表されてからちょうど10年後の1933年、同誌上でドナルド・アルデン・パッチ社製のコピーを提供するという唯一の告知が掲載された。[17]ラッセル・W・ポーター氏の知人でスプリングフィールド望遠鏡メーカーズのメンバーでもあるドン・パッチ氏は、ポーター氏のオリジナル設計から鋳造してスプリングフィールド型のマウントをすでに作っており、おそらく製造中止になった望遠鏡の鋳型を入手できたと思われる。[18]どれだけの数が製造・販売できたかは不明だが、明らかに本物の部品と改造・再設計した部品を組み合わせて、オリジナルを彷彿とさせる機能的な望遠鏡を作ったと思われるコピー品の証拠は少なくとも存在する。[19]
- 現在まで残っており、公に知られている番号よりも高い番号の写本は54番である。この写本はロングウッド・ガーデンで公開され、2012年に納屋の階段の下で再発見された。[20]
