| メーカー | 相対性空間 |
|---|---|
| 原産国 | アメリカ合衆国 |
| 打ち上げコスト | 1,200万ドル[1] |
| サイズ | |
| 身長 | 35.2メートル（115フィート） |
| 直径 | 2.3 m (7 フィート 7 インチ) |
| ステージ | 2 |
| 容量 | |
| LEOへのペイロード | |
| 高度 | 300 km (190 マイル) |
| 軌道傾斜角 | 28.5° |
| 質量 | 1,479 kg (3,261 ポンド) |
| SSOへのペイロード | |
| 高度 | 500 km (310 マイル) |
| 質量 | 898 kg (1,980 ポンド) |
| 発売履歴 | |
| 状態 | 引退 |
| 発射場 | CCSFS LC-16 VSFBビル330 |
| 総打ち上げ数 | 1 |
| 失敗 | 1 |
| 初飛行 | 2023年3月23日 |
| 第一段階 | |
| 身長 | 24.3メートル（80フィート） |
| 直径 | 2.3 m (7 フィート 7 インチ) |
| 搭載 | 9× イオン 1 |
| 最大推力 | 920 kN (207,000 lbf) |
| 推進剤 | LCH 4 /液体酸素 |
| 第二段階 | |
| 身長 | 8.1メートル（27フィート） |
| 直径 | 2.3 m (7 フィート 7 インチ) |
| 搭載 | 1× イオンバック |
| 最大推力 | 126 kN (28,300 lbf) |
| 推進剤 | LCH 4 /液体酸素 |

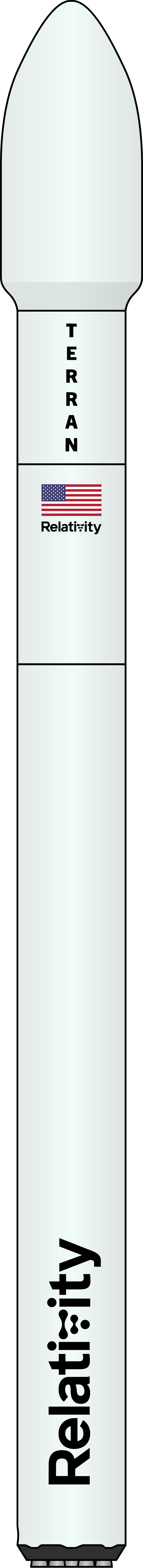

テラン1号は、レラティビティ・スペース社が開発した使い捨ての 2段式 小型 ロケットである。開発は2017年に始まり、2023年に退役した。[2]ロケットの構造と部品のほとんどは3Dプリントプロセスで製造されている。[3]
テラン1号の最初で唯一の打ち上げは2023年3月23日にケープカナベラルから行われたが、第2段の故障により軌道に到達しなかった。[3]打ち上げ失敗後、レラティビティはロケットを退役させ、より大型で再利用可能なテランR号の開発に着手した。[4]
デザイン
テラン1は2段式ロケットだった。第1段は9基のAeon 1エンジンで駆動され、メタンと酸素の推進剤（メタロックス）をガス発生サイクルで燃焼させ、各エンジンは100kN（23,000lbf）の推力を生み出す。第2段はAeon 1の真空最適化バージョンであるAeonVac [5]で駆動され、真空状態で126kN（28,300lbf）の推力を生み出す。[6]両段とも自動加圧式である。[7]
機体の（想定上の）ペイロードフェアリングは、長さ6.8メートル（22フィート）、直径3メートル（9.8フィート）である。ペイロード容量は、低傾斜低地球軌道では1,250kg（2,760ポンド）、太陽同期軌道（SSO）では900kg（2,000ポンド）と指定された。[8] [6] [9]いずれにせよ、機体はペイロードを運ぶことはなく、唯一の打ち上げでは機能的なクラムシェルフェアリングの代わりに不活性なノーズコーンが特徴であった。
テラン1の主構造と副構造は、アルミニウム合金から構造を溶接するRelativityのStargate 3Dプリンターで製造された。 [8]テラン1の質量の90%は印刷された部品で構成されていた。[8] Relativityは、従来の方法で製造されたロケットと比較して、車両の部品数を100倍削減し、原材料から60日間で飛行物全体を製造できると主張した。[8] [10] Relativityが開発中のTerran R打ち上げロケットは、Terran 1の製造に使用されたのと同じツールを使用する。[5] [11]
レラティビティ・スペースは2019年にテラン1の打ち上げ1回あたりの価格を1,000万ドルと宣伝した。[12]宣伝されていた打ち上げ1回あたりの価格は2021年には1,200万ドルに引き上げられた。[5]
提案されたアップグレード
2022年2月、レラティビティ・スペースのCEOティム・エリスは、 Ars Technicaとのインタビューで、第1段の9基のAeon 1エンジンを大幅に高い推力を持つ1基のAeon Rエンジンに置き換えることができると述べた。Aeon Rエンジンは、レラティビティのはるかに大型のTerran Rロケットで使用される予定です。[13]このアップグレードは、プログラムがキャンセルされる前に、Terran 1の4回目の飛行でデビューする予定でした。[13]
打ち上げ
レラティビティ・スペースは、ケープカナベラル宇宙軍基地の第16発射施設から、2023年3月8日より早くない時期にテラン1号の最初の打ち上げを実施するための連邦航空局（FAA）の打ち上げ許可を取得した。 [14]当初は、最初の打ち上げの前に、ロケットをフルスタックにしてもう一度静止点火する予定だった。レラティビティは十分なテストを行ったと考え、代わりに打ち上げを試みた。[7] 2023年3月8日に予定されていたテラン1号の最初の飛行は、「第2段の推進剤の熱条件に関する打ち上げコミット基準の制限を超えた」ため中止された。3月11日の2回目の打ち上げ試行も中止された。18:00 UTC（14:00 EDT）に予定されていたが、上層の強風により1時間以上離陸が妨げられた。19:35 UTC（15:35 EDT）の2回目の試みは、打ち上げ安全範囲内のボートからの発射開始70秒でキャンセルされた。 19:42 UTC (15:42 EDT) の3回目の試みは打ち上げの0.5秒前に中止された。エンジンは「打ち上げコミット基準違反」により停止する前に短時間点火した。最後の試みは21:00 UTC (17:00 EDT) に行われた。自動ステージ分離の問題により、打ち上げウィンドウはすぐに閉じられた。[15]
テラン1号の最初の飛行のための別の打ち上げウィンドウが3月23日に開かれた。打ち上げ安全範囲内でボートから2回停止し、上空の強風が吹いた後、ロケットは03:25 UTC（23:25 EDT）に打ち上げられた。第1段の通常の打ち上げと動力飛行の後、第2段の点火に失敗し、ミッションは失敗に終わった。予備調査では、バルブの開放が予想より遅かったことと、液体酸素ターボポンプへの蒸気の吸入により性能が低下したことが失敗の原因であるとされた。[4]打ち上げは軌道に乗らなかったが、レラティビティは、飛行負荷下での車両の3Dプリント構造の良好な性能を認めた。[16]
最初のミッションの失敗を受けて、同社はテラン1のさらなる計画を断念し、代わりにはるかに大型の再利用可能なテランR機の開発に注力することを選択した。テラン1の既存のペイロードは、テランRまたは他の飛行に再搭載される必要がある可能性が高い。[4]
予定されている打ち上げ
