テレビの暗号化

テレビ暗号化は、スクランブルとも呼ばれ、有料テレビサービス (通常はケーブル、衛星、またはインターネット プロトコル テレビ(IPTV) サービス) へのアクセスを制御するために使用される暗号化です。

有料テレビは加入者から収益を得るために存在しますが、加入者が料金を支払わないこともあります。ケーブルや衛星ネットワークでの著作権侵害の防止は、有料テレビ暗号化システムの開発における主な要因の 1 つです。

初期のケーブルベースの有料テレビ ネットワークでは、セキュリティが使用されていませんでした。そのため、料金を支払わずにネットワークに接続する人が問題になりました。その結果、このような自己接続を阻止するための方法がいくつか開発されました。初期のケーブル テレビの有料テレビ システムは、いくつかの単純な対策に基づいていました。最も一般的なのは、チャンネル ベースのフィルターで、これは、チャンネルを購読していない人が受信できないようにするものでした。これらのフィルターは、購読状況に応じて追加または削除されます。これらのケーブル ネットワークのテレビ チャンネル数が増えるにつれて、フィルター ベースのアプローチはますます非実用的になりました。

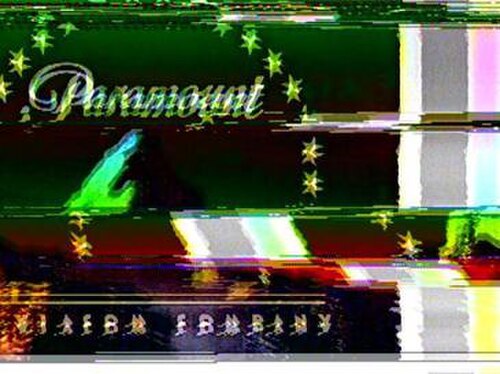

単純なフィルタ ソリューションは簡単に回避できるため、ビデオやオーディオに干渉信号を追加するなどの他の手法が使用されるようになりました。テクノロジが進化するにつれて、アドレス指定可能なセットトップ ボックスが一般的になり、オーディオやビデオのデジタル暗号化、カット アンド ローテート (ビデオのラインが特定のポイントでカットされ、そのポイントを中心に 2 つの部分が並べ替えられる) などのより複雑なスクランブル手法が信号に適用されました。

暗号化は、ケーブルテレビ ネットワークの衛星配信フィードを保護するために使用されました。ケーブル フィード配信に使用されたシステムの中には高価なものもありました。DTH 市場が拡大するにつれて、安全性の低いシステムが使用されるようになりました。これらのシステムの多く ( Oak Orionなど) は、ケーブルテレビのスクランブル システムのバリエーションであり、ビデオの同期部分に影響を与えたり、ビデオ信号を反転したり、ビデオに干渉周波数を追加したりしていました。これらのアナログ スクランブル技術はすべて簡単に破られました。

フランスでは、Canal+ が1984 年にスクランブル サービスを開始しました。これは解読不可能なシステムであるとも主張されていました。同社にとって残念なことに、電子雑誌「Radio Plans」が、チャンネル開始から 1 か月以内に海賊版デコーダーの設計図を発表しました。^[要出典]

米国では、HBO がVideoCipher II システムを使用して信号を暗号化した最初のサービスの一つでした。ヨーロッパでは、FilmNet が1986 年 9 月に衛星放送をスクランブル化し、FilmNet が使用していたシステムが簡単にハッキングできたため、世界最大の海賊版衛星テレビ デコーダー市場の一つが生まれました。FilmNet の主な魅力の一つは、週のさまざまな夜にハードコア ポルノ映画を上映することでした。VideoCipher II システムはハッキングがやや困難であることが証明されましたが、最終的には海賊版の餌食となりました。^{[引用が必要]}

アナログおよびデジタルの有料テレビには、ペイパービュー(PPV) やその他の加入者関連サービスに使用される条件付きアクセスシステムがいくつかあります。もともと、アナログのみのケーブル テレビ システムでは、テレビ セットが「ケーブル対応」ではなかったため、番組へのアクセスを制御するためにセットトップ ボックスに依存していました。アナログ暗号化は、通常、HBO などのプレミアム チャンネルや成人向けコンテンツのチャンネルに限定されていました。その場合、番組へのアクセスを制御するために、さまざまな独自のビデオ同期抑制方法が使用されました。これらのシステムの一部では、必要な同期信号は別のサブキャリア上にありましたが、同期極性が単に反転されることもあります。その場合、PALと組み合わせて使用​​すると、ケーブル チューナー付きのSECAM Lテレビを使用して、白黒のみで輝度が反転した状態で信号を部分的にデスクランブルできます。そのため、カラーもデコードするには、PAL L をサポートするマルチ スタンダード テレビが適しています。ただし、これにより、ビデオ信号の一部がオーディオとしても受信されるため、オーディオ デコードには、できれば自動ミュートのない別のテレビを使用する必要があります。アナログ セットトップ ボックスは、プログラミングへのアクセスを直接制御し、信号をデジタルで復号化できるデジタル セットトップ ボックスに大部分置き換えられました。

1980 年代初期には数種類のアナログ暗号化がテストされましたが、VideoCipher II がC バンド衛星有料テレビチャンネルで使用される事実上のアナログ暗号化標準になりました。VCII を早期に採用したのは HBO と Cinemax で、1986 年 1 月からフルタイムで暗号化を開始しました。Showtime と The Movie Channel は 1986 年 5 月から、CNN と Headline News は同年 7 月に暗号化を開始しました。VideoCipher II は 1990 年代初期に標準として VCII+ に置き換えられ、さらに VCII+ RS に置き換えられました。VCII チャンネルをデコードするには、VCII 対応の衛星受信機が必要です。VCII は北米では大部分がDigiCipher 2に置き換えられました。当初、VCII ベースの受信機には、Videopal と呼ばれるペイパービュー アクセス用の別のモデム技術がありました。この技術は、後の世代のアナログ衛星テレビ受信機に完全に統合されました。

• VideoCipher I (非推奨)
• VideoCipher II (非推奨)
• ビデオサイファーII+
• VideoCipher II RS (再生可能セキュリティ)

DigiCipher 2は、General Instrument 社独自のビデオ配信システムです。DigiCipher 2 は MPEG-2 に基づいています。DigiCipher 2 チャンネルをデコードするには、 4DTV衛星受信機が必要です。北米では、ほとんどのデジタル ケーブルプログラミングは、DigiCipher 2 ベースのセットトップ ボックスでアクセスされます。DigiCipher 2 は DCII とも呼ばれます。

PowerVuは、非住宅用途で使用されるもう 1 つの一般的なデジタル暗号化テクノロジです。PowerVu はScientific Atlantaによって開発されました。その他の商用デジタル暗号化システムには、 Nagravision (Kudelski 社製)、Viaccess (France Telecom 社製)、Wegener などがあります。

米国では、DirecTVとDish Network の 直接放送衛星システムの両方が、番組へのアクセスを制御するためにデジタル暗号化規格を使用しています。DirecTV は、 NDSが設計したシステムであるVideoGuard を使用しています。DirecTV は過去にクラックされたことがあり、クラックされたスマートカードが大量に闇市場で入手可能になりました。しかし、より強力な形式のスマートカード (P4 カード) に切り替えたことで、DirectTV の著作権侵害は導入後すぐに一掃されました。それ以来、公開されたクラックは入手できていません。Dish Network は Nagravision (2 および 3) 暗号化を使用しています。現在は廃止されたVOOMおよびPrimeStarサービスはどちらも General Instruments/Motorola の機器を使用していたため、以前の 4DTV 大型ディッシュ衛星システムに非常によく似たDigiCipher 2ベースのシステムを使用していました。^{[引用が必要]}

カナダでは、Bell Satellite TVとShaw Direct DBS の両方のシステムがデジタル暗号化規格を使用しています。Bell TV は、Dish Network と同様に、暗号化に Nagravision を使用しています。一方、Shaw Direct は、機器も General Instruments/Motorola から供給されているため、DigiCipher 2 ベースのシステムを使用しています。

Zenith Electronics は、 1950 年代と 1960 年代の Phonevisionシステム用の暗号化方式を開発しました。

Oak Orion はもともとカナダでアナログ衛星テレビの有料チャンネルへのアクセスに使用されていました。デジタルオーディオを使用していたため、当時としては革新的でした。デジタル暗号化技術に完全に置き換えられました。Oak Orion は、1982 年から 1987 年までヨーロッパのSky Channelで、1986 年から 2018 年まで南アフリカのM-Netで使用されていました。Oak は、 ONTVなどのケーブルテレビや放送有料テレビサービス向けの関連暗号化システムを開発しました。

Leitch Viewguard は、主に北米のテレビ放送ネットワークで使用されているアナログ暗号化規格です。スクランブル方法はビデオのライン順序を変更する (ライン シャッフル) ことで行われますが、オーディオはそのまま残ります。北カナダの地上放送 CATV システムでは、この条件付きアクセス システムを長年使用していました。D2 -MACやB-MACに似ているため、現在では一部の衛星回線でのみ時折使用されています。

VCII システムのように、水平ブランキング期間にデジタル オーディオ ストリームを使用してオーディオを暗号化するバージョンもありました。ある米国のネットワークは、系列局のフィードにこれを使用し、衛星フィードのアナログ サブキャリアをオフにしていました。

PrimeStarが 1990 年代半ばに完全デジタル配信システムに切り替えて 以来、B-MAC は DTH アプリケーションには使用されていません。

VideoCrypt は、スマートカード ベースの限定受信システムを備えたアナログのカット アンド ローテート スクランブル システムでした。1990 年代には、主にBritish Sky Broadcastingなどのヨーロッパの衛星放送局で使用されていました。Sky New Zealand (Sky-NZ) でも使用されていました。Videocrypt の 1 つのバージョン (VideoCrypt-S) には、サウンドをスクランブルする機能がありました。また、暗号化されたビデオを固定キーで送信し、VideoCrypt デコーダーでデコードできるソフト暗号化オプションも用意されていました。

RITC Discret 11 は、水平ビデオライン遅延とオーディオスクランブルに基づくシステムです。ビデオの各ラインの開始点は、0 ns 、902 ns、または 1804 ns のいずれかで疑似ランダムに遅延されます。1984 年にフランスのチャンネルCanal Plusで初めて使用され、1984 年 12 月号の「Radio Plans」誌にデコーダー プランが掲載されて以降、広く侵害されました。BBC も 1980 年代後半に Discret システムを使用していました。これは、BBC Two で放送されていた BMTV (British Medical Television) で、暗号化された専門番組の放送時間外の使用をテストする一環でした。これが最終的に、1990年代初頭のスクランブルされたBBC Selectサービスの開始につながりました。 ^[4]

ヨーロッパのチャンネル FilmNet が使用する SATPAC は、水平および垂直同期信号を妨害し、同期および認証データを含む信号を別のサブキャリアで送信します。このシステムは 1986 年 9 月に初めて使用され、海賊行為によって簡単に侵害されたため、何度もアップグレードされました。1992 年 9 月までに、FilmNet は D2-MAC EuroCrypt に変更されました。

ビデオ信号に約 93.750 kHzの周波数の干渉正弦波を追加しました。この干渉信号は、水平リフレッシュの周波数の約 6 倍でした。オプションで、スペクトル反転を使用したサウンド スクランブル機能がありました。英国では、BBC のワールド サービス放送や、現在は廃止された英国の映画チャンネル「Premiere」で使用されました。

1990 年代初頭にドイツ/スイスのテレビ局 Teleclub で使用されたこのシステムでは、ビデオ反転、同期信号の変更、疑似ライン遅延効果などのさまざまな方法が採用されていました。

D2-MAC標準を使用する条件付きアクセス システム。主にフランス テレコムによって開発されたこのシステムは、スマート カード ベースでした。スマート カードの暗号化アルゴリズムはDESに基づいていました。これは、侵害された最初のスマート カード ベースのシステムの 1 つでした。

アナログ衛星放送および地上波テレビ番組をスクランブルする古い Nagravision システムは、1990 年代にドイツの有料テレビ放送局 Premiere などで使用されていました。このラインシャッフル システムでは、PAL テレビ信号の 32 ラインがエンコーダーとデコーダーの両方に一時的に保存され、疑似乱数発生器の制御下で並べ替えられた順序で読み出されます。スマートカード セキュリティ マイクロコントローラー (鍵型のパッケージ内) は、テレビ信号のブランキング インターバル中に送信されるデータを復号化し、乱数発生の制御に必要なランダム シード値を抽出します。このシステムでは、周波数ミキサーを使用して 12.8 kHz でスペクトルを反転することにより、オーディオ信号をスクランブルすることもできます。
